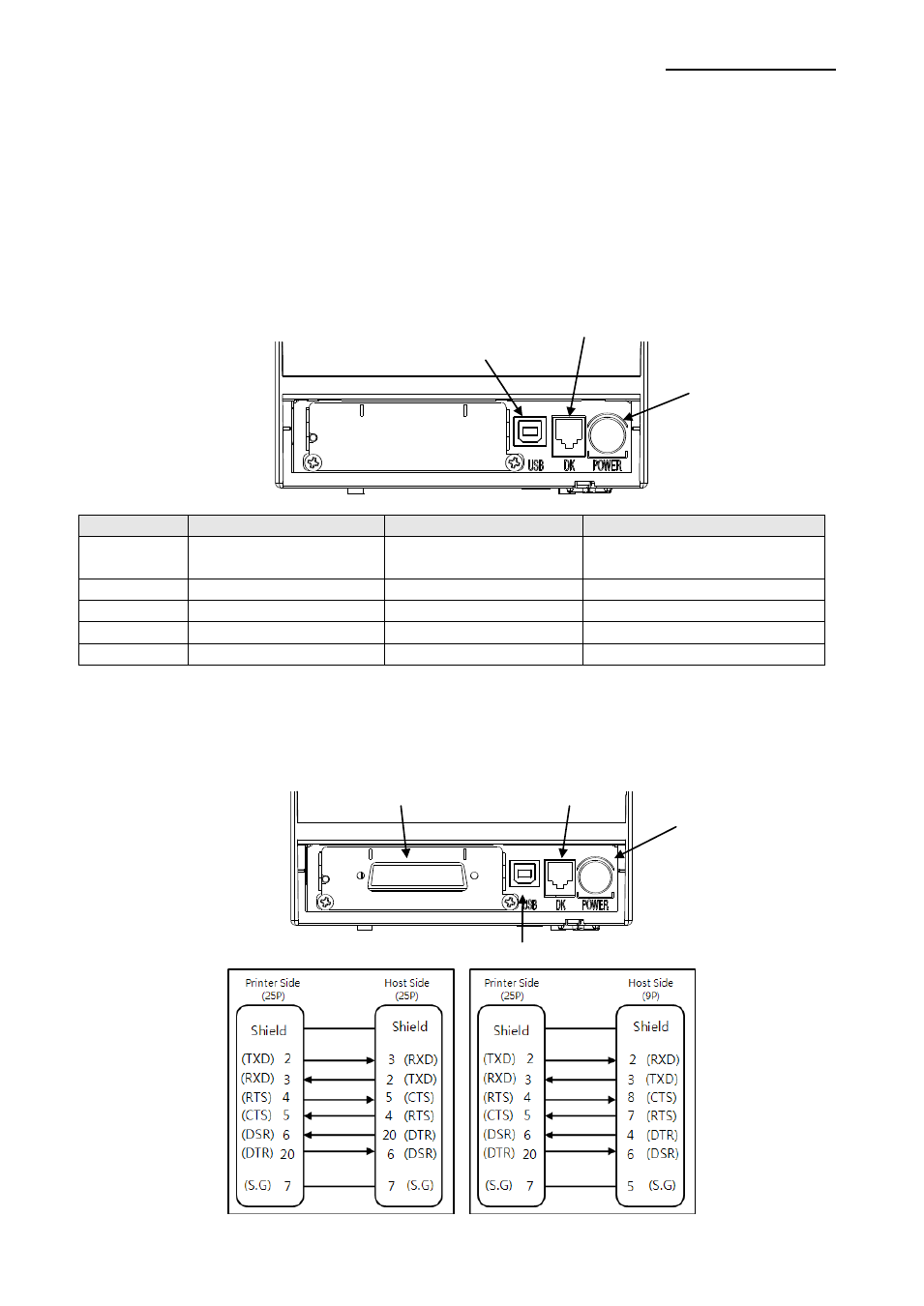

1-2 Collegamento dei cavi
Si può collegare un computer ospite alla stampante utilizzando il cavo d'interfaccia adatto
alle specifiche della stampante e del computer ospite (POS/ECR). Si deve usare il
cassetto adatto alle specifiche della stampante.
※ Avvertenza
Prima di collegare qualsiasi cavo accertarsi che sia la stampante che il computer centrale
siano spenti.
1-2-1 Cavo USB
No.
Nome del segnale
Nome (Colore)
Funzione
Shell
Schermo
Cavo
Messa a terra
dell‘involucro
1
VBUS
ROSSO
Alim
entazione dell’host
2
D-
BIANCO
Linea dei dati (D-)
3
D+
VERDE
Linea dei dati (D+)
4
GND (messa a terra)
NERO
Messa a terra del segnale
1-2-2 Cavo seriale(RS-232C)
1-2-2-1 Interfaccia singola
Connettore del
cassettodi contanti
Connettore di
alimentazione
Connettore
del cavo seriale
Connettore del
cassettodi contanti
Connettore
d'alimentazione
Connettore USB
Connettore USB
