SRP-350/352III
Rev. 1.03
- 10 -

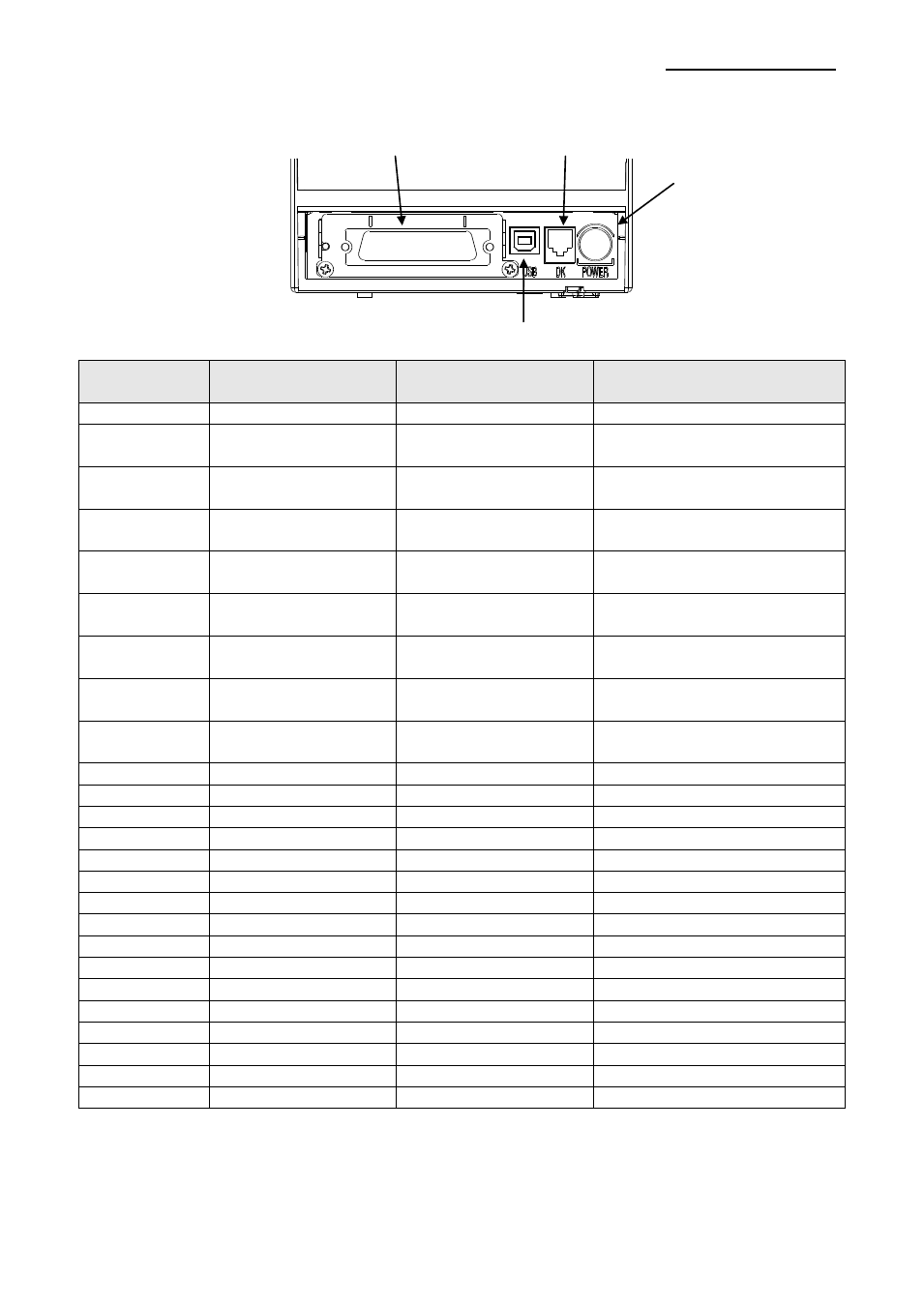

1-2-3 Cavo parallelo(IEEE1284)
Numero del
pin
Fonte
Modalità di
compatibilità
Modalità di mezzo byte
1
Computer centrale
nStrobe
HostClk
2
Computer
centrale/Stampante
Dati 0 (LSB)
-
3
Computer
centrale/Stampante
Dati 1
-
4
Computer
centrale/Stampante
Dati 2
-
5
Computer
centrale/Stampante
Dati 3
-
6
Computer
centrale/Stampante
Dati 4
-
7
Computer
centrale/Stampante
Dati 5
-
8
Computer
centrale/Stampante
Dati 6
-
9
Computer
centrale/Stampante
Dati 7 (MSB)
-
10
Stampante
Nack
PtrClk
11
Stampante
Occupato
Ptr occupata /Dati 3,7
12
Stampante
Perror
AckDataReq/Dati 2,6
13
Stampante
Seleziona
Xflag /Dati1,5
14
Computer centrale
nAutoFd
Computer centrale occupato
15
-
NC
NC
16
-
GND (messa a terra)
GND (messa a terra)
17
-
FG
FG
18
Stampante
Logica H
Logica H
19~30
-
GND (messa a terra)
GND (messa a terra)
31
Computer centrale
nInit
nInit
32
Stampante
nFault
nDataAvail /Dati 0,4
33
-
GND (messa a terra)
ND
34
Stampante
Stato_DK
ND
35
Stampante
+5V
ND
36
Computer centrale
nSelectIn
1284-Attivo
Connettore del
cassettodi contanti
Connettore
d'alimentazione
Connettore del
cavo parallelo
Connettore USB
