Descrizione
9

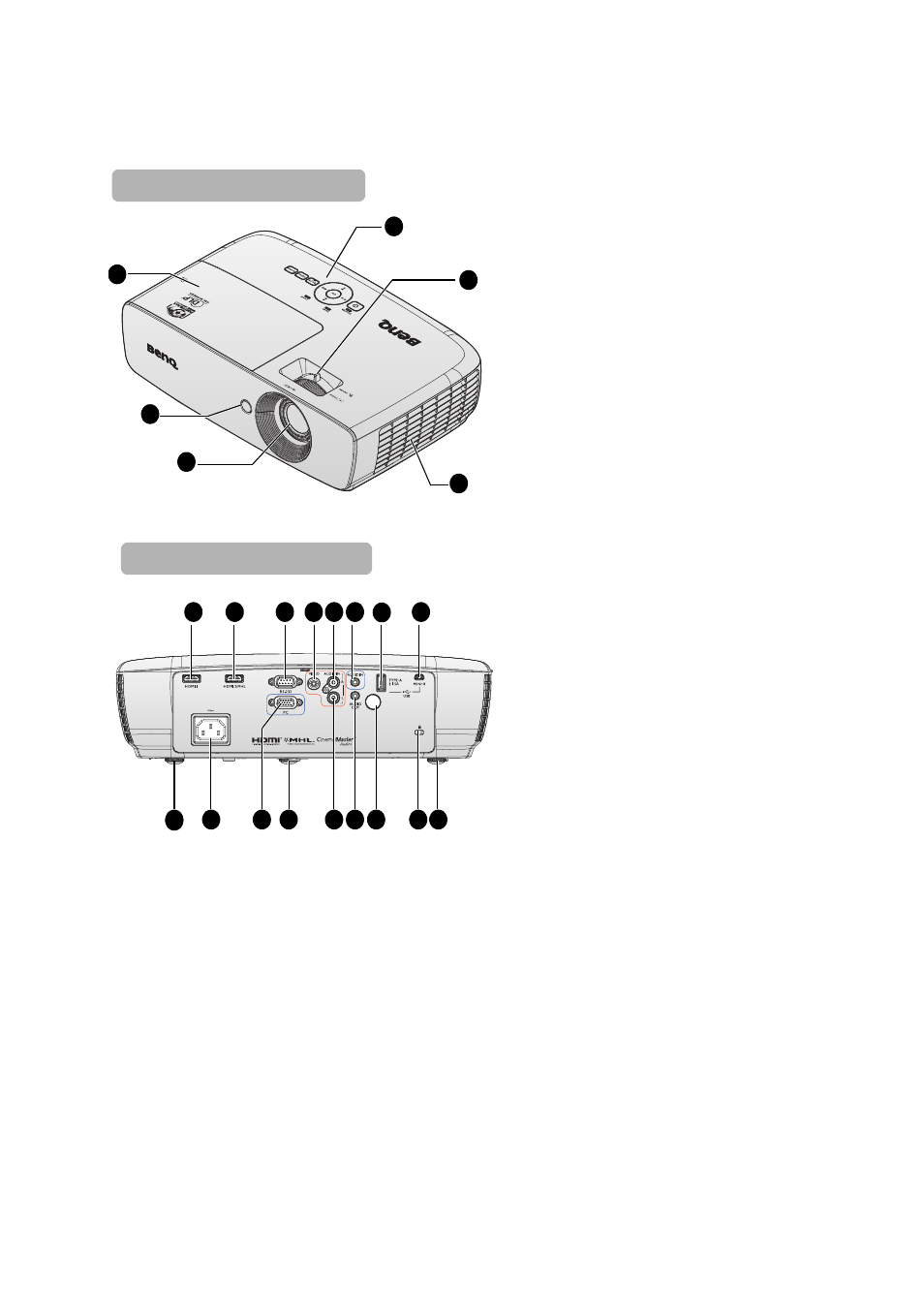

Veduta esteriore del proiettore
1.
Coperchio vano lampada
2.
Sensore remoto a infrarossi
anteriore
3.
Obiettivo di proiezione
4.
Pannello di controllo esterno
(Fare riferimento alla sezione
"Pannello di controllo" a pagina 11
per i dettagli.)
5.
Anello di messa a fuoco e anello
zoom
6.
Presa d’aria (ingresso aria fredda)
7.
Connettore ingresso HDMI 1
8.
Porta con doppia modalità HDMI 2 /
MHL
Il proiettore è inoltre in grado di
caricare i dispositivi intelligenti
compatibili MHL, se il proiettore
viene alimentato.
9.
Porta di controllo RS-232
Serve ad interfacciare il PC o il
sistema automatico/di controllo
dell’home theater.
10. Connettore ingresso VIDEO
11. Connettore ingresso AUDIO (D)
12. Connettore ingresso AUDIO
13. USB tipo A 1.5A
Utilizzato per caricare il ricevitore
del Wireless.
14. Connettore ingresso USB mini B
Utilizzato per manutenzione.
15. Piedino di regolazione posteriore
16. Sistema antifurto Kensington
17. Sensore telecomando a infrarossi
posteriore
18. Connettore uscita AUDIO
19. Connettore ingresso AUDIO (S)
20. Piedino di regolazione frontale
21. Connettore ingresso COMPUTER
PC
22. Presa cavo d’alimentazione AC
Lato anteriore/superiore
Lato posteriore/inferiore
