Collocazione del proiettore

17

Ottenere le dimensioni volute per l’immagine

proiettata

Le dimensioni dell’immagine proiettata sono determinate dalla distanza dall’obiettivo del

proiettore allo schermo, l’impostazione dello zoom e il formato video.

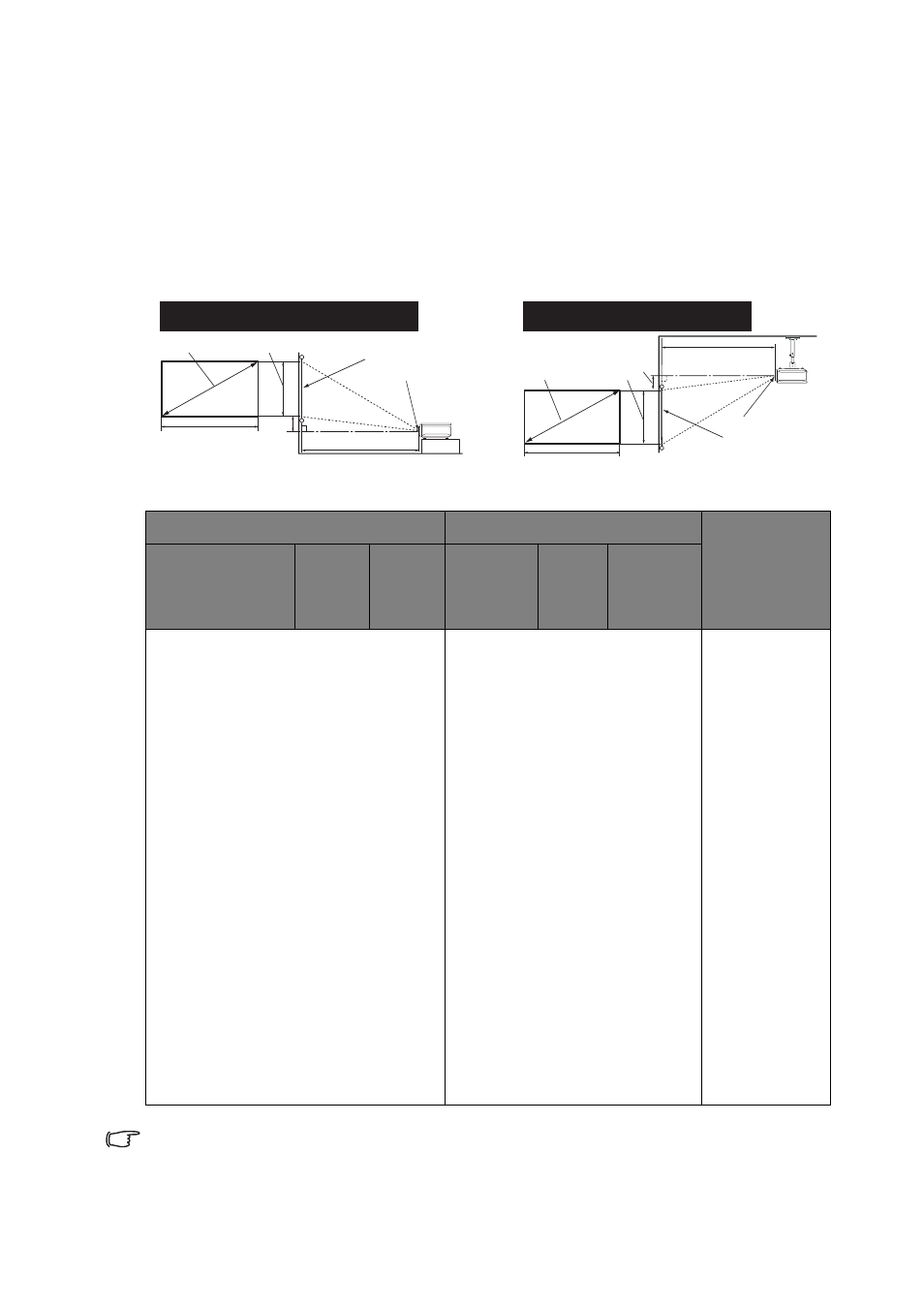

Dimensioni di proiezione

Fare riferimento alla sezione

"Dimensioni" a pagina 68

per ottenere le misure del centro

dell’obiettivo del proiettore prima di calcolare la posizione corretta.

C’è una tolleranza del 5% tra questi numeri a causa di variazioni dei componenti ottici. In caso

di installazione permanente del proiettore, BenQ raccomanda di provare fisicamente le

dimensioni e la distanza di proiezione usando il proiettore prima di installarlo, così da consentire

la tolleranza ai componenti ottici di questo proiettore. In questo modo si può determinare

l’esatta posizione d’installazione che meglio si adatta al luogo d’installazione.

Dimensioni dello schermo

Distanza di proiezione <D> [mm]

Compensazione

(definizione

altezza intera)

<E> [mm]

Diagonale <A>

[pollici (mm)]

Altezza

<B>

[mm]

Larghez

za <C>

[mm]

Distanza

minima

(con zoom

massimo)

Media

Distanza

massima

(con zoom

minimo)

50

(1270)

623

1107

1273

1461

1649

93

60

(1524)

747

1328

1528

1753

1979

112

70

(1778)

872

1550

1782

2046

2309

131

80

(2032)

996

1771

2037

2338

2639

149

90

(2286)

1121

1992

2291

2630

2969

168

100

(2540)

1245

2214

2546

2922

3299

187

110

(2794)

1370

2435

2800

3214

3628

205

120

(3048)

1494

2657

3055

3507

3957

224

130

(3302)

1619

2878

3310

3799

4288

243

140

(3556)

1743

3099

3564

4091

4618

262

150

(3810)

1868

3321

3819

4383

4948

280

160

(4064)

1992

3542

4073

4676

5278

299

170

(4318)

2117

3763

4328

4968

5608

318

180

(4572)

2241

3985

4583

5260

5937

336

190

(4826)

2366

4206

4837

5552

6267

355

200

5080

2491

4428

5092

5844

6597

374

250

(6350)

3113

5535

6365

7306

8245

467

300

(7620)

3736

6641

7638

8767

9896

560

<A>

<B>

<C>

<E>

<D>

<F>

<G>

Installazione su pavimento

<F>: Schermo <G>: Centro dell’obiettivo

<B>

<A>

<C>

<F>

<G>

<D>

<E>

Installazione su soffitto

<F>: Schermo <G>: Centro dell’obiettivo
