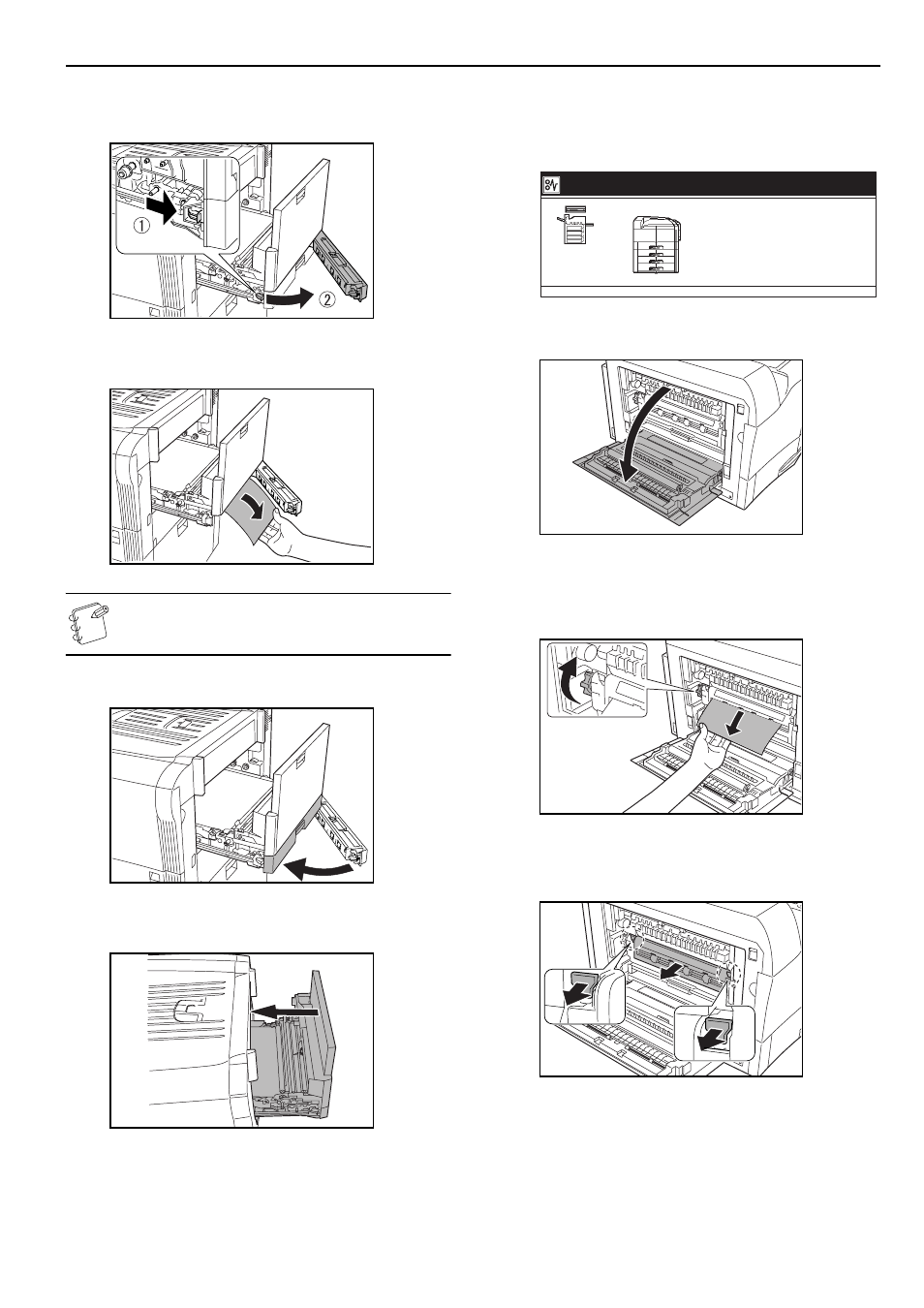

Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-11
3
Tirare la leva verde sul fondo dell’unità del convogliatore
della carta nella direzione indicata dalla freccia, quindi
aprire il coperchio di destra 1.
4
Estrarlo dalla copiatrice, prestando attenzione a non
strappare la carta inceppata.
NOTE
Se la carta si strappa, rimuovere tutti i pezzi restanti
dall’interno dell’unità del convogliatore della carta.
5
Chiudere il coperchio di destra 1.
6
Spingere di nuovo l’unità del convogliatore della carta
all’interno della copiatrice.
Inceppamento nella sezione di fissaggio
Le schermate mostrate sotto indicano la presenza di un
inceppamento nella sezione di fissaggio. Eseguire la seguente
procedura per rimuovere la carta inceppata.
1
Aprire il coperchio di sinistra.
2
Se si rileva carta inceppata, estrarla dall’unità di fissaggio
prestando attenzione a non strapparla. Se risulta difficile
estrarre la carta inceppata, ruotare il meccanismo
dell’unità di fissaggio verde mentre si tira.
3
Tirare verso di sé le leve di bloccaggio verdi sulla destra e
sulla sinistra, quindi aprire il coperchio dell’unità di
fissaggio.
Inceppamento carta.
JAM
1. Aprire il coperchio sinistro.
2. Rimuovere la carta.
3. Estrarre l'unità di Fissag.
4. Verifica l'interno macchina e
Rimuovere l'eventuale carta.
5. Aprire il coperchio dell'unità di Fissag.
Rimuovere l'eventuale carta.
6. Cerrar la unidad de fijación.
Chiudere il coperchio.
