Sezione 9 LOCALIZZAZIONE DEI GUASTI
9-5
Se si verifica un inceppamento della carta, sul pannello a
sfioramento verrà visualizzato un messaggio d’inceppamento e la
copiatura si arresterà. Lasciare l’interruttore principale acceso ( | )
e fare riferimento a “Rimozione degli inceppamenti della
carta” a pagina 9-6 per rimuovere la carta inceppata.
Precauzioni
* Non usare di nuovo la carta inceppata.
* Se la carta si strappa nel corso dell’operazione di rimozione,
assicurarsi di rimuoverne tutti i frammenti dall’interno della
copiatrice. Frammenti di carta all’interno della copiatrice
potrebbero causare un altro inceppamento in un secondo
momento.
* Una volta rimossa la carta inceppata, inizierà il riscaldamento.
Le indicazioni d’inceppamento scompariranno e la copiatrice
ritornerà sulle stesse impostazioni precedenti l’inceppamento.
* Se si verifica un inceppamento del rifinitore di documenti
opzionale, non aggiungere la copia inceppata alle altre copie sul
vassoio del rifinitore di documenti, poiché quella copia verrà
automaticamente eseguita di nuovo.
* Quando si verifica un inceppamento, se l’interruttore principale
viene spento ({) senza rimuovere la carta inceppata, quando si
accenderà di nuovo l’interruttore principale ( | ), verrà
visualizzato un messaggio d’inceppamento e “J00”.
In questo caso, eseguire la procedura visualizzata sul pannello a
sfioramento per rimuovere la carta inceppata.

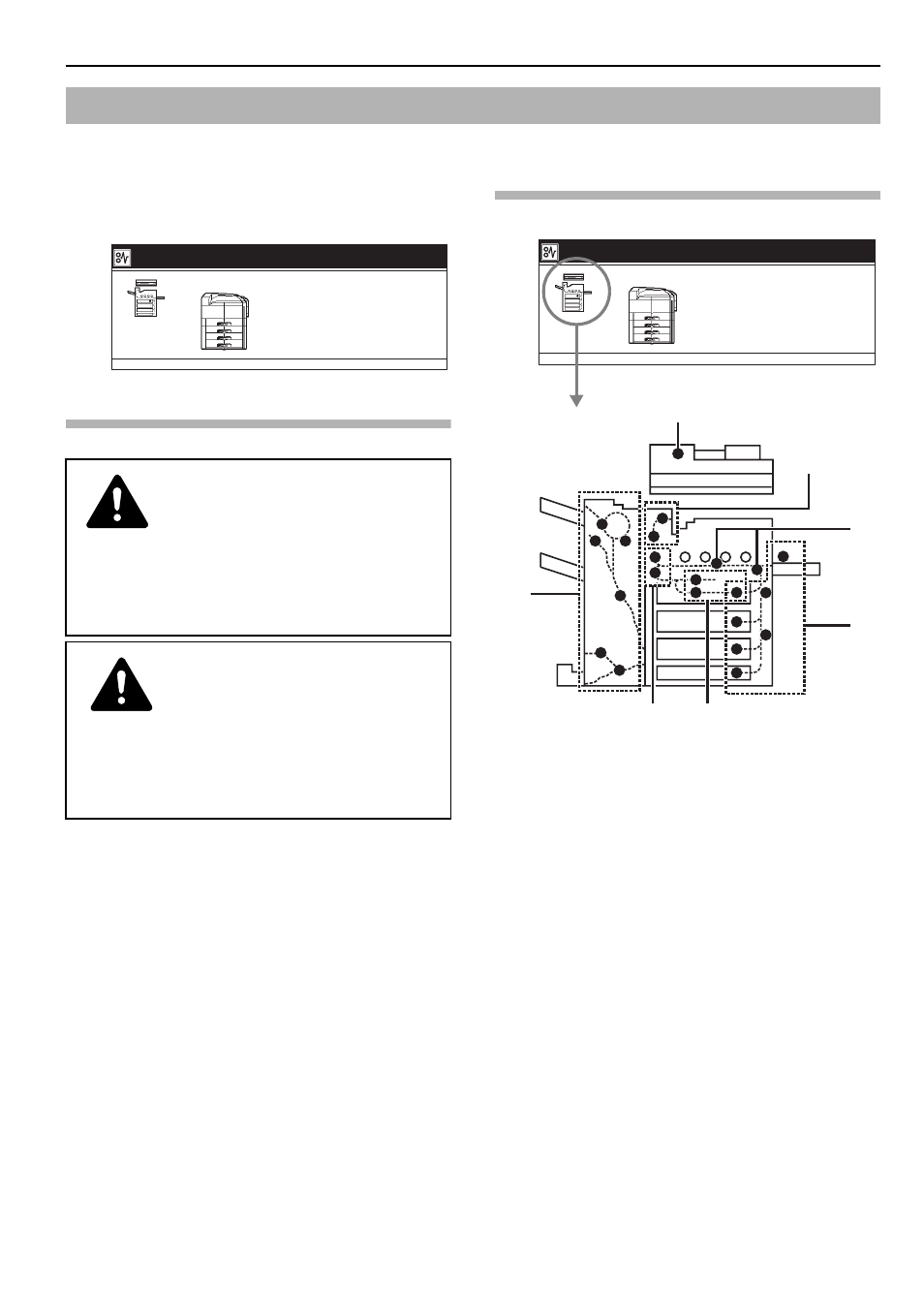

Indicatori di locazione
dell’inceppamento
(1) Inceppamento nella sezione di alimentazione della
carta (Pagina 9-6.)
(2) Inceppamento nell'unità del convogliatore della carta
(Pagina 9-10.)
(3) Inceppamento nella sezione di fissaggio (Pagina 9-11.)
(4) Inceppamento nel coperchio di sinistra (Pagina 9-13.)
(5) Inceppamento nell'unità duplex (solo copiatrici
duplex) (Pagina 9-13.)
(6) Inceppamento nell'elaboratore documenti opzionale
(Pagina 9-14.)
(7) Inceppamento nel rifinitore di documenti opzionale
(Pagina 9-15.)
Se la carta s’inceppa
AVVERTENZA
Nella sezione del caricatore è presente alta
tensione. Quando si lavora su questa area, prestare
la necessaria attenzione, dal momento che c’è
pericolo di shock elettrico.
ATTENZIONE
L’unità di fissaggio della copiatrice è
estremamente calda. Quando si lavora su questa
area, prestare la necessaria attenzione, dal
momento che c’è pericolo di ustioni.
Inceppamento carta.
JAM 00
1. Aprire il coperchio destro 2.
Rimuovere l'eventuale carta.
2. Estrarre il cassetto carta 1.
3. Rimuovere la carta.
4. Chiudere il cassetto carta.
Chiudere il coperchio.
(1)
(5)
(6)
Inceppamento carta.
JAM 00
1. Aprire il coperchio destro 2.
Rimuovere l'eventuale carta.
2. Estrarre il cassetto carta 1.
3. Rimuovere la carta.
4. Chiudere il cassetto carta.
Chiudere il coperchio.
(7)
(4)
(2)
(3)
