Nomi e funzioni dei componenti
1-4
Sistema

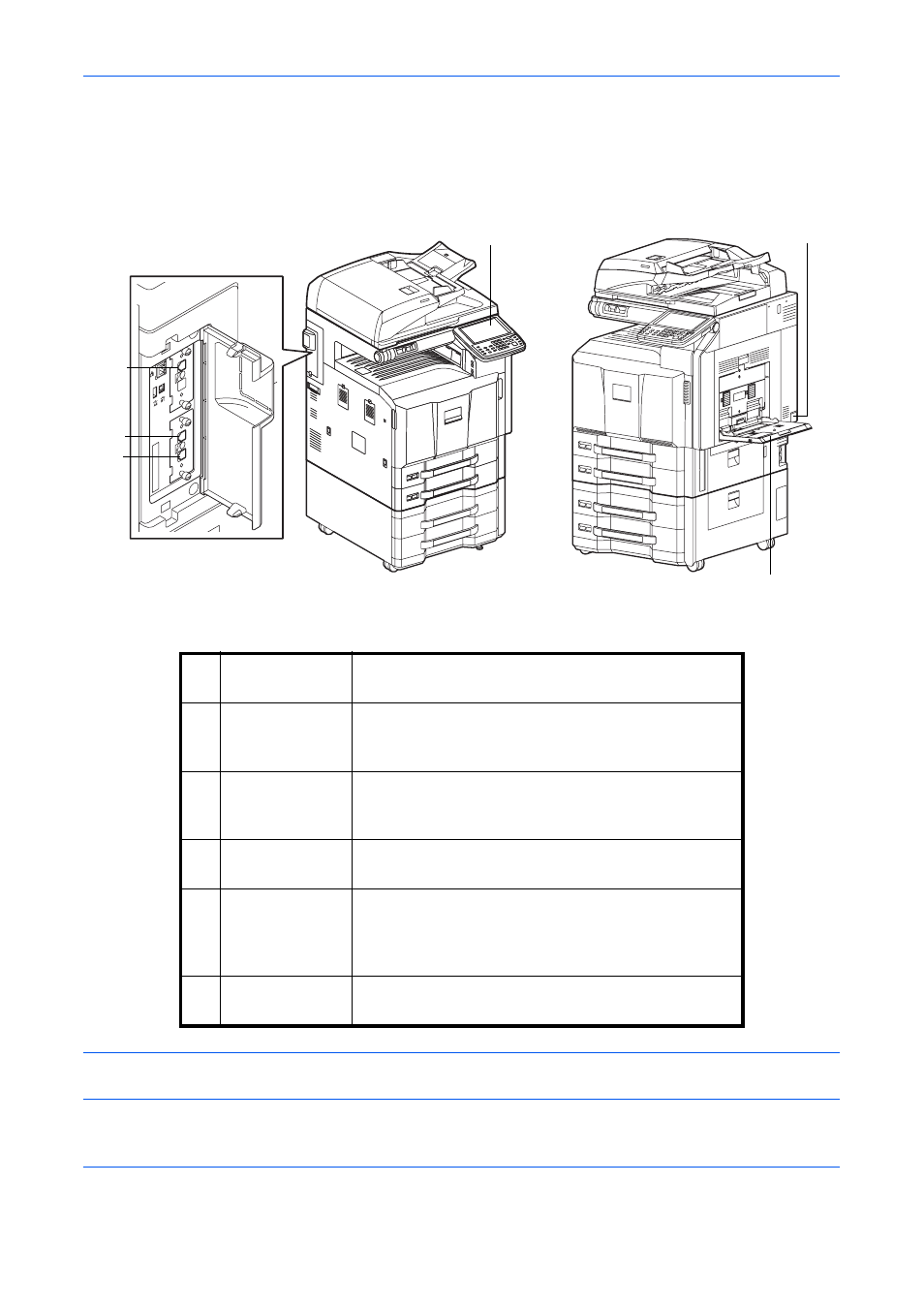

Questo capitolo identifica e illustra i nomi dei componenti della funzione fax del sistema.
Per i componenti che riguardano altre funzionalità del sistema, consultare la Guida alle funzioni del sistema.
* In funzione del tipo di macchina, la macchina può differire da quella riportata in figura.
IMPORTANTE: Se l'interruttore principale del sistema è spento, la ricezione fax non è possibile. Per ricevere
dei fax mentre il sistema è spento, premere il tasto Alimentazione sul pannello comandi.
1
5
4
6
3
2
1 Pannello
comandi Utilizzare questo pannello per eseguire i lavori fax.
2 Interruttore di
alimentazione
principale Accendere questo interruttore (ON lato |) quando si
devono eseguire dei lavori fax o copier. Il pannello a
sfioramento si accende e il sistema è operativo.
3 Bypass Utilizzare il bypass quando si desidera utilizzare un
supporto di stampa diverso da quello caricato nel
cassetto (es. supporti speciali).
4 Connettore
LINEA (L1) Collegare a questo connettore il cavo modulare della
linea telefonica. Questo connettore è la Porta 1.
5 Connettore
LINEA (L2) Se si installa il Kit per la seconda linea telefonica
opzionale (opzione Dual FAX), è possibile utilizzare la
Porta 2. Collegare a questo connettore il cavo
modulare della linea telefonica.
6 Connettore TEL
(T1) Se si desidera collegare al sistema un normale
telefono, collegarlo a questo connettore.
