Capitolo 2 NOMI DELLE PARTI
(4) Apparecchi opzionali

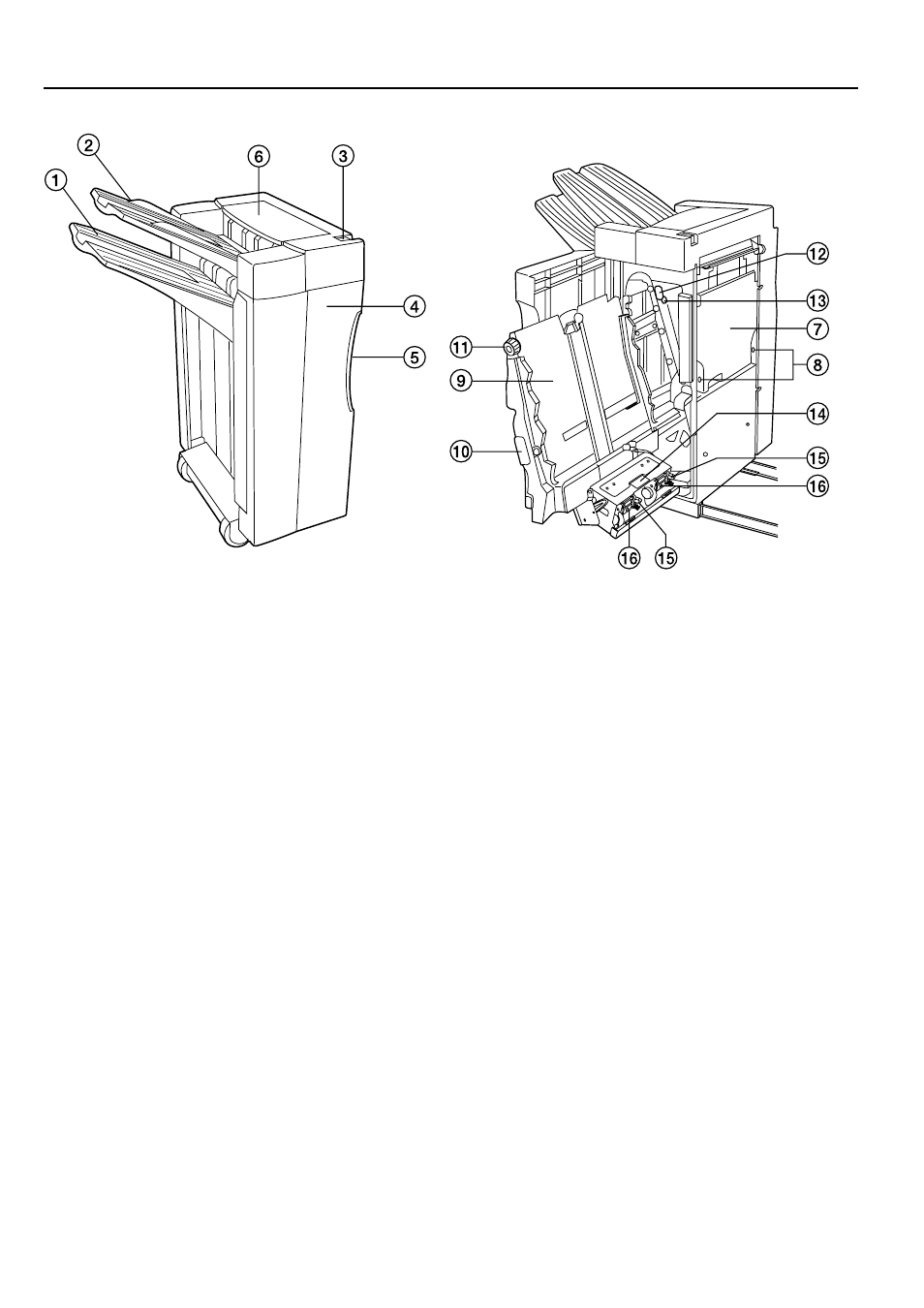

● Finisher
1 Piatto fascicolatore
(Nella copia con fascicolazione o copia in gruppo, le copie ultimate sono espulse in questo piatto. Il piatto fascicolatore si abbassa automaticamente
a misura che cresce il numero di copie e viene invece sollevato quando il numero di copie è minimo.)
2 Piatto raccoglicopie
(Quando si copia in modo raccoglicopie, le copie ultimate sono espulse nel piatto raccoglicopie. Il numero massimo di copie che possono essere
conservate nel raccoglicopie varia a seconda del formato carta usato. Vedi pag. 9-5.)
3 Pulsante di rilascio del finisher
(Premere su questo pulsante per abbassarlo in modo da staccare il finisher dalla fotocopiatrice.)
4 Pannello anteriore
(Aprire questo pannello se la carta si inceppa nel finisher o quando si riempiono di graffette i caricatori della graffatrice.)
5 Maniglia del pannello anteriore
(Usare questa maniglia per aprire il pannello anteriore.)
6 Pannello superiore
(Aprire questo pannello se la carta si inceppa durante l’espulsione sul piatto raccoglicopie.)
7 Serbatoio di raccolta dei tondini
(Vi si raccolgono i tondini tagliati dalla bucatrice.)
8 Manopole del serbatoio di raccolta dei tondini
(Usare queste manopola per rimuovere il serbatoio di raccolta dei tondini.)
9 Piatto interno
0 Maniglia del piatto interno
(Usare questa maniglia per estrarre il piatto interno se la carta si inceppa o insorge un altro problema.)
! Manopola del trasportatore
(Usare questa manopola se la carta si inceppa tra il piatto interno e il piatto del fascicolatore.)
@ Maniglia A della guida del trasportatore
(Usare questa maniglia se la carta si inceppa.)
# Maniglia B della guida del trasportatore
(Usare questa maniglia se la carta si inceppa.)
$ Maniglia della graffatrice
(Usare questa maniglia per rimuovere il caricatore delle graffette.)
% Leva di rilascio del caricatore della graffatrice
(Usare questa leva per rimuovere la cartuccia della graffatrice.)
^ Caricatore della graffatrice
(Inserire qui le graffette.)
2-5
