- ITALIANO -
8

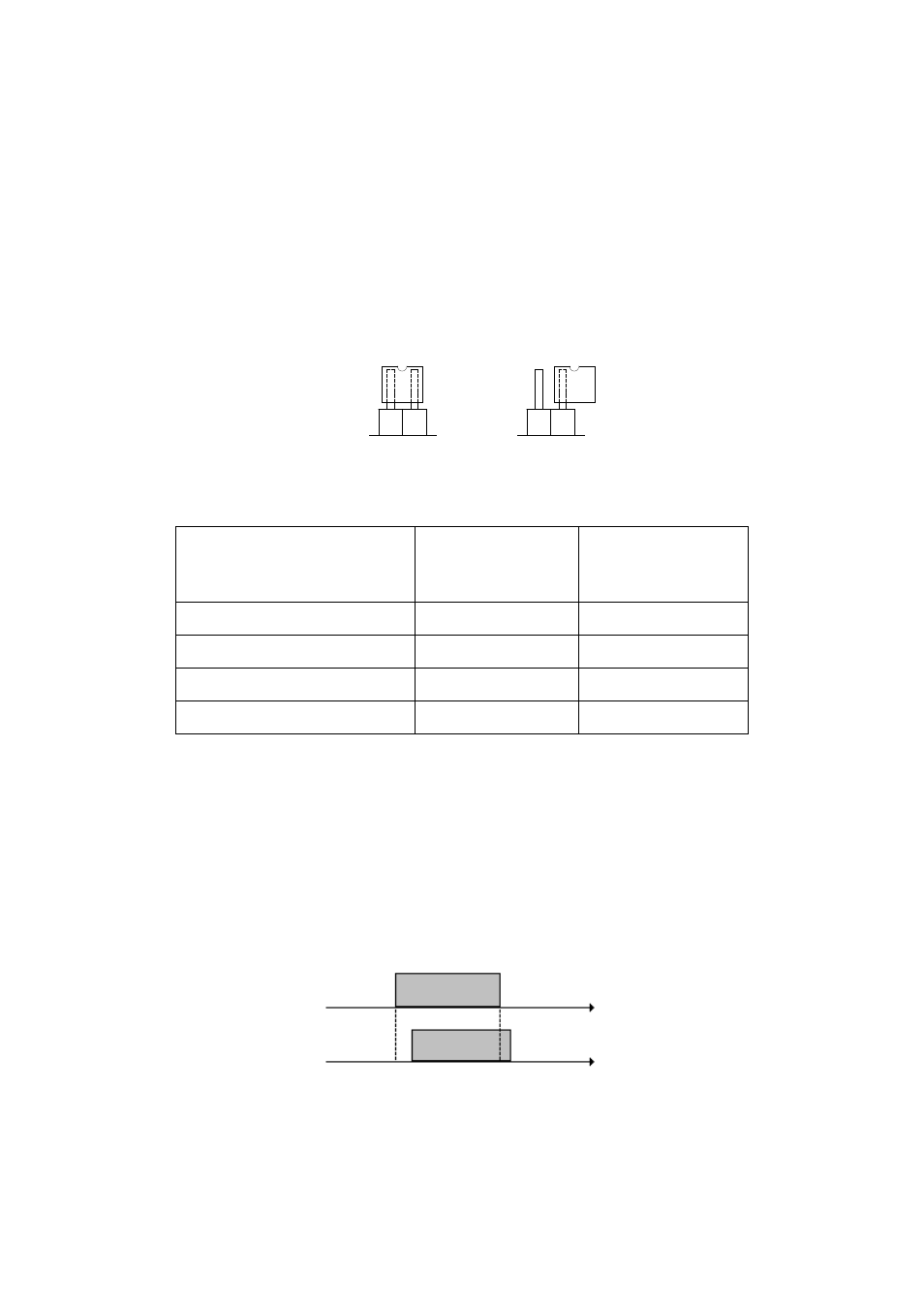

CONFIGURAZIONE DEI TEMPI DI RITARDO DELLA PORTA A CONTATTI
Un’altra configurazione consente di inserire un ritardo di commutazione dei relè rispetto
all’attivazione del segnale di comando di circa 8s (tale ritardo può essere utile per
filtrare brevi segnalazioni non desiderate come ad esempio interruzioni di rete
istantanee, interventi da bypass per l’applicazione di carichi distorcenti, ecc.). La
configurazione di default e l’associazione tra i segnali e i relativi jumper è riportata in
Tabella 2. Il ritardo è attivo quando il jumper risulta essere chiuso.
Comando
Jumper
Associato
Configurazione
di default
Battery Working
JP1 Chiuso
Battery Low
JP2 Aperto
Bypass
JP3 Aperto
Alarm
JP4 Aperto
Tabella 2
OSSERVAZIONE: L’attivazione del ritardo ha effetto sia sulla chiusura che
sull’apertura del relè come mostrato in figura.
CHIUSO NON MONTARE APERTO
Jumper a 2 pin (JP1…JP4): esempio grafico delle varie possibilità di settaggio
Comando
Contatto del relè
T T1
