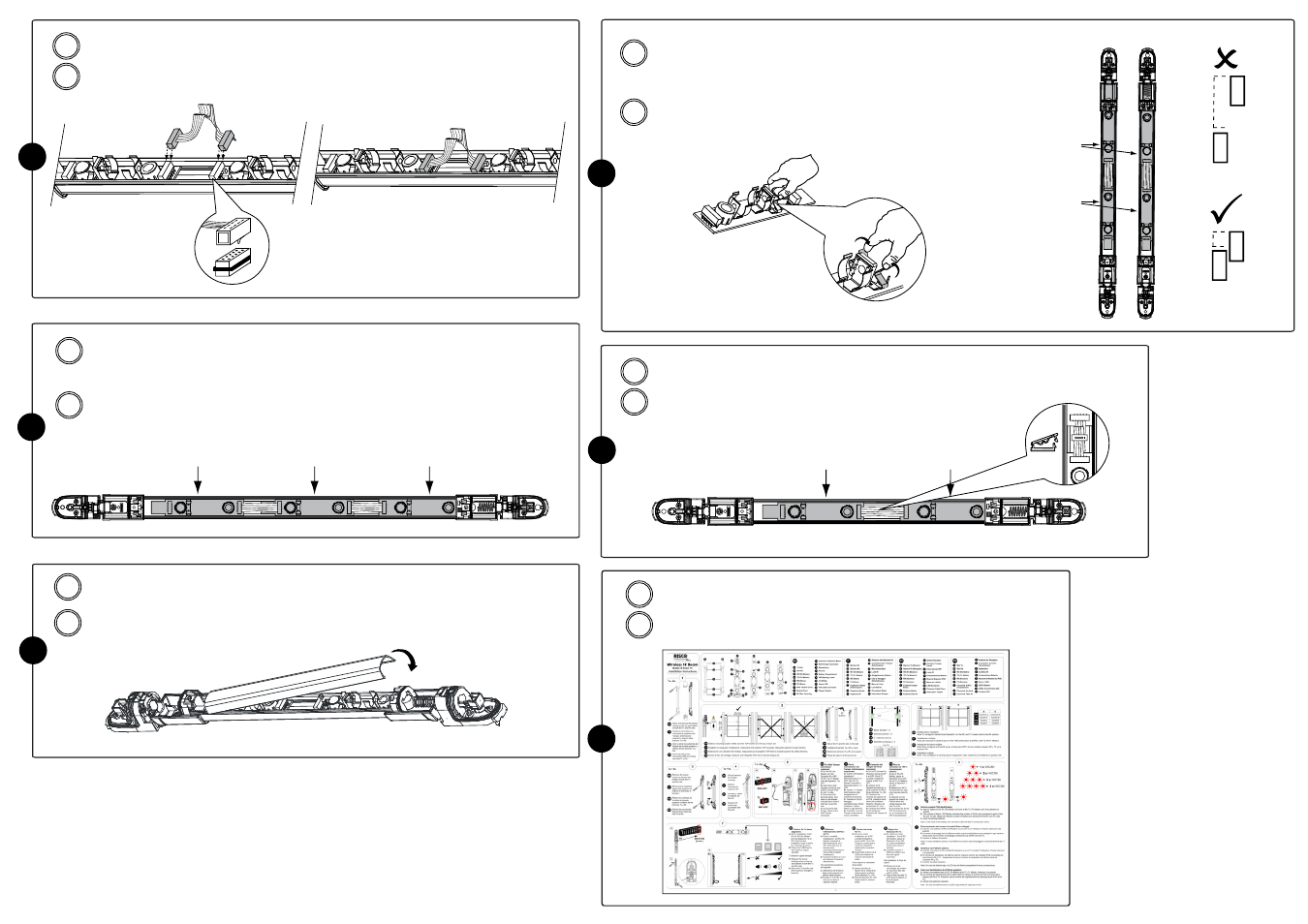

Connect the master unit and the slave unit in each rail using the supplied flat cable (35 cm or 65 cm).
Connettere il modulo master e il modulo slave in ognuna delle due barriere di alluminio utilizzando il cavo
piatto fornito (da 35 o 65 cm).
Refer to the installation instructions for mounting the detector and for installation process.
Per effettuare l’installazione e la configurazione delle barriere fare riferimento alle
Istruzioni per l’installazione.
If required, add an additional slave unit as follows:
A. Place the slave unit inside the rail as described in stage 3.
B. Repeat stages 5-7 above.
Note: You can add up to 9 units per rail.
Se richiesto, aggiungere un modulo slave addizionale come di seguito illustrato:
A. Posizionare il modulo slave all’interno della barriera come spiegato al passo 3.
B. Ripetere i passi da 5 a 7 precedentemente descritti.
Nota: E’ possibile aggiungere fino a 9 moduli per barriera.
Recommendations:
1. Insert 1 battery for every 2 slave units.
2. Before mounting the detectors, place the IR cover onto the rail.
Raccomandazione:
1. Inserire 1 batteria per ogni 2 moduli slave.
2. Prima di fissare le barriere al muro o sui supporti scelti, chiuderle con il coperchio/filtro IR.
Tx rail Rx rail
Master
Slave
Rx / Tx Master Slave Slave
EN
IT
EN
IT
EN
IT
EN
IT
EN
IT
6
5
If required, use the supplied cable clip holder to fix the remaining flat cable in place.
Se necessario, usare il supporto di fissaggio del cavo piatto per bloccare il cavo in
eccesso all’interno della barriera.
EN
IT
Rx / Tx Master Slave
8
9
7
10
<5cm
>5cm
Tx Slave
Rx Slave
Tx Slave
Rx Slave
Press the PCB Spring Lockers on the slave units and slide them to the required
location according to the required protection area.
Important: The slave unit on the Tx and Rx rails should be positioned at the same
distance from the master unit in each rail.
Premere le molle di blocco moduli slave e farli scorrere fino alle posizioni stabilite in
funzione dell’area da proteggere.
Importante: il modulo slave deve essere posizionato alla stessa distanza dal modulo
master in ognuna delle due barriere di alluminio Tx ed Rx.
