Advanced Contact Technology
www.multi-contact.com 3 / 8
1
2
PV-AZM
3
UL fi le 181720
1
2
3
H G
4

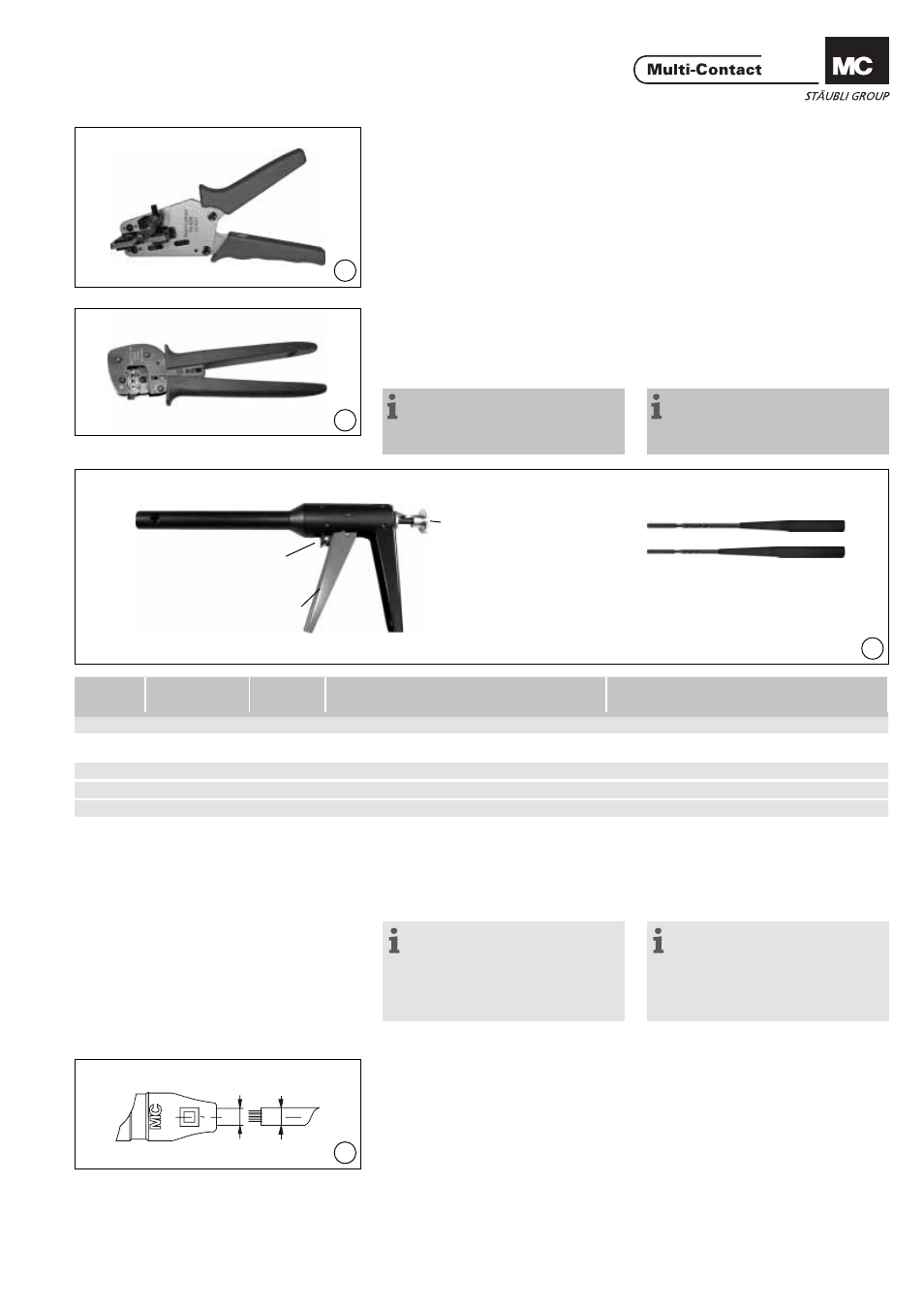

Utensili di montaggio Tools required
(ill. 1)
Spela fi li PV-AZM... inclusa lama spe-
la fi li integrata e cacciavite esagonale
A/F 2,5.
Sezione del cavo: 1,5 / 2,5 / 4 / 6mm²
Tipo: PV-AZM-1.5/6
No. di codice:
32.6029-156
(ill. 1)
Stripping pliers PV-AZM... incl.
built-in wire stripping blade as well as
hexagonal screwdriver A/F 2,5.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.:
32.6029-156
(ill. 2)
Pinza per crimpare PV-CZM-16100A
per sezione del cavo 2,5mm² - 6mm²
(14/12 AWG)
No. di codice: 32.6020-16100A
Avvertenza:
per le operazioni con la pinza per
crimpare, vedere MA251 (www.
multi-contact.com)
(ill. 2)
Crimping pliers PV-CZM-16100A for
cable cross section of 2,5mm² - 6mm²
/ 14/12 AWG
Order No.: 32.6020-16100A
Notes:
to the operation of the crimping
pliers, see MA251 (www.multi-con-
tact.com)
Preparazione del cavo Cable preparation
Possono essere collegati cavi con
costruzione di calsse 5 o 6. Cables with a strand construction of
classes 5 and 6 can be connected.
Avvertenza:
Non utilizzare conduttori non
protetti o già ossidati. Si consiglia di
utilizzare i conduttori stagnati. Tutti
i cavi solari MC hanno conduttori
stagnati di alta qualità..
Note:
Use no uncoated or already
oxidised conductors. It is advantage
to use tinned conductors. All MC
solar cables have high-quality, tinned
conductors.
(ill. 4)
Controllare diametro:
G = Ø passacavo
H = Ø cavo sopra isolamento
Il diametro del cavo deve essere com-
preso tra 4,9 e 7,1mm. (ill. 4)
Check that the lead-trough and cable
diameter of the insulator are correct:
G = lead trough
H = cable diameter
The diameter of the used cable must
be between 4,9 and 7,1mm.
Pos.
Tipo
Type No. Codice
Order No.
Descrizione Description
1 + 2 + 3 PV-RWZ3 32.6050 Utensile di montaggio con 2 cono Assembly device incl. 2 tapered spindles
Parti sciolte Individual parts
1 PV-R-RWZ3 32.6051 Utensile di montaggio Assembly device
2 PV-KO3 I+II 32.6052 Cono per isolamente I + II Tapered spindle for insulators size I + II
3 PV-KO3 III 32.6053 Cono per isolamente III Tapered spindle for insulators size III
Spina di trazione
Pull rod
Leva di reset
Reset lever
Levier di azionamento
Operating lever
Cono
Tapered spindle
