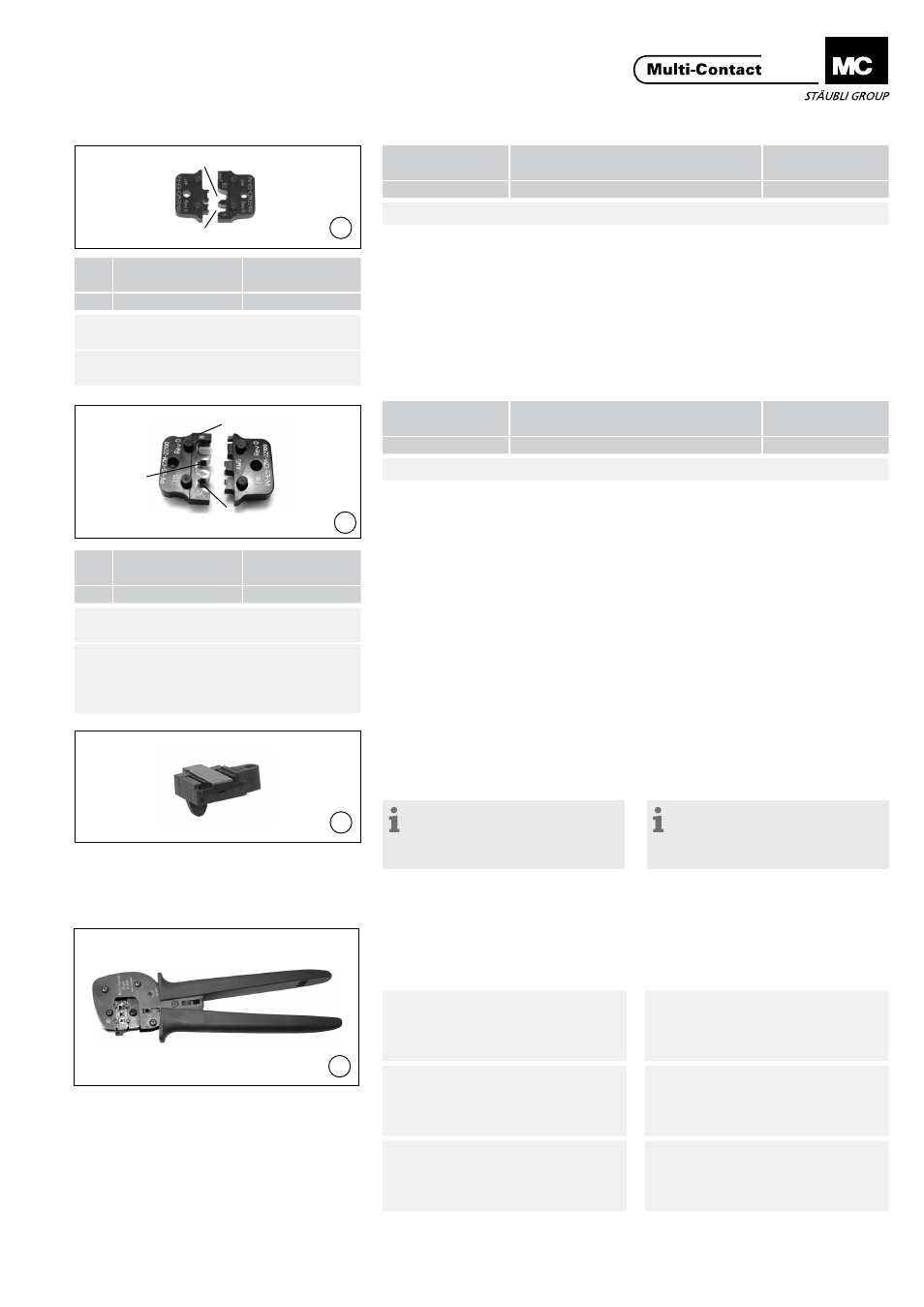

Multi-Contact MA251 Manuale d'uso
Pagina 5
Advanced Contact Technology
www.multi-contact.com
5 / 12
9
10
9
11
11
12
13
10
12
Raggio di crimpatura
Crimping range
Tipo
Type
N° di codice
Order No.
mm
2
6 / 10
PV-ES-CZM-21100
32.6021-21100
Raggio di crimpatura
Crimping range
Tipo
Type
N° di codice
Order No.
AWG
8 / 12 / 10
PV-CZM-22100
32.6020-22100
(ill. 11)
Locatore
PV-LOC
N° di codice:
32.6040
Locatore
PV-LOC-B
N° di codice:
32.6055
Avvertenza:
Quando si utilizza la pinza
PV-CZM-22100, si prega di utiliz-
zare la matrice
PV-LOC-B.
(ill. 11)
Locator
PV-LOC
Order No.:
32.6040
Locator
PV-LOC-B
Order No.:
32.6055
Note:
When using the crimping tool
PV-CZM-22100, please use the
locator
PV-LOC-B.
Versione per MC4-EVO 2
Explanation for MC4-EVO 2
(ill. 12)
Pinze di crimpatura incluso locatore e
inserto di crimpatura integrato
(ill. 12)
Crimping pliers incl. Locator and built
in crimping insert
Raggio di crimpatura: 1,5 / 2,5 / 4 mm
2
(14 / 12 AWG)
Tipo:
PV-CZM-40100
N° di codice:
32.6020-40100
Crimping range: 1,5 / 2,5 / 4 mm
2
(14 / 12 AWG)
Type:
PV-CZM-40100
Order No.:
32.6020-40100
Raggio di crimpatura: 2,5 / 4 / 6 mm
2
(14 / 12 / 10 AWG)
Tipo:
PV-CZM-41100
N° di codice:
32.6020-41100
Crimping range: 2,5 / 4 / 6 mm
2
(14 / 12 / 10 AWG)
Type:
PV-CZM-41100
Order No.:
32.6020-41100
Raggio di crimpatura: 4 / 10 mm
2
(12 / 8 AWG)
Tipo:
PV-CZM-42100
N° di codice:
32.6020-42100
Crimping range: 4 / 10 mm
2
(12 / 8 AWG)
Type:
PV-CZM-42100
Order No.:
32.6020-42100
Pos.
Sezione del cavo
Cable cross section
adatto a
suitable for
mm
2
9
6
PV-SP4/6
PV-BP4/6
10
10
PV-SP4/10
PV-BP4/10
Pos.
Sezione del cavo
Cable cross section
adatto a
suitable for
AWG
11
8
PV-SP4/8
PV-BP4/8
12
10
PV-SP4/6
PV-BP4/6
13
12
PV-SP4/6
PV-BP4/6
