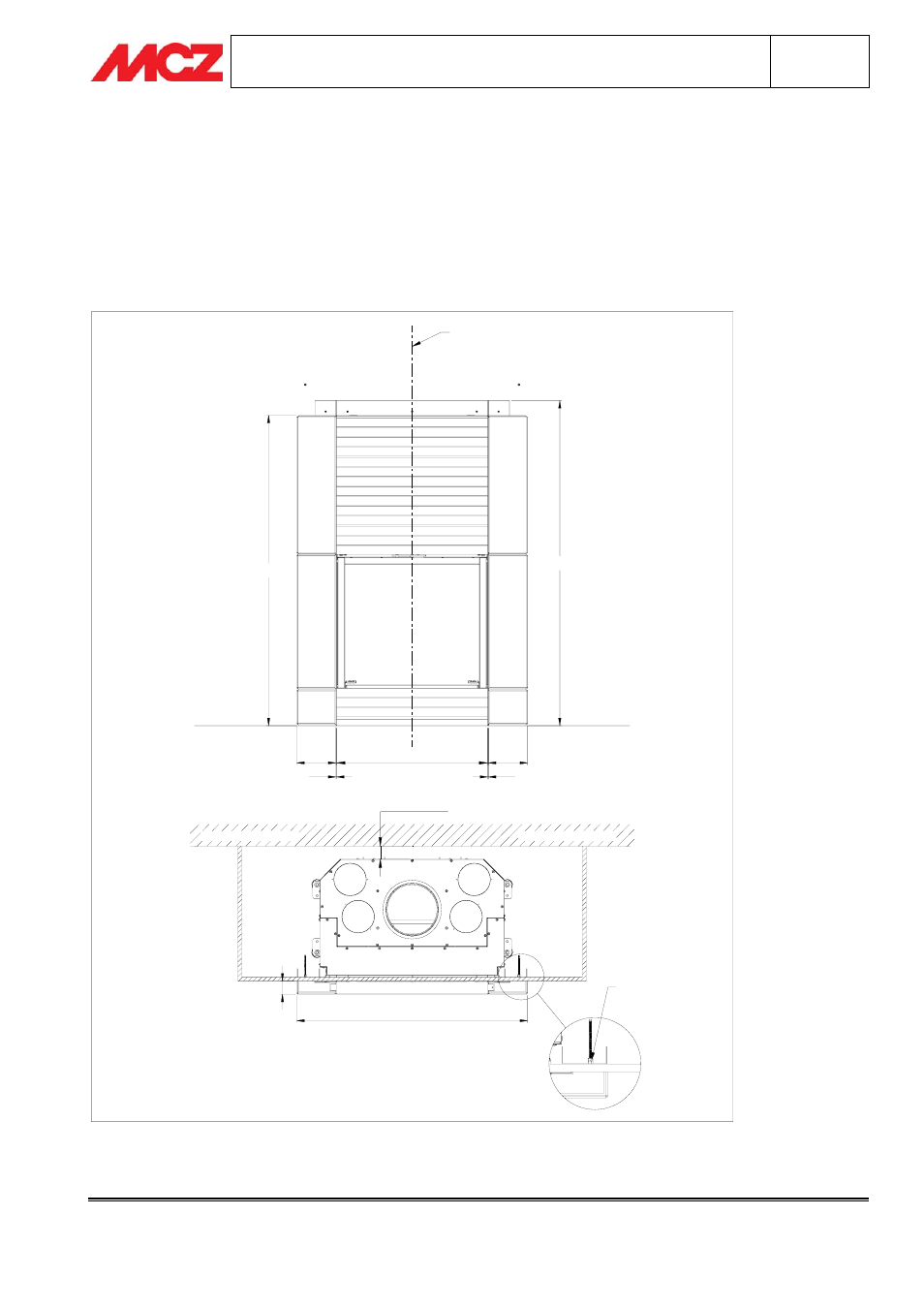

3.5. FASE 4 - MONTAGGIO CORNICI LATERALI SX E DX (elementi 2 e 3)
Posizionare le Cornici Laterali (sx e dx) in appoggio alla controparete e con il lato interno in appoggio alla
Struttura in acciaio.
Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate M6 e fissare le due
Cornici laterali (sx e dx) utilizzando la viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia
di impiegare n.°2 dadi per ciascuna barra filettata (dado e controdado).
Assicurarsi che i tre componenti assemblati siano ben aderenti alla controparete, nonché a squadra ed a livello.
MURO PERIMETRALE
SICUREZZA
DISTANZA DI
MURO PERIMETRALE
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
694
3
180
180
3
1422
1489
1060
60
FISSAGGIO
DADO-CONTRODADO
