3.4. FASE 3 - MONTAGGIO STRUTTURA IN ACCIAIO (elemento 1)
N.B. MANEGGIARE CON CURA TUTTI I COMPONENTI IN ACCIAIO VERNICATO NERO ED EFFETTO
RAME, PER EVITARE DANNI DA SCALFITTURE O GRAFFI DIFFICILMENTE RIPARABILI.
Posizionare la Struttura in Acciaio in asse con il termocamino (=asse del rivestimento) ed a 5 mm da
quest’ultimo. Fissare la Struttura alla controparete sfruttando i fori presenti lateralmente e superiormente:
utilizzare le viti per cartongesso 3.9X35 in dotazione (qualora la parete di fissaggio sia in muratura usare appositi
tasselli anziché le viti per cartongesso).
Assicurarsi che la Struttura sia ben aderente alla controparete, a squadra e a livello.

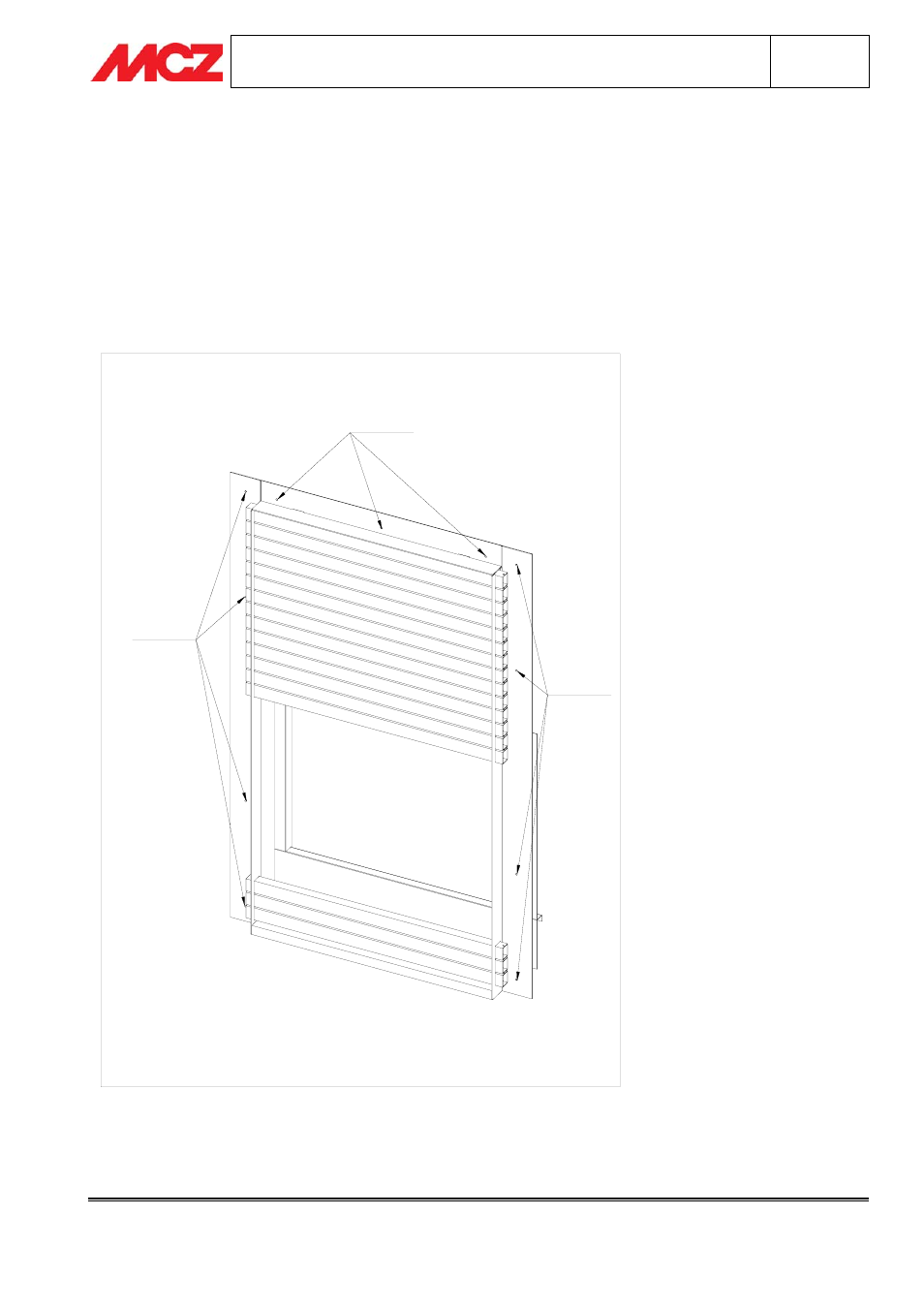

FORO PER
FISSAGGIO
FORO PER
FISSAGGIO
FORO PER
FISSAGGIO
