3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA77

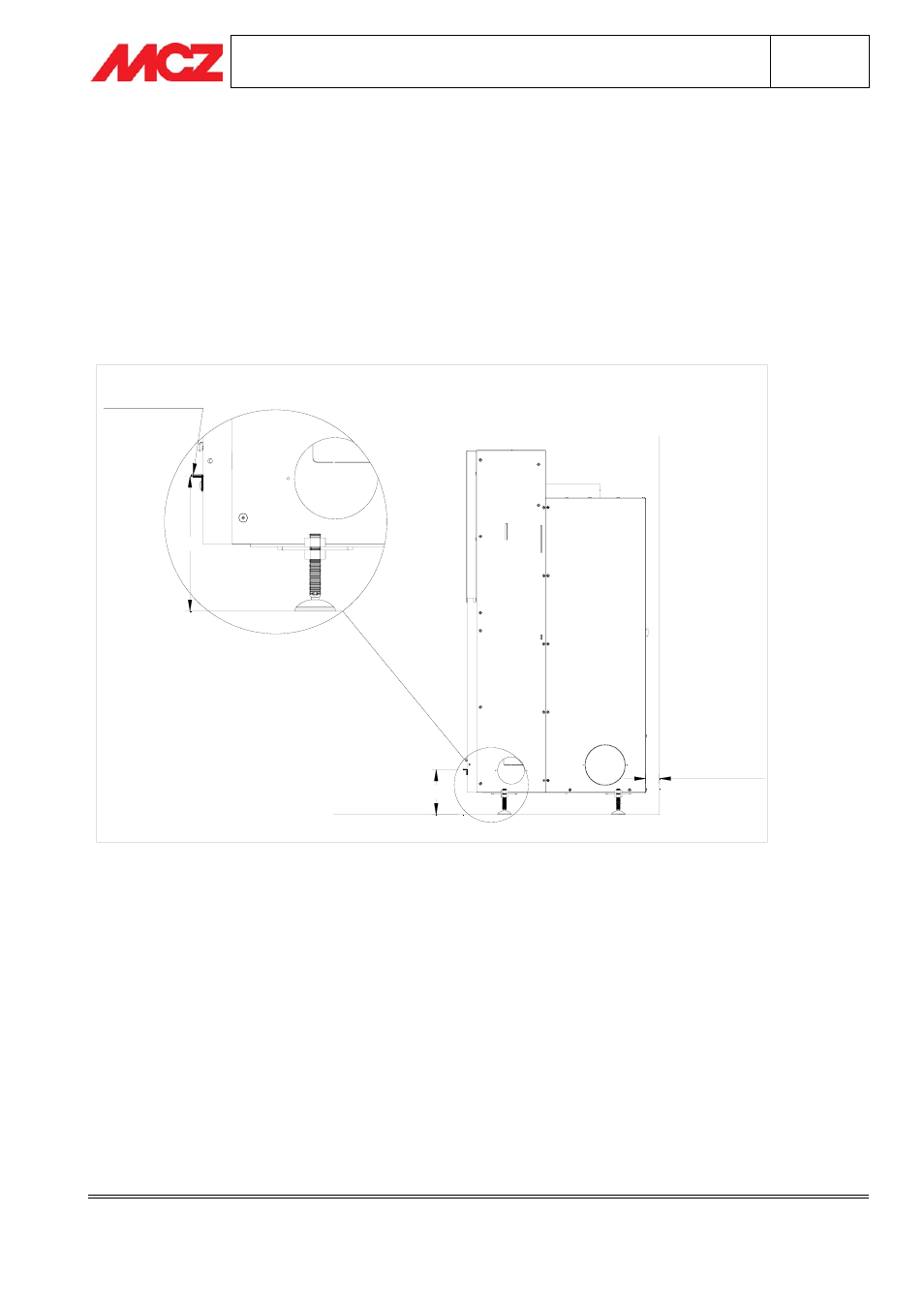

Ubicare Forma77 nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore: alzare il
termocamino (agendo sui n.°4 piedini a disposizione) in modo che l’altezza del profilo copribordo, rispetto al
pavimento, risulti di 165 mm (=altezza Piano Fuoco del rivestimento). Un secondo ed eventuale intervento per
regolare l’altezza del monoblocco viene eseguito durante il montaggio del rivestimento.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma77 rispetto al componente Struttura in Acciaio (1) del Rivestimento
Picasso. A controllo eseguito, installare il monoblocco Forma77 seguendo le istruzioni riportate nel rispettivo
Manuale di installazione e utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad
esito positivo di collaudo si può proseguire con il montaggio del rivestimento Picasso.
165
DISTANZA DI
SICUREZZA
165
PAVIMENTO
PAVIMENTO
PROFILO
COPRIBORDO
