MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
PICASSO pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

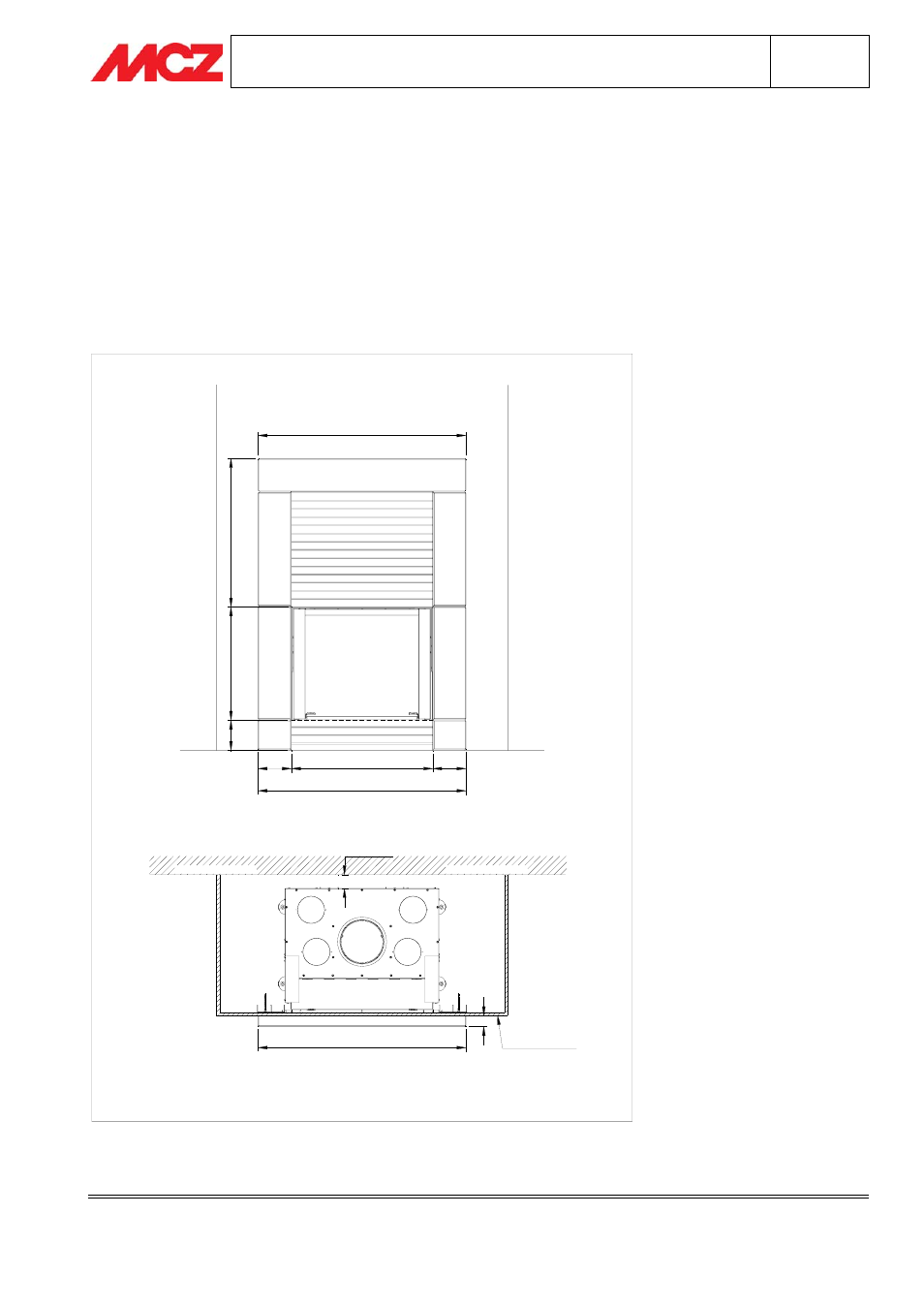

2. RIVESTIMENTO PICASSO CON TERMOCAMINO FORMA 77
Il modello Forma Picasso è un rivestimento ad incasso, ovvero il termocamino è completamente incassato nella
parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità della
parete da costruire in opera è a discrezione purchè vengano rispettate tutte le distanze di sicurezza riguardanti il
termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma77.
N.B. LA PARETE COSTRUITA IN OPERA E SULLA QUALE VIENE FISSATA LA CORNICE PICASSO DEVE
ESSERE PORTANTE, PROVVISTA DI MONTANTI IN ACCIAIO E POSSIBILMENTE DOPPI,
POSIZIONATI A FILO FORO IN DIREZIONE VERICALE.
183 776 183
1142
1142
1
6
5
6
2
0
8
1
3
DISTANZA DI
SICUREZZA
MURO PERIMETRALE MURO PERIMETRALE
1142
6
0
CONTROPARETE
