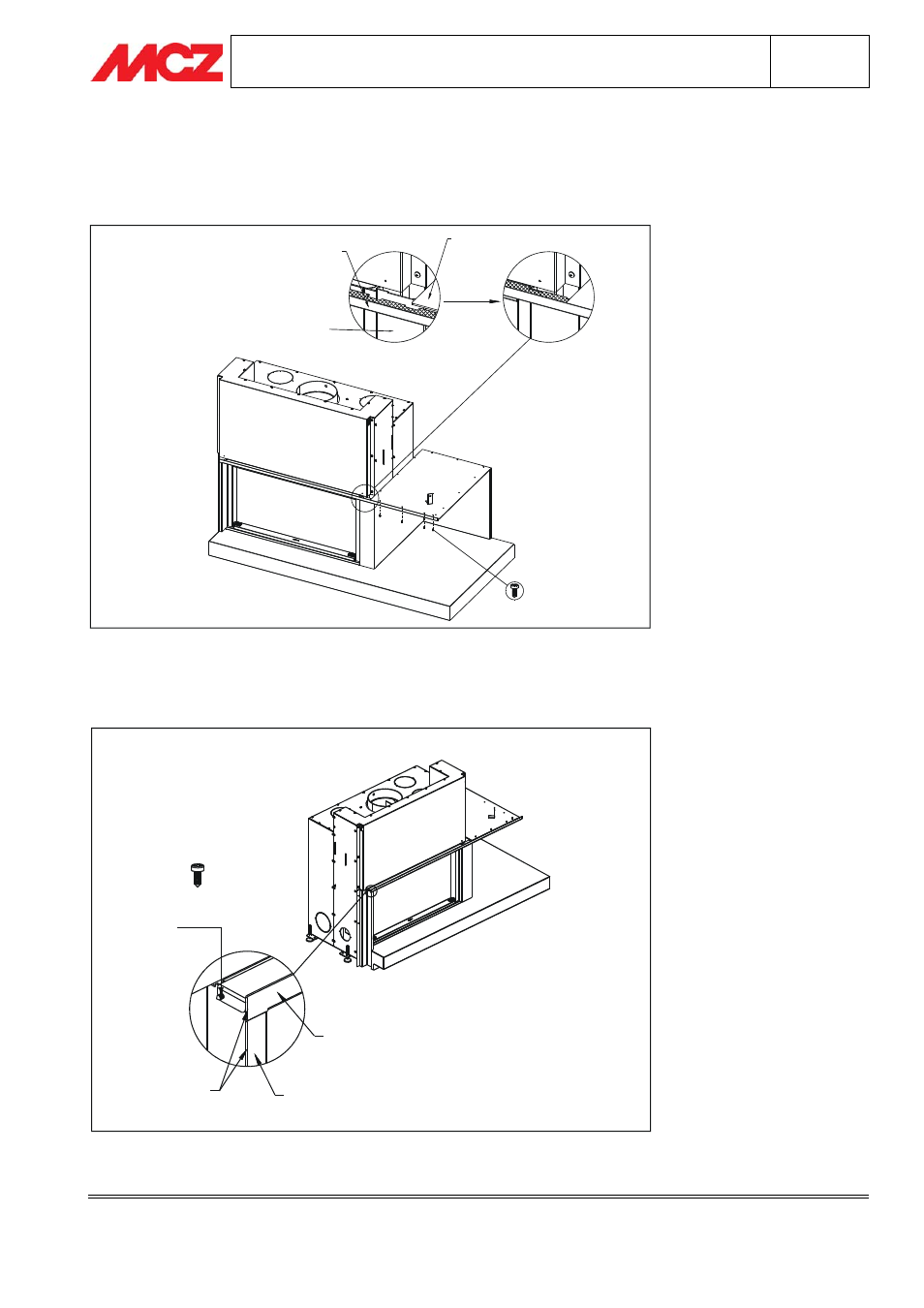

3.10. FASE 9 - MONTAGGIO PROFILO FRONTALE (elemento 6)
Il Profilo Frontale viene fissato al Cappello e al Profilo Parete; esso, inoltre, presenta un’apposita sagomatura ad
incastro in corrispondenza della Spalla Termocamino (elemento 2) che guida e facilita il montaggio.
CAPPELLO
PROFILO
FRONTALE
SPALLA
TERMOCAMINO
Si consiglia di assemblare prima il Profilo Frontale al Cappello utilizzando n.°4 Viti PH-AB 3.5x9.5 e,
successivamente, fissare il Profilo Frontale con il Profilo Parete.
PROFILO
FRONTALE
PROFILO
PARETE
A FILO
VITE PH-HB
3.5X9.5
A montaggio ultimato, il profilo Frontale deve risultare ben saldo alla struttura.
