MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 11
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

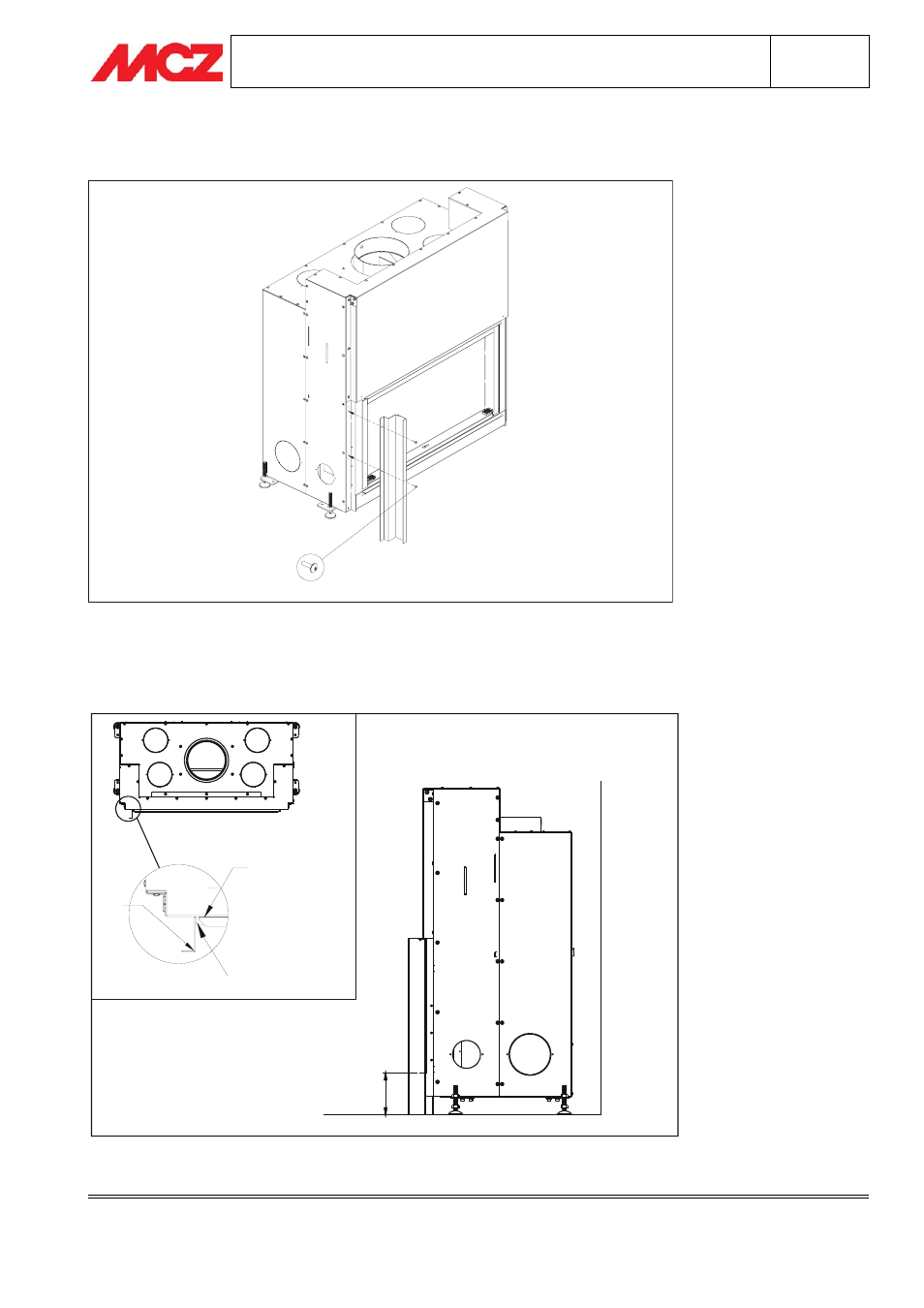

3.5. FASE 4 - MONTAGGIO PROFILO PARETE (elemento 5) AL MONOBLOCCO
FORMA PURO 95 (115)
Fissare il Profilo Parete (5) al monoblocco Forma Puro 95 (Forma Puro 115) utilizzando n.°3 Viti Autoperf. 4.2X16.
Il Profilo Parete deve risultare in appoggio al pavimento (orizzontale).
FORMA PURO 95(115)
PROFILO COPRIBORDO
MODIGLIANI FORMA PURO
PROFILO
PARETE
150
PAVIMENTO
