3.7. FASE 6 - MONTAGGIO SUPPORTO CAPPA (elemento 4)
Appoggiare il Supporto Cappa (elemento 3) sopra le Spalle (elemento 2) assicurandosi che sia in asse con il
rivestimento. Spingere il Supporto Cappa verso il termocamino fin tanto che la superficie interna della piega a

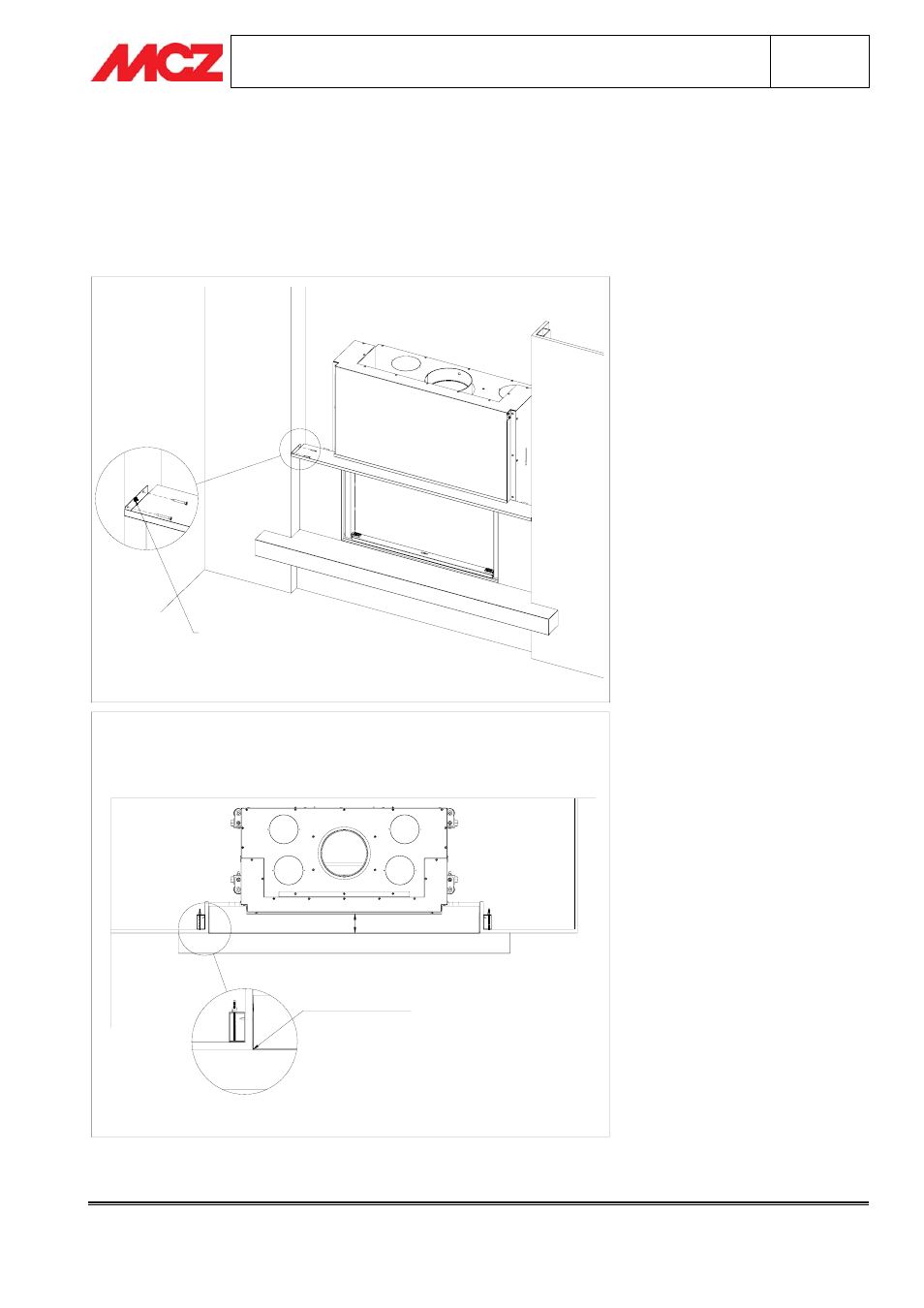

vista risulti a filo con la controparete (vedi disegno). Fissare il Supporto Cappa con n.°4 Viti per cartongesso
3.9x35 in dotazione. La vite più esterna è in corrispondenza del profilo in metallo a protezione dello spigolo della
controparete; la vite più interna al montante in acciaio. Qualora fosse necessario, è possibile realizzare un terzo
foro per il montaggio del Supporto Cappa (vedi disegno).
FORO DA
REALIZZARE
IN OPERA
MURO PERIMETRALE
MUR
O
PERIM
ETRAL
E
SUPERFICIE INTERNA
SUPPORTO CAPPA
A FILO CON
CONTROPARETE
98
N.B. Il Supporto Cappa è sufficientemente profondo per ospitare sia la cappa sia un pannello di
materiale isolante. Lo spazio utile complessivamente risulta di 98 mm.
