MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GUTTUSO pag. 10
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

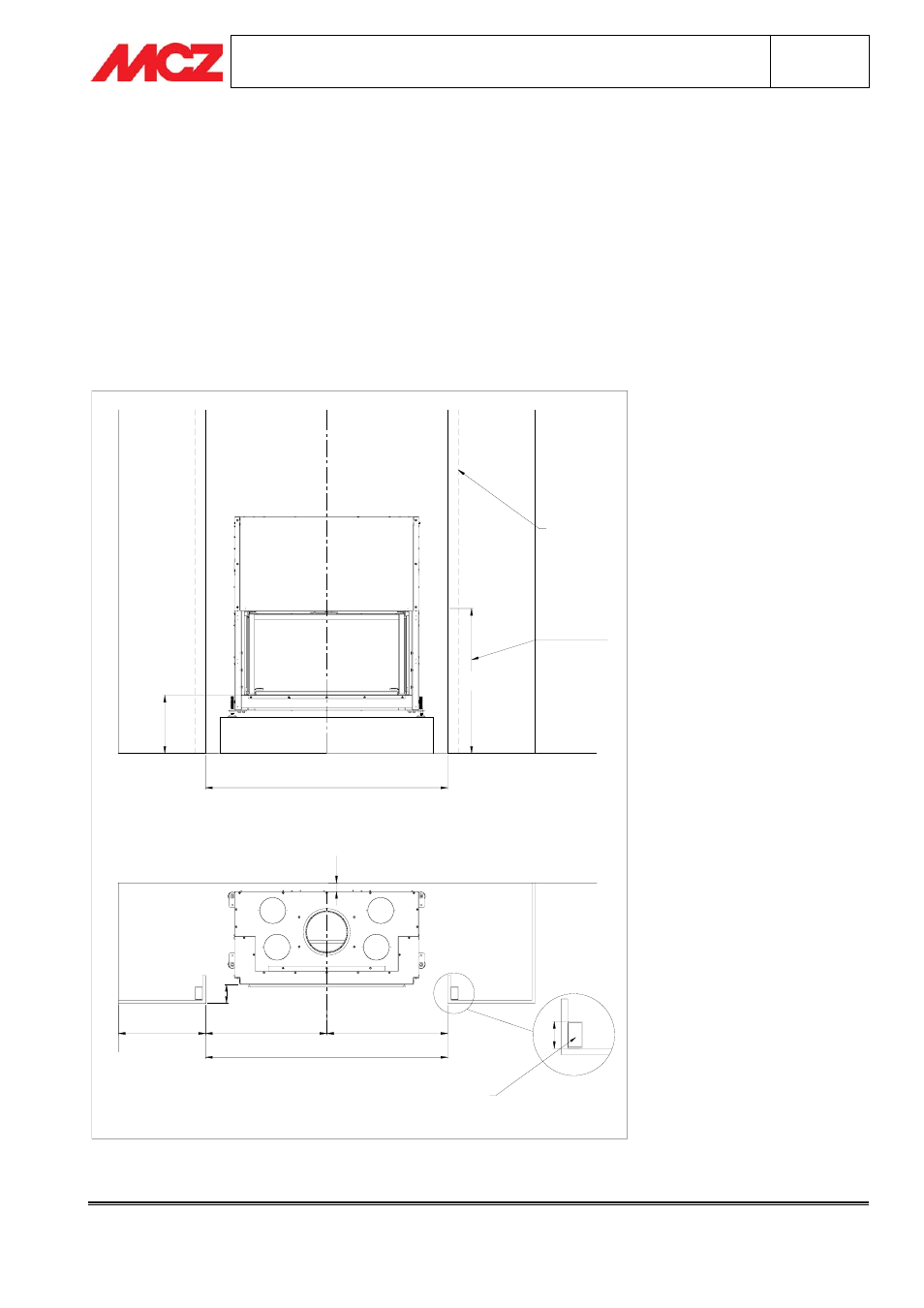

3.4. FASE 3 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Guttuso è necessario realizzare i due fianchi laterali della
controparete, completi di montanti in acciaio in appoggio al pavimento. I montanti devono coprire una distanza
pari a 10 cm rispetto alla parete frontale a vista (questa distanza assicura che il supporto cappa venga fissato al
montante).
N.B. Verificare l’ ingombro del Piano Fuoco prima di costruire la controparete in quanto i fianchi di
questa ultima devono adattarsi perfettamente alla sagoma del Piano Fuoco stesso. Se necessario
modificare la distanza tra un fianco laterale e l’altro (se ≠ da 1390 mm) adattando il foro alle
dimensioni reali.
10
8
1390
33
3
83
0
ALTEZZA
MINIMA DEL
MONTANTE
MONTANTE
IN ACCIAIO
50
1390
= = VARIABILE
MONTANTI
IN ACCIAIO
MURO PERIMETRALE
MURO
PERI
M
ETRALE
100
