5-SMONTAGGIO PANNELLI
SMONTAGGIO RIVESTIMENTO LATERALE
Tolto il pannello frontale e il pannello posteriore è possibile, in caso di necessità, togliere i pannelli laterali “B”.
• togliere la vite superiore “x” (fig.5)
• togliere la vite “y” sul retro in basso della stufa (fig.6)
• togliere la vite “z” (fig.7)
• a questo punto togliere il pannello “B” spostandolo leggermente in avanti (1) e poi verso l’esterno (2) e metterlo in sicurezza per
evitare di rovinarlo (fig.8).
Utilizzare lo stesso sistema anche per l’altro fianco.

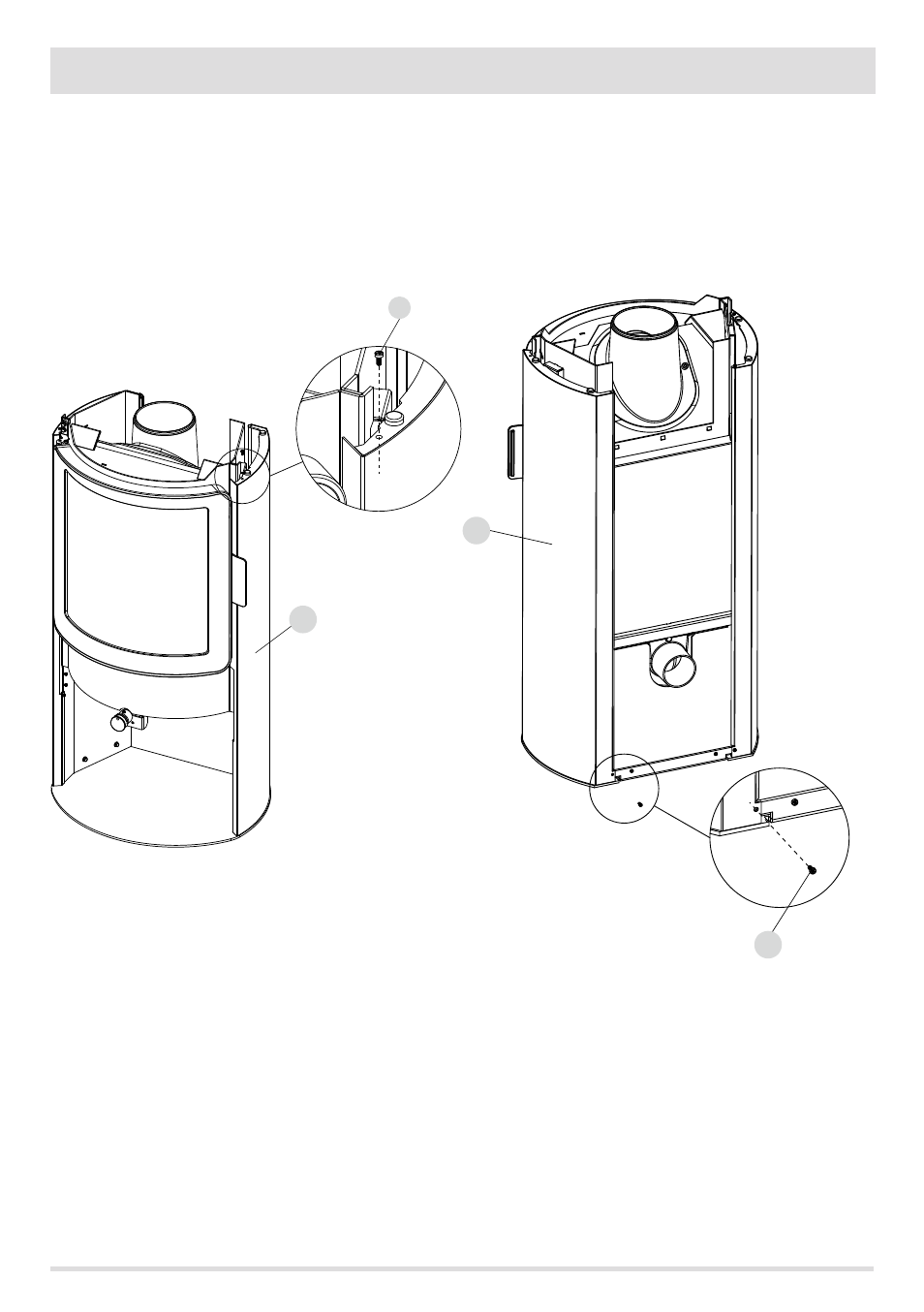

FIG. 5 - PANNELLO LATERALE - VITE SUPERIORE “X”
FIG. 6 - PANNELLO LATERALE - VITE POSTERIORE “Y”
