2-ISTRUZIONI PER L’INSTALLAZIONE
COLLEGAMENTO DEL PRODOTTO AL CAMINO

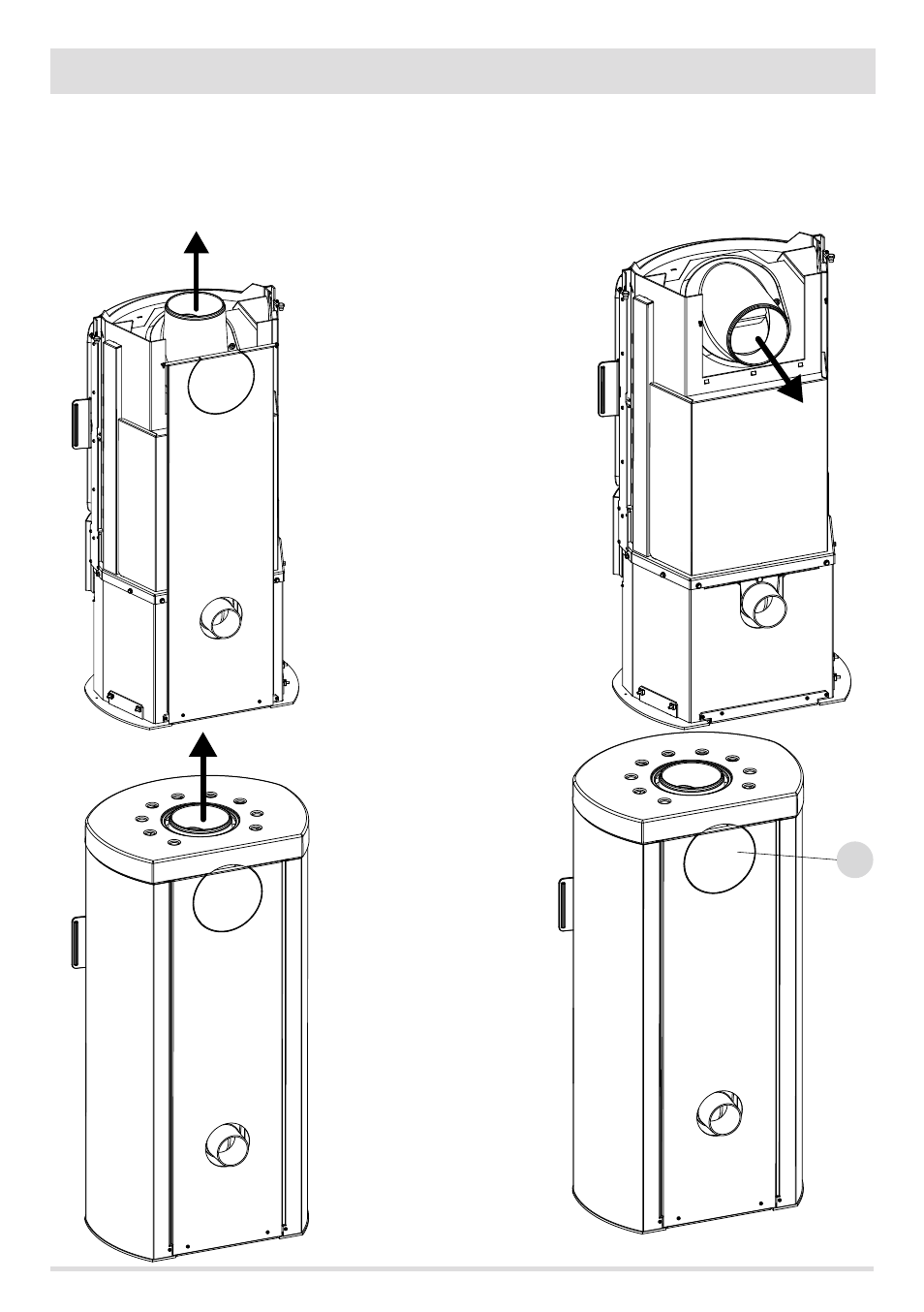

Il tubo di uscita fumi è predisposto dalla ditta per l’uscita fumi verso l’alto del prodotto (fig.1/3).
Esiste la possibilità di portare l’uscita fumi sul retro del prodotto (fig.2/4) svitando le due viti sul collare del raccordo fumi e ruotandolo
di 180°C.
Per realizzare l’uscita fumi posteriore è necessario staccare il semitrancio “S” che si trova sul pannello posteriore del prodotto (fig.4)
FIG.1
FIG.3
FIG.2
FIG.4
