20

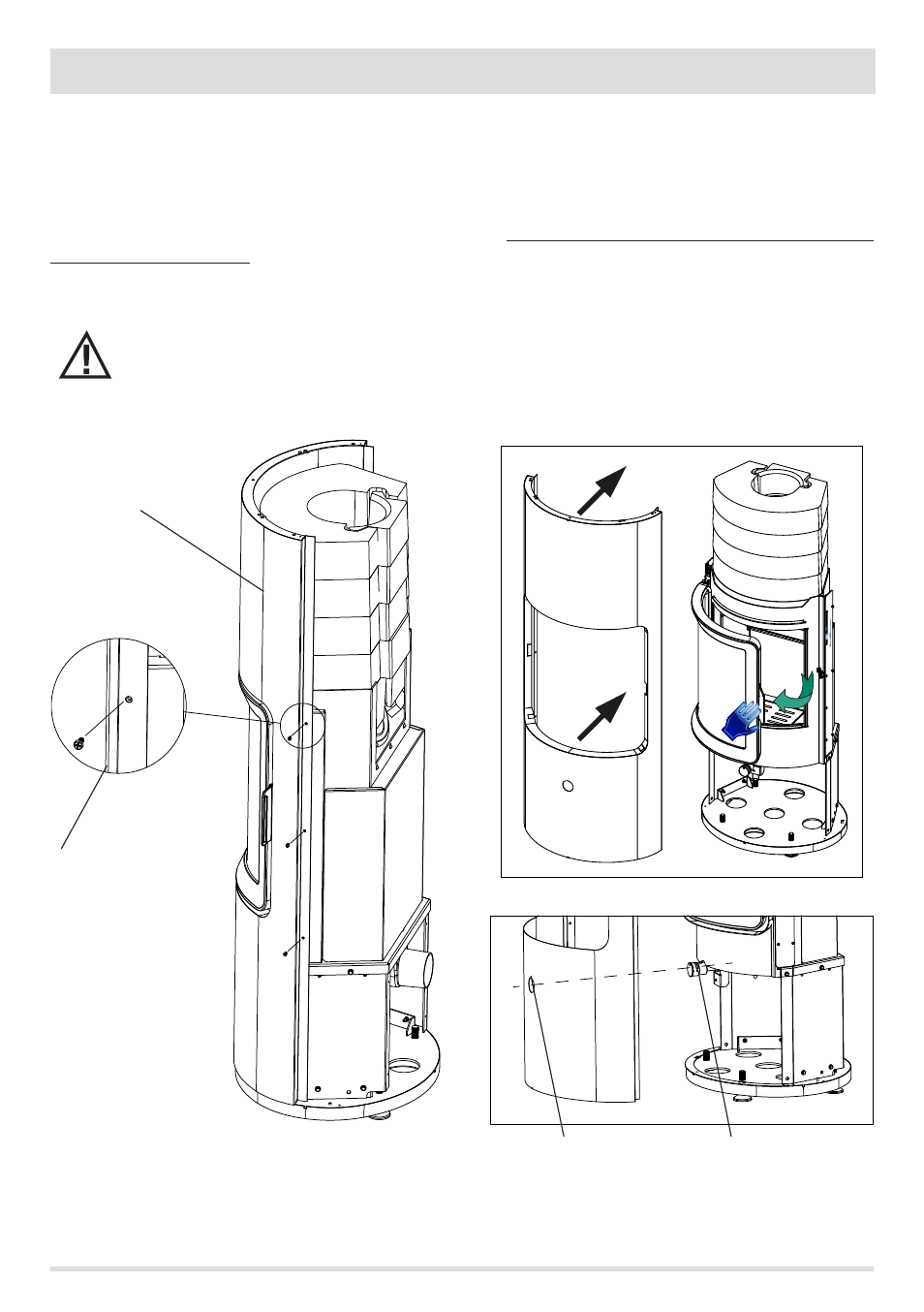

4-INSTALLAZIONE E MONTAGGIO

MONTAGGIO RIVESTIMENTO LATERALE

L’installazione dei fianchi laterali in metallo non presenta particolari difficoltà. L’avvertenza principale è di installare i fianchi del prodotto

solo quando questo è posizionata nel luogo prescelto. Movimentazioni con i fianchi assemblati potrebbero procurare dei danni al

pavimento.

Come prima cosa prendere il pannello anteriore (quello con il foro per la porta fuoco) ed appoggiarlo alla struttura del prodotto affinchè

i fori laterali del pannello combacino con i fori sulla struttura del prodotto; perchè il pannello anteriore entri nella sua sede è necessario

aprire la porta della stufa (Fig.A).

Fissare il pannello con le tre viti a destra e le tre viti a sinistra.

IMPORTANTE:

Quandio si accosta il pannello anteriore alla struttura è necessario centrare la manopola con il foro del pannello.

PANNELLO INTERIORE

FISSAGGIO PANNELLO

FISSAGGIO PANNELLO ANTERIORE

MANOPOLA

FORO PANNELLO

FIG.A
