19

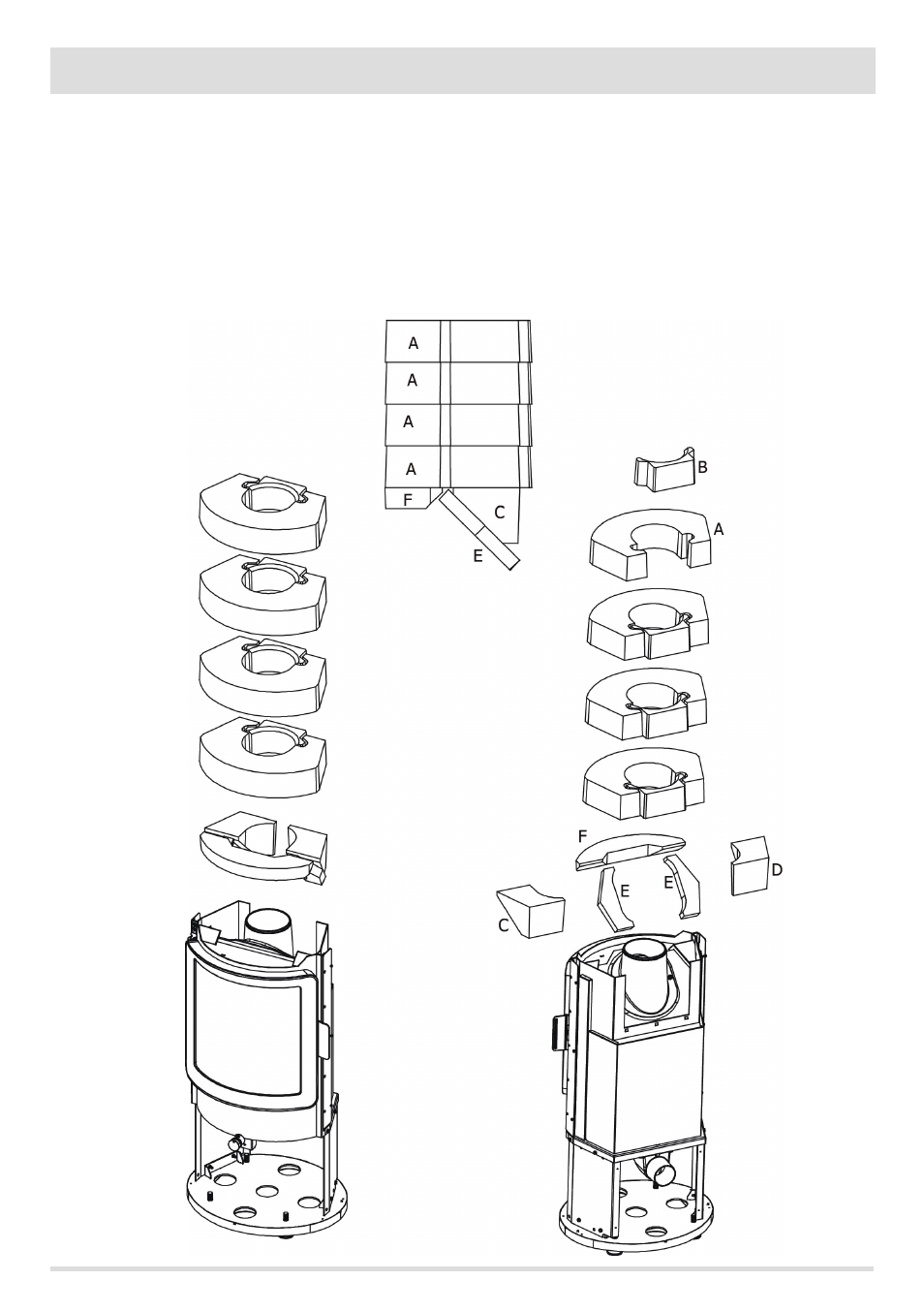

4-INSTALLAZIONE E MONTAGGIO
Per l’installazione procedere nel seguente modo:
• appoggiare i due pezzi E sulla base del raccordo fumi.
• Sulla parte alta del pezzo E appoggiare l’elemento F.
• Sopra gli elementi E il pezzo D (destra) e C (sinistra).
Sopra a questi primi elementi, che fanno da base, appoggiare:
• l’ elemento A (n.4 pezzi totali).
• Ad incastro sull’elemento A il pezzo B (n.4 pezzi totali).
VISTA LATERALE
VISTA ANTERIORE
VISTA POSTERIORE
Servizio Tecnico - Diritti riservati - Riproduzione vietata
