STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 62
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

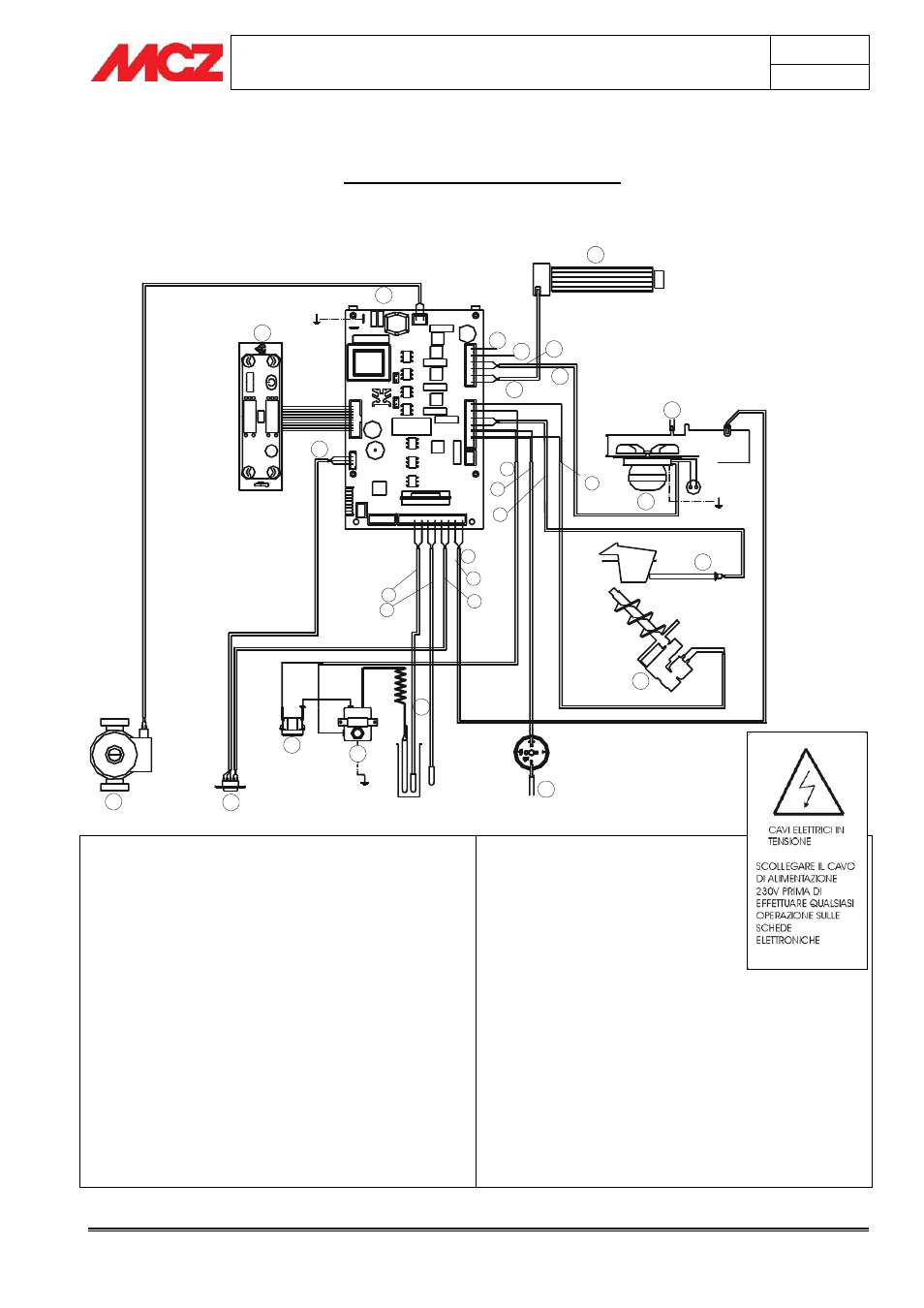

7. SCHEMI ELETTRICI
7.1. SCHEMA ELETTRICO POLAR-NOVA-ATHOS POWER Hydro SENZA KIT ACQUA
SANITARIA
25
26
22
11
16
12
15
14
13
12
11
10
23 24
17
18
21
20
19
4
2
3
1
5
7
9
6 8
1. PROGRAMMAZIONE
2. SCHEDA MADRE
3. CONSOLE
4. VENTILATORE ARIA CALDA
5. NEUTRO
6. 230V CA
7. FASE
8. VENTOLA FUMI
9. SCAMBIATORE
10. SICUREZZA A RIARMO PELLET
11. PRESSOSTATO
12. CANDELETTA
13. COCLEA
14. SONDA FUMI
15. VENTILATORE FUMI
16. MOTORIDUTTORE
17. SONDA FUMI ROSSO +
18. BLU -
19. TERMOSTATO ESTERNO
20. SONDA AMBIENTE
21. SONDA H2O
22. SONDE TEMPERATURA
23. CONNETTORE SERIALE
24. POMPA
25. KLIXON
26. TERMOSTATO A BULBO
