B min

B max

K

K

J

J

B min

B max

19

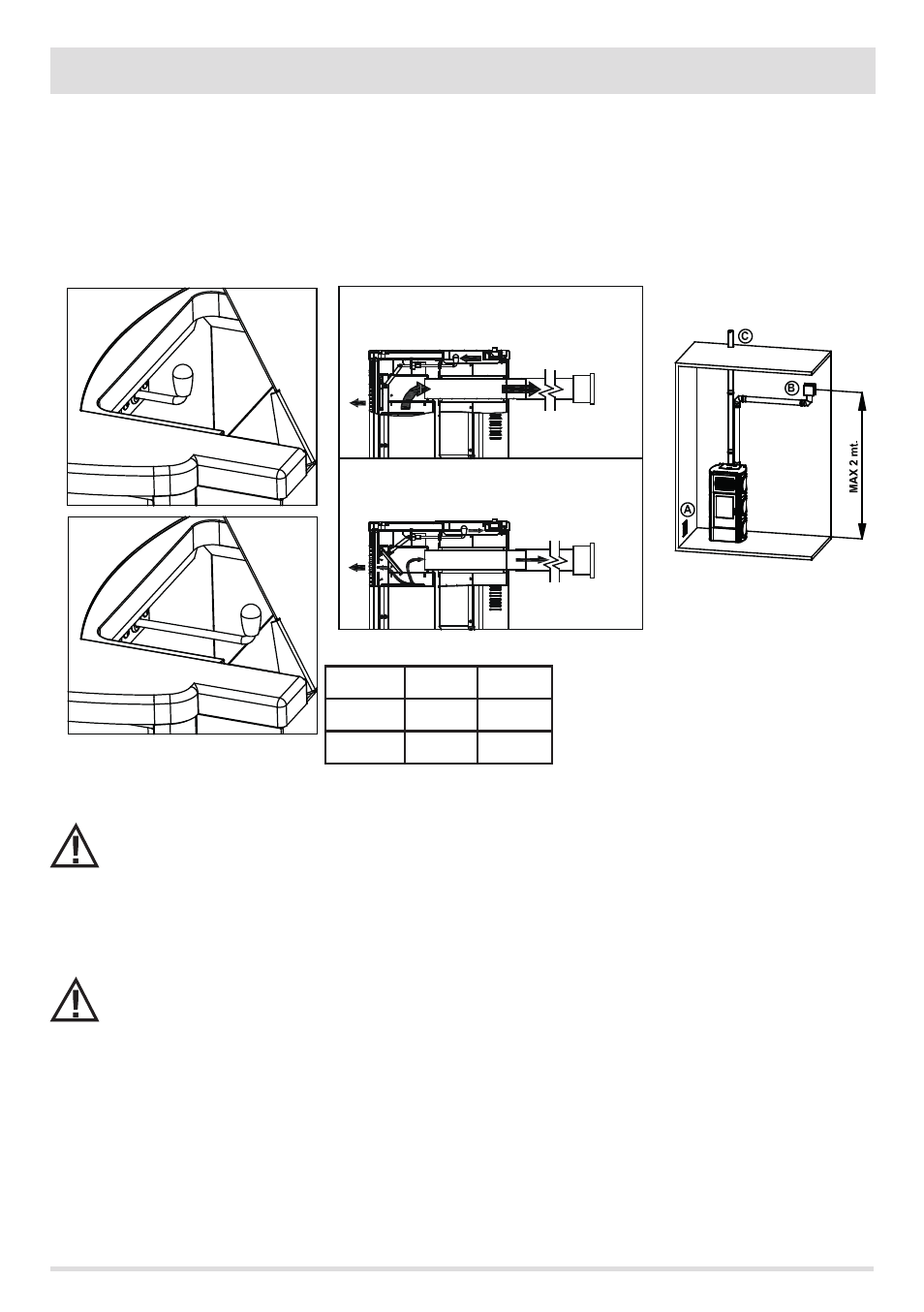

3 - INSTALLAZIONE E MONTAGGIO

COLLEGAMENTO CANALIZZAZIONI ARIA CALDA

Completata la fase di posizionamento della stufa è possibile iniziare il procedimento di installazione delle tubazioni aria calda.

Come prima fase è necessario selezionare il volume d’aria che si desidera far uscire dalla parte frontale e dalla parte posteriore della stufa.

Tale semplice operazione è possibile agendo sulla leva meccanica posta sotto il coperchio del serbatoio (Figura 3). Maggiore è la sua

apertura, maggiore sarà la quantità d’aria destinata alla parte frontale e minore a quella posteriore e viceversa.

Per maggiore chiarezza in Figura 4 viene schematizzata la ripartizione dell’aria calda tra le due uscite (frontale e posteriore) alla massima

potenza di ventilazione e tenendo conto di una canalizzazione.

Non eseguire la regolazione della ripartizione dell’aria con la leva a stufa accesa o privi di protezioni: PERICOLO DI

USTIONI. Le parti metalliche vicine alla leva possono raggiungere una temperatura di 80°C .

Eseguita la regolazione del deflettore, collegare la flangia posteriore di uscita aria calda alla canalizzazione e alla bocchetta. L’uscita aria

calda posteriore ha un diametro di 80 mm. Il tubo inserito nella parete, deve essere però opportunamente isolato per non disperdere

temperatura e insonorizzare l’aria in uscita

Nel caso di canalizzazione doppia (due bocchette di uscita aria calda) è consigliabile che le lunghezze dei tubi siano

simili per distribuire in maniera uniforme l’aria, altrimenti quest’ultima prediligerà la canalizzazione più breve o

con meno tortuosità.

Riportiamo in figura 5 un semplice esempio di canalizzazione vista anteriormente alla stufa.

Servizio Tecnico - Diritti riservati - Riproduzione vietata

FIGURA 3 - Regolazione ripartizione

ventilazione (frontale/posteriore)

FIGURA 4 - Ripartizione aria calda frontale/posteriore

B

J

K

MIN

10%

90%

MAX

80%

20%

FIGURA 5 - Impianto uscita aria vista

frontalmente
Legenda figura 5

A = Ingresso aria fredda

B = canalizzazione e bocchetta uscita aria calda

C = tubo di uscita fumi
