0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
0,5 mt. 1
2
3
0,5 mt.
2
1
3
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1,
5
m
t.
3
2
1
11
2 - ISTRUZIONI PER L’INSTALLAZIONE
COLLEGAMENTI

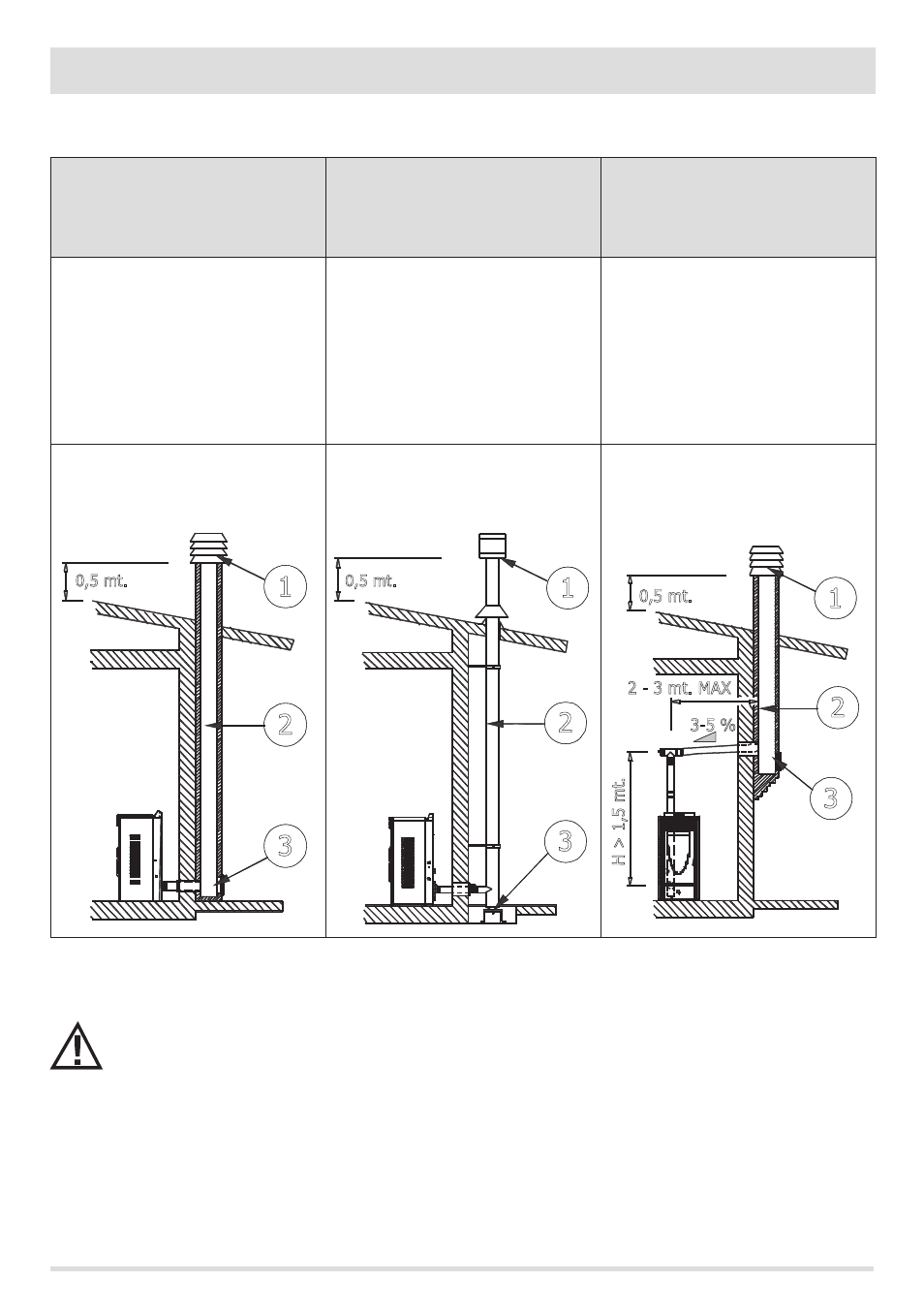

COLLEGAMENTO AL CAMINO COLLEGAMENTO AD UN
CONDOTTO ESTERNO CON TUBO ISOLA-
TO O DOPPIA PARETE
RACCORDO AL CAMINO
Il camino deve avere dimensioni interne
non superiori a cm. 20x20 o diametro 20
cm.; nel caso di dimensioni superiori o
cattive condizioni del camino (es. crepe,
scarso isolamento, ecc.) è consigliato
inserirvi un tubo in acciaio inox del
diametro adeguato per tutta la sua
lunghezza, fino sulla cima.
Il condotto esterno deve avere dimensioni
interne minime di cm. 10x10 o diametro
10 cm. e massime di cm. 20x20 o diametro
20 cm.
Si devono utilizzare solo tubi isolati (doppia
parete) in acciaio inox lisci all’interno (non
sono ammessi tubi inox flessibili) fissati al
muro.
Il raccordo fra prodotto e camino o condotto
fumario, per un buon funzionamento, non
deve essere inferiore al 3% di inclinazione
nei tratti orizzontali la cui lunghezza
complessiva non deve superare i 2/3 m. ed
il tratto verticale da un raccordo a “T” ad un
altro (cambio di direzione) non deve essere
inferiore a 1,5 m.
1) COMIGNOLO ANTIVENTO 2) CAMINO 3) ISPEZIONE
• Verificare con strumenti adeguati che ci sia un tiraggio min. di almeno 5 Pa.
• Prevedere alla base del camino un ispezione per il controllo periodico e la pulizia che deve essere fatta
annualmente.
• Eseguire il raccordo al camino a tenuta con raccordi e tubi da noi consigliati (marcati CE secondo EN1856-2 con
requisiti minimi T200 e P1).
• Controllare tassativamente che sia installato un comignolo antivento secondo le norme vigenti.
• Questo tipo di collegamento, anche in caso di mancanza momentanea di corrente, assicura l’evacuazione dei
fumi.
