14-SCHEDA ELETTRONICA

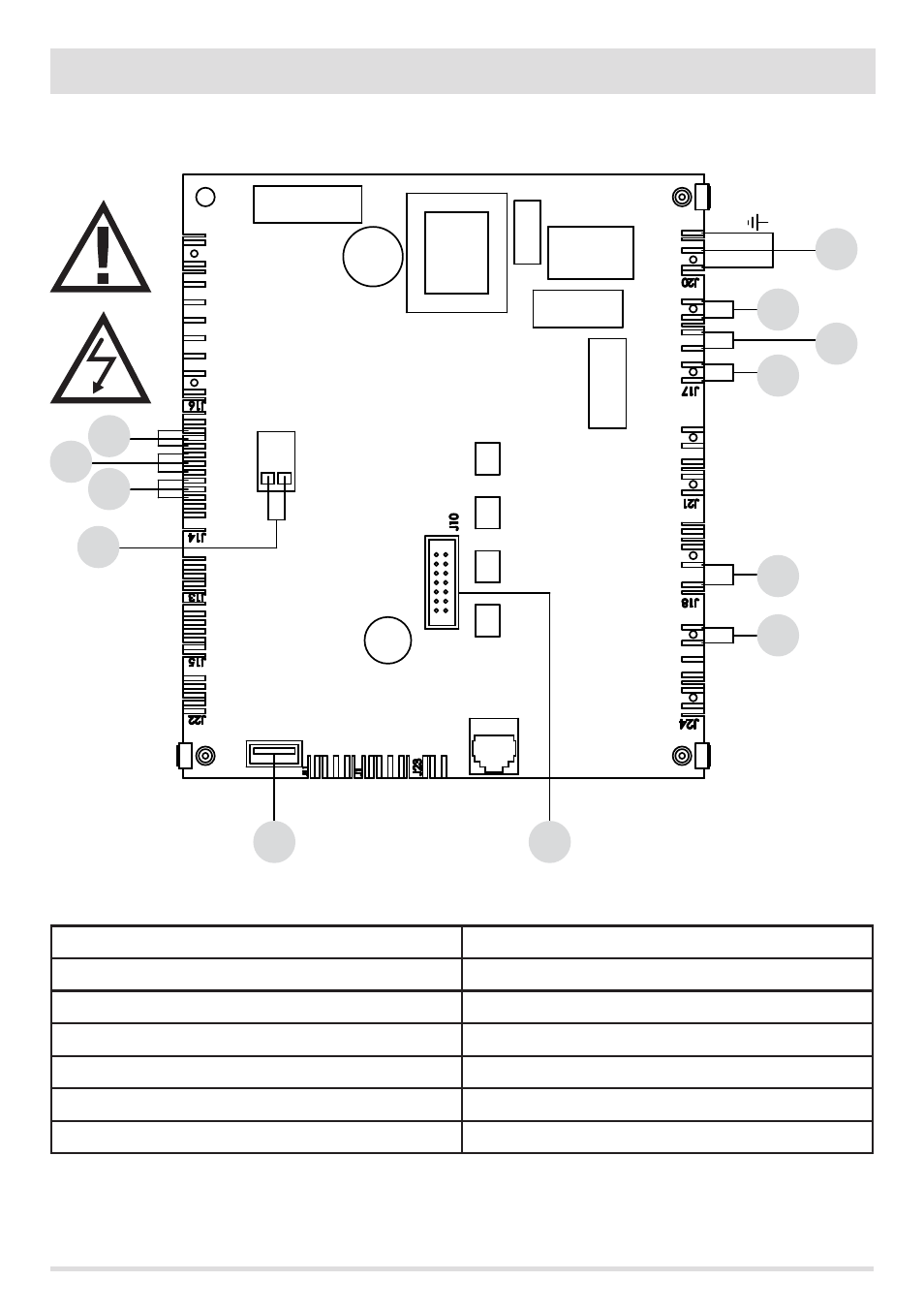

LEGENDA CABLAGGI SCHEDA MADRE
1. ENCODER VENTILATORE FUMI 8. VENTILATORE ARIA
2. ENCODER MOTORIDUTTORE 9. MOTORIDUTTORE
3. TRASDUTTORE DI PRESSIONE 10. VENTILATORE FUMI
4. SONDA TEMPERATURA FUMI 11. CANDELETTA
5. AGGIORNAMENTO SOFTWARE 12. INTERRUTTORE
6. PANNELLO DI EMERGENZA
7. TERMOPROTETTORE SERBATOIO
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
