5-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata
CANALIZZAZIONE USCITA ARIA CALDA
Il prodotto ha la possibilità di distribuire l’aria calda secondo il metodo della Convezione Forzata mediante l’uso di un kit di ventilazione
forzata (in dotazione).
Esiste la possibilità di avere il prodotto con due tipi di kit:
• Comfort Air Slim.
• Comfort Air Basic.
Le principali caratteristiche dei due kit sono:
• Kit Comfort Air Slim - diffusore multi 12, canalizzazione di diam.60 mm e motore tra inserto e diffusore.
• Kit Comfort Air Basic - diffusore multi 20, canalizzazione di diam.100 mm e motore posizionato dietro al diffusore.
A seconda del kit scelto è possibile applicare altri tipi di diffusori opzionali.
Per l’installazione si rimanda al manuale dedicato all’interno del kit.
Nell’ambiente di installazione sarà opportuno prevedere una presa d’aria al fine di garantire l’aria per la combustione.

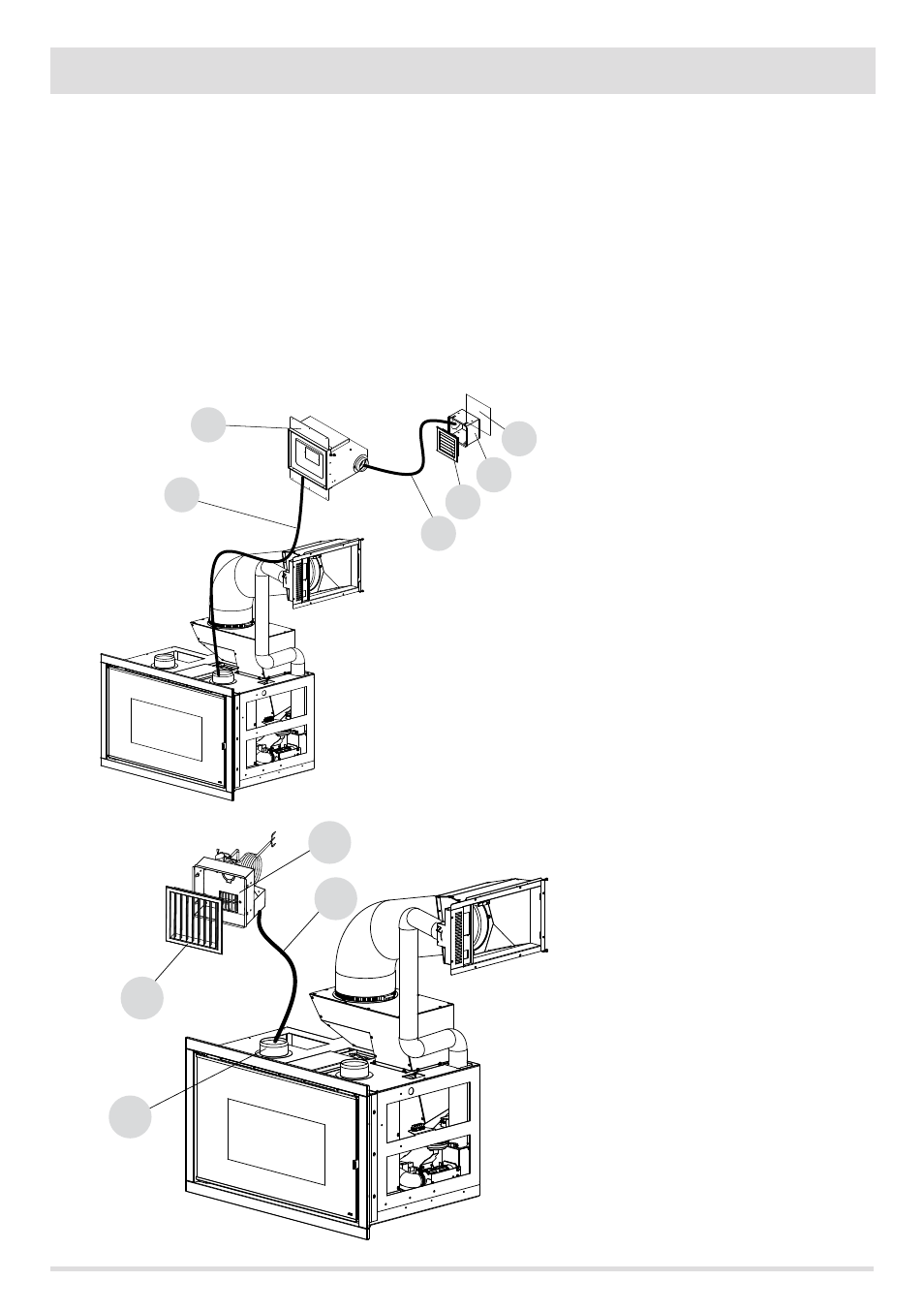

ESEMPIO DI INSTALLAZIONE KIT COMFORT
AIR BASIC
1 - DIFFUSORE MULTIDIREZIONALE
2 - GRUPPO VENTILATORE
3 - TUBO D.100
4 - FLANGIE DI COLLEGAMENTO TUBO D.100
ESEMPIO DI INSTALLAZIONE KIT COMFORT
AIR SLIM
1 - DIFFUSORE MULTIDIREZIONALE
2 - TELAIO DIFFUSORE
3 - FORO PARETE 103*103
4 - KIT VENTILATORE
5 - TUBO D.60
6 - TUBO D.100
