COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro del prodotto e poi ad una presa elettrica a parete che deve rimanere sempre accessibile.
Se questo non fosse possibile, inserire in fase d’installazione degli opportuni dispositivi di disconnessione dalla rete di alimentazione,
conformemente alle norme nazionali di impiantistica elettrica.
Nel periodo di inutilizzo è consigliabile togliere il cavo di collegamento alla rete elettrica.
COLLEGAMENTO ELETTRICO DEI VENTILATORI
Nel kit in dotazione vengono forniti 2 cavi siliconici lunghi 2,5 metri per il cablaggio dei ventilatori. Iniziare cablando come segue:
Nella posizione 2 collegare il filo giallo/verde mentre nella posizione 1 collegare i restanti due fili (non ha importanza la sequenza dei
colori perché i ventilatori non hanno una polarizzazione) (fig.7).
Avvitato al montante della struttura, nella parte alta, si trova la morsettiera in cui si dovranno cablare i cavi del ventilatore (fig.8).
Collegare i due cavi di messa a terra dei ventilatori nel primo morsetto a sinistra (T). Collegare i rimanenti due cavi provenienti dal
ventilatore di SX con i morsetti cablati con i cavi bianchi (B). Collegare i rimanenti due cavi provenienti dal ventilatore di DX con i morsetti
cablati con i cavi viola (V).
IMPORTANTE!
Il cavo per il collegamento del ventilatore è in materiale siliconico per sopportare le alte temperature. In caso di
prolungamenti del cavo (oltre i 2,5 m) e comunque in ogni occasione, accertarsi che il cavo non vada a contatto con
le parti calde del monoblocco, e dei tubi di raccordo dell’aria all’interno del rivestimento o della struttura.

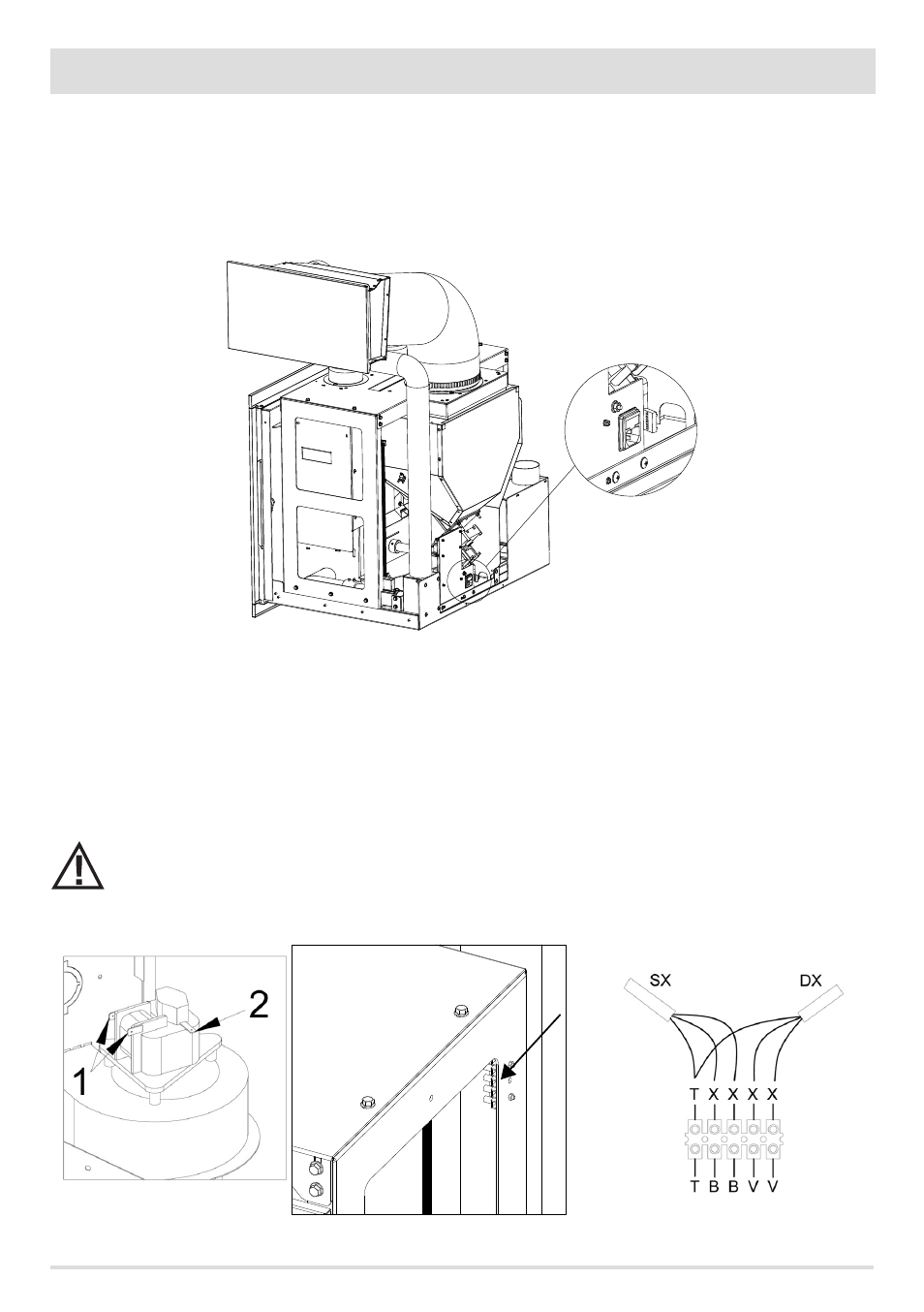

FIGURA 7– POSIZIONE MORSETTI VENTILATORI FIGURA 8– POSIZIONE CAVI SULLA MORSETTIERA
