A
B
C
20
5-MONTAGGIO
ARIA COMBURENTE
Il prodotto durante il suo funzionamento, preleva una certa quantità di aria dall’ambiente in cui è installato, quest’aria dovrà essere
integrata attraverso una presa d’aria.
In questo prodotto l’ingresso d’aria comburente avviene direttamente dalla griglia, posta sullo sportello di caricamento pellet, in modo
autonomo. E’ necessario collegare il tubo diam. 65 mm in dotazione al prodotto e allo sportello come indicato in figura.
L’utente può decidere di prelevare l’aria comburente dall’esterno, in questo caso è necessario collegare il tubo al prodotto e ad una presa
d’aria esterna.
CANALIZZAZIONE USCITA ARIA CALDA
Il prodotto ha la possibilità di distribuire l’aria calda secondo il metodo della Convezione Forzata mediante l’uso di un kit di ventilazione
forzata (in dotazione).
Esiste la possibilità di avere il prodotto con due tipi di kit:
• Comfort Air Slim.
• Comfort Air Basic.
Le principali caratteristiche dei due kit sono:
• Kit Comfort Air Slim - diffusore multi 12, canalizzazioniedi diam.60 mm e motore tra termocamino e diffusore.
• Kit Comfort Air Basic - diffusore multi 20, canalizzazione di diam.100 mm e motore posizionato dietro al ventilatore.
A seconda del kit scelto è possibile applicare altri tipi di diffusori opzionali.
Per l’installazione si rimanda al manuale dedicato all’interno del kit.
Nell’ambiente di installazione sarà opportuno prevedere una presa d’aria al fine di garantire l’aria per la combustione.

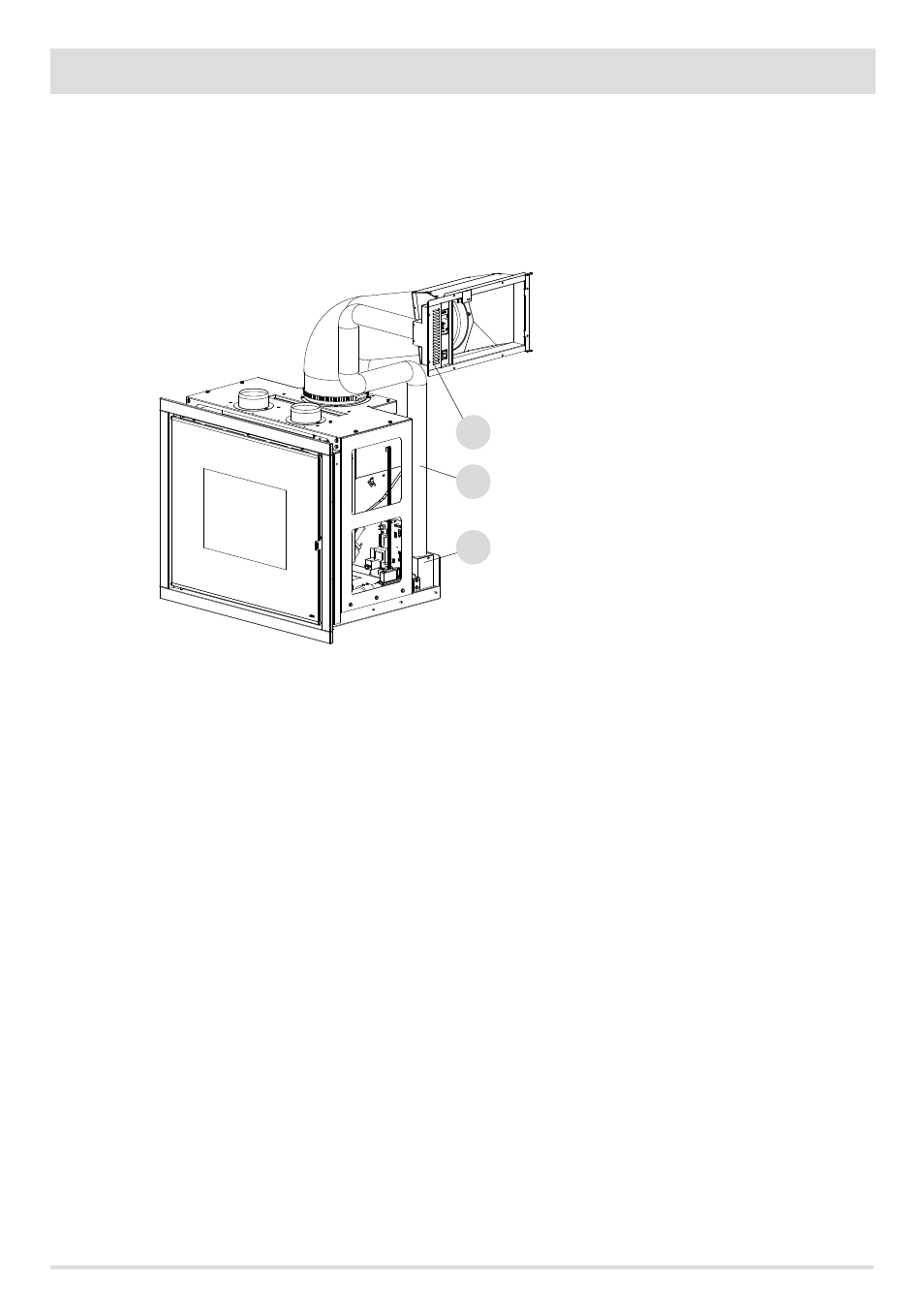

A - INGRESSO ARIA DA SPORTELLO DI
CARICAMENTO PELLET
B - TUBO
C - COLLEGAMENTO TUBO AL PRODOTTO
