STUFE A PELLET

Capitolo 3

MANUALE DI INSTALLAZIONE E UTILIZZO

pag.

27

Installazione e montaggio

Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

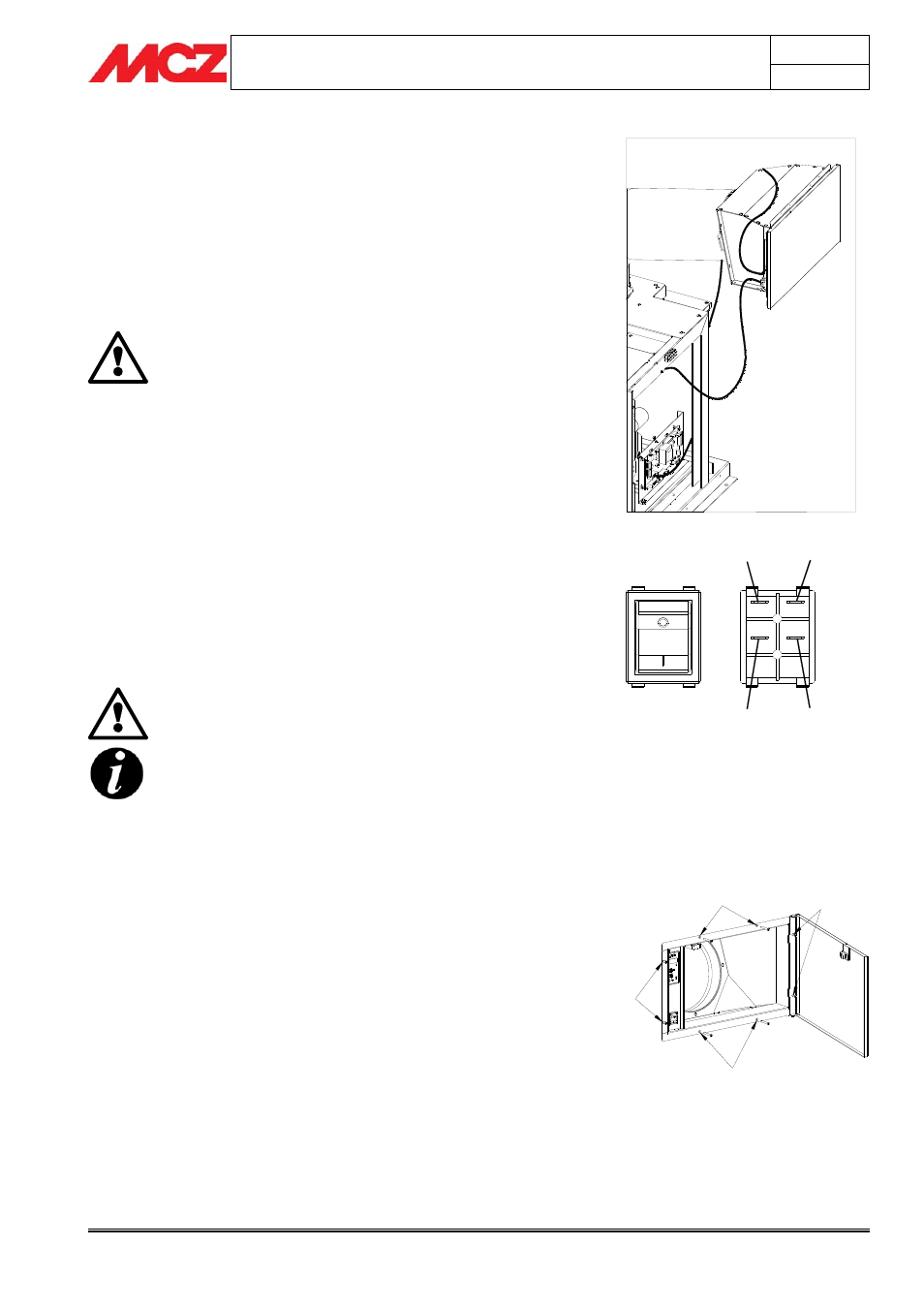

3.16.1. Montaggio pannello di emergenza e

interruttore generale

Come precedentemente riportato, il pannello di emergenza e

l’interruttore generale, sono già collegati ai rispettivi cavi dalla casa

costruttrice e arrotolati e ricoverati provvisoriamente sul lato destro del

monoblocco (vedi figura). Senza scollegarli, portare i cavi ed i pannelli

in corrispondenza del foro della cappa destinato all’alloggiamento dello

sportello. Una volta realizzata la cappa eseguire il montaggio dei pannelli

al telaio dello sportello.

Prestare la massima attenzione quando si

movimentano i pannelli collegati ai relativi cavi.
I cavi devono rimanere in zone lontane dal calore o

in zone dove non possono essere danneggiati

dall’eventuale estrazione del monoblocco.


Per il fissaggio dei pannelli comando procedere come segue:

 Impugnare il telaio dello sportello e operare dal retro
 Prendere il pannello di emergenza (2), inserire il pannello nella

feritoia più grande facendolo passare sopra allo scivolo del

caricatore e facendo passare l’antenna ricevitore nell’apposito

scanso senza danneggiarla.

 Prendere l’interruttore generale (1), scollegare

momentaneamente i cavi e incastrarlo nella sua sede.

 Riattaccare i cavi ai relativi morsetti, come in figura, dal punto 1

facendoli passare il più distante possibile dal cavo flat.

Per un corretto funzionamento far passare il cavo flat

e il cavo dell’interruttore lontani tra loro, con percorsi

diversi.
Non forzare in nessun caso l’inserimento del

connettore.
Non piegare o attorcigliare i cavi.
Non modificare i connettori o i cablaggi o i supporti

dei pannelli.
I cavi devo passare lontani da fonti di calore

3.16.2.

Montaggio sportello

 Una volta eseguito il cablaggio elettrico, prima di fissare

definitivamente lo sportello alla cappa, eseguire una prova di

funzionamento.

 Se il test ha dato esito positivo fissare lo sportello alla cappa

mediante quattro viti, usufruendo dei quattro fori presenti sul

telaio dello sportello stesso marcati con la lettera (B).

 I fori marcati sui profili orizzontali dello sportello (A) servono

invece a fissare il telaio dello sportello al telaio dello scivolo per

fissare definitivamente i due elementi racchiudendo nel mezzo

la parete della cappa.

 Preventivamente sulla cappa è necessario eseguire un foro

rettangolare ad una altezza determinata da come sono state

fissate le gambe (vedi cap.3.4 del manuale.)

A

A

B

B

Fissaggio sportello cablato alla cappa

N R

B M

N= nero
R= rosso
B= blu
M= marrone

1

2
