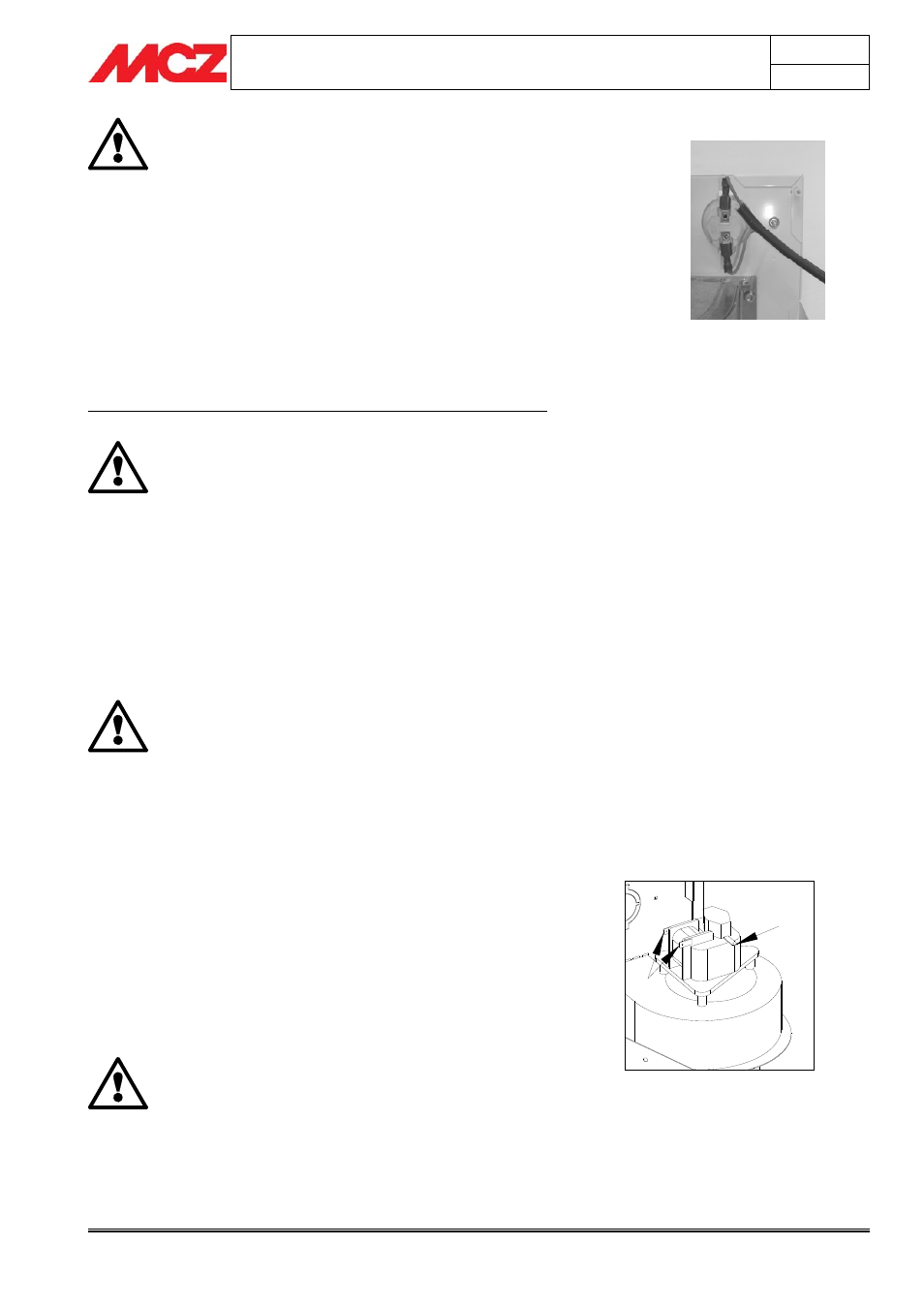

STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
23
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
IMPORTANTE!
Il cavo per il collegamento della lampada e’ in
materiale siliconico per sopportare le alte
temperature. In caso di prolungamenti del cavo (oltre i
2,5 m) e comunque in ogni occasione, accertarsi che il
cavo non vada a contatto con le parti calde del
monoblocco, e dei tubi di raccordo dell’aria all’interno
del rivestimento o della struttura.
Se si installa il kit di ventilazione munito di
illuminazione, e’ necessario pre-montare la lampada
sul kit prima di inserirlo nel foro.
L’interruttore della lampada non è compreso nella
fornitura.
MANUTENZIONE DELLA BOCCHETTA CON ILLUMINAZIONE
ATTENZIONE!
SCOLLEGARE IL CAVO DI ALIMENTAZIONE 230 V
PRIMA DI ESEGUIRE QUALSIASI MANUTENZIONE.
 Sostituzione lampada
1. togliere la bocchetta forzando lateralmente sul bordo della
stessa.
2. svitare la lampada non funzionante
3. avvitare la nuova lampada (15 Watt).
4. reinserire la bocchetta
Utilizzare esclusivamente delle lampade ad alta
resistenza alla temperatura come quelle utilizzate
all’interno dei forni da cucina.
 Pulizia plafoniera in vetro della bocchetta
1. Aprire lo sportello che contiene la vaschetta di
deumidificazione.
2. Togliere la vaschetta
3. Con la chiave in dotazione allentare le due viti, in modo che la
staffa che sostiene il vetro, possa scorrere sulle apposite asole.
Con una mano sostenere il vetro e con l’altra agire sulla staffa
in modo da liberarlo. Estrarlo e pulirlo.
4. Una volta pulito il vetro, reinserirlo nell’apposita sede e
bloccarlo compiendo a ritroso le operazioni precedentemente
descritte.
5. Riposizionare la vaschetta e lo sportello.
IMPORTANTE!
Quando si svitano le viti per togliere il vetro con una
mano tenere il vetro in sicurezza altrimenti cade.
1
2
Figura 7– Posizione morsetti ventilatori
Figura 6-Collegamenti elettrici lampada
