10. SCHEMI ELETTRICI

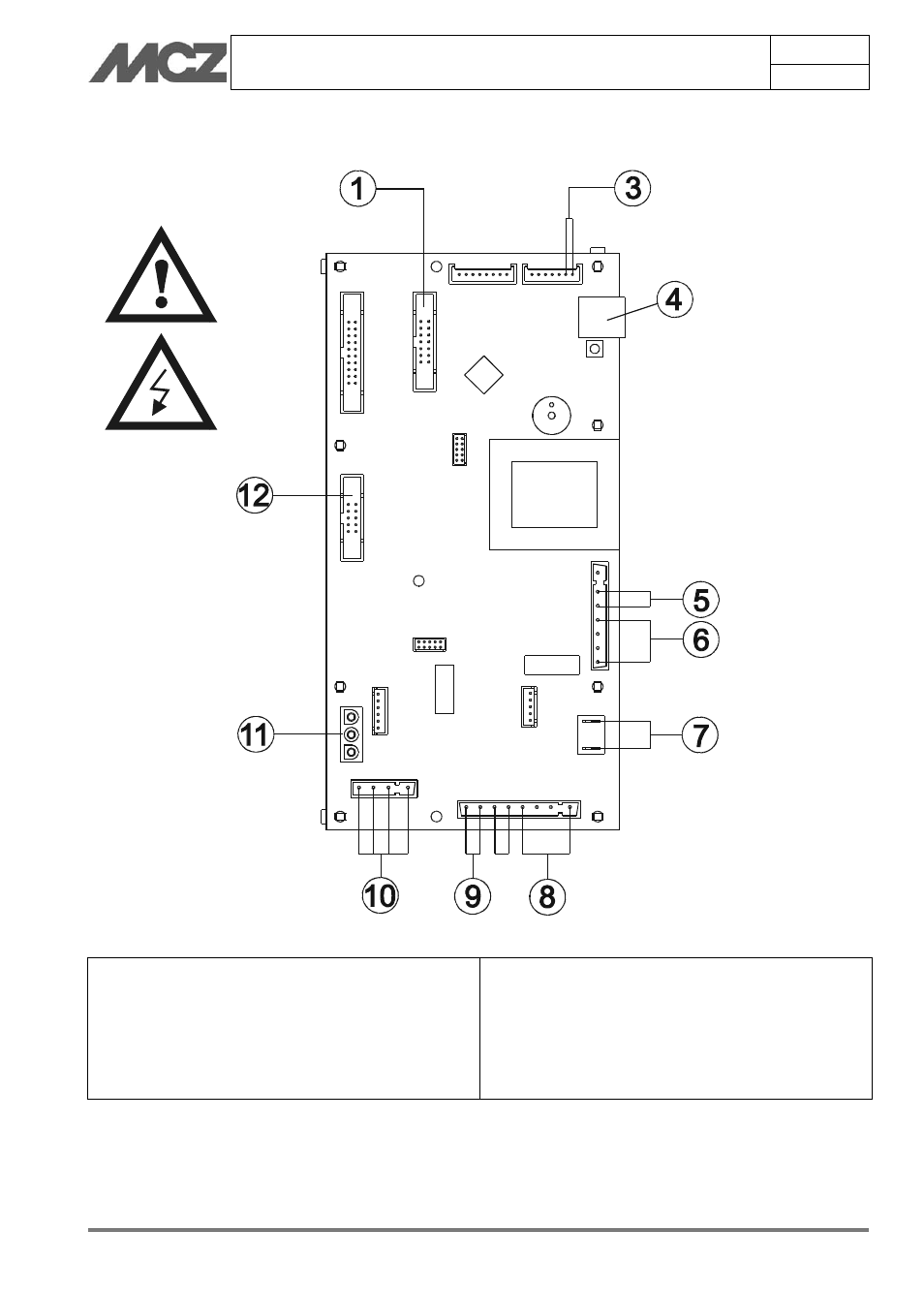

LEGENDA CABLAGGI SCHEDA MADRE
1. Pannello emergenza
3. Sonda fumi
4. Connessione modem
5. Interruttore
6. Candeletta
7. Ventola espulsione fumi 8. Motoriduttore
9. Termostato a contatto
10. Ventilatori aria
11. Controllo giri ventola espulsione fumi
12. Sensore portata aria
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente
l’una dall’altra.
