STUFE A PELLET Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 40
Struttura del menù Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
SONDA
POS.14
CAVO TERMOSTATO
AMBIENTE

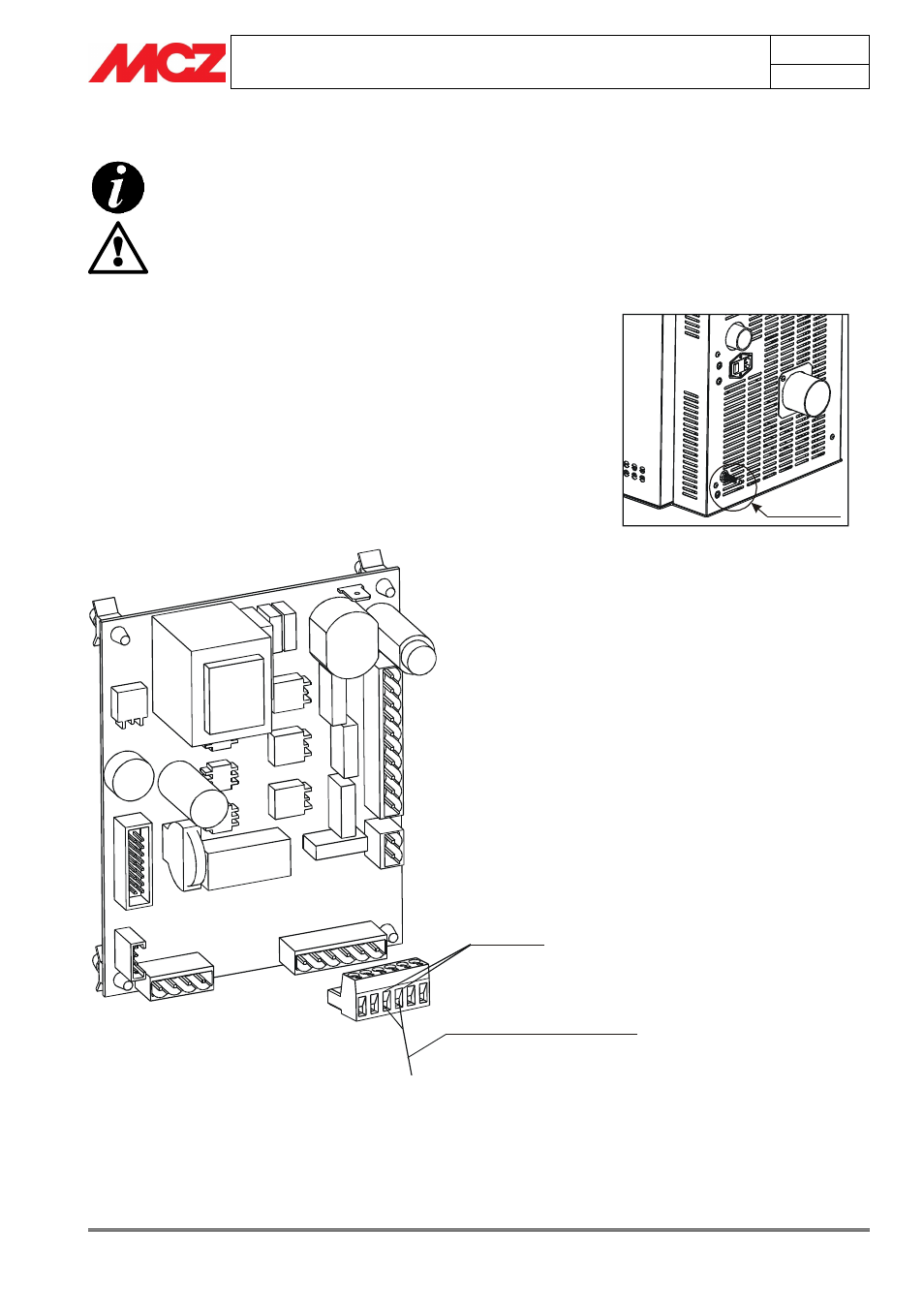

5.4.6. Collegamento ad un termostato ambiente
Il termostato ambiente non è compreso nella stufa e
la sua installazione deve essere effettuata da un
tecnico specializzato.
ATTENZIONE!
I cavi elettrici non devono andare a contatto con le
parti calde della stufa.
La stufa può essere collegata anche ad un termostato ambiente. La
procedura da seguire per il collegamento elettrico è la seguente:
 Collegare i due fili del cavo che provengono dal termostato
ambiente ai due morsetti liberi del connettore (posizione 14
scheda elettronica cap.9). Per far ciт и necessario:
o svitare il cappuccio di protezione della sonda
o Far passare i due fili per il cappuccio di protezione e
infilarli sul foro assieme alla sonda.
o Tirare i due fili per effettuare il collegamento sulla
scheda in corrispondenza del morsetto 14 (vedi cap.9)
o Richiudere il cappuccio di protezione.
