7 5
4
9
8
10
13
12
11
2
3
1
6
14
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
70

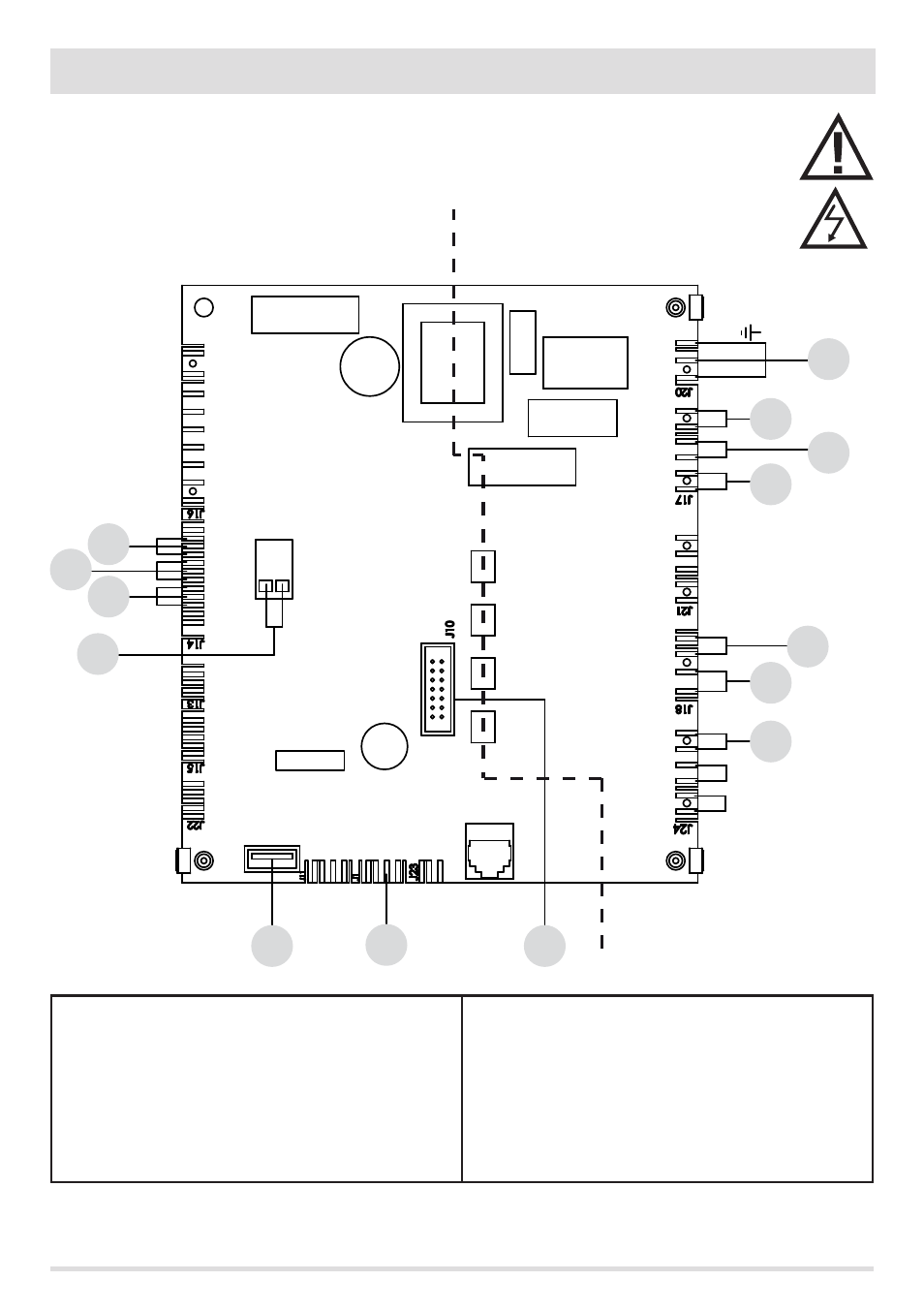

22-SCHEDA ELETTRONICA STUFE COMFORT AIR CON DUE VENTILATORI
LEGENDA CABLAGGI STUFE COMFORT AIR CON 2 VENTILATORI
1. ENCODER VENTILATORE FUMI
2. ENCODER MOTORIDUTTORE
3. TRASDUTTORE DI PRESSIONE
4. SONDA TEMPERATURA FUMI
5. AGGIORNAMENTO SOFTWARE (USB)
6. COMUNICAZIONE MODBUS PER MODEM, WI-FI, ......
7. PANNELLO DI EMERGENZA
8. TERMOPROTETTORE SERBATOIO
9. VENTILATORE ARIA 1
10. MOTORIDUTTORE
11. VENTILATORE FUMI
12. CANDELETTA
13. INTERRUTTORE
14. VENTILATORE ARIA 2
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
CAVI ELETTRICI IN TENSIONE
SCOLLEGARE IL CAVO DI ALIMENTAZIONE 230V PRIMA DI EFFETTUARE
QUALSIASI OPERAZIONE SULLE SCHEDE ELETTRICHE
