Alta tensione bassa tensione, Scheda elettronica stufe air – MCZ Ego 2.0 AIR Manuale d'uso
Pagina 71
7
5
4
9
8
10
15
12
11
2
3
1
6
+
-
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO
BLU
ALTA TENSIONE
BASSA TENSIONE
-
+
GND
12V
6,3 AT
14
13
69
21-SCHEDA ELETTRONICA STUFE AIR
Servizio Tecnico - Diritti riservati - Riproduzione vietata

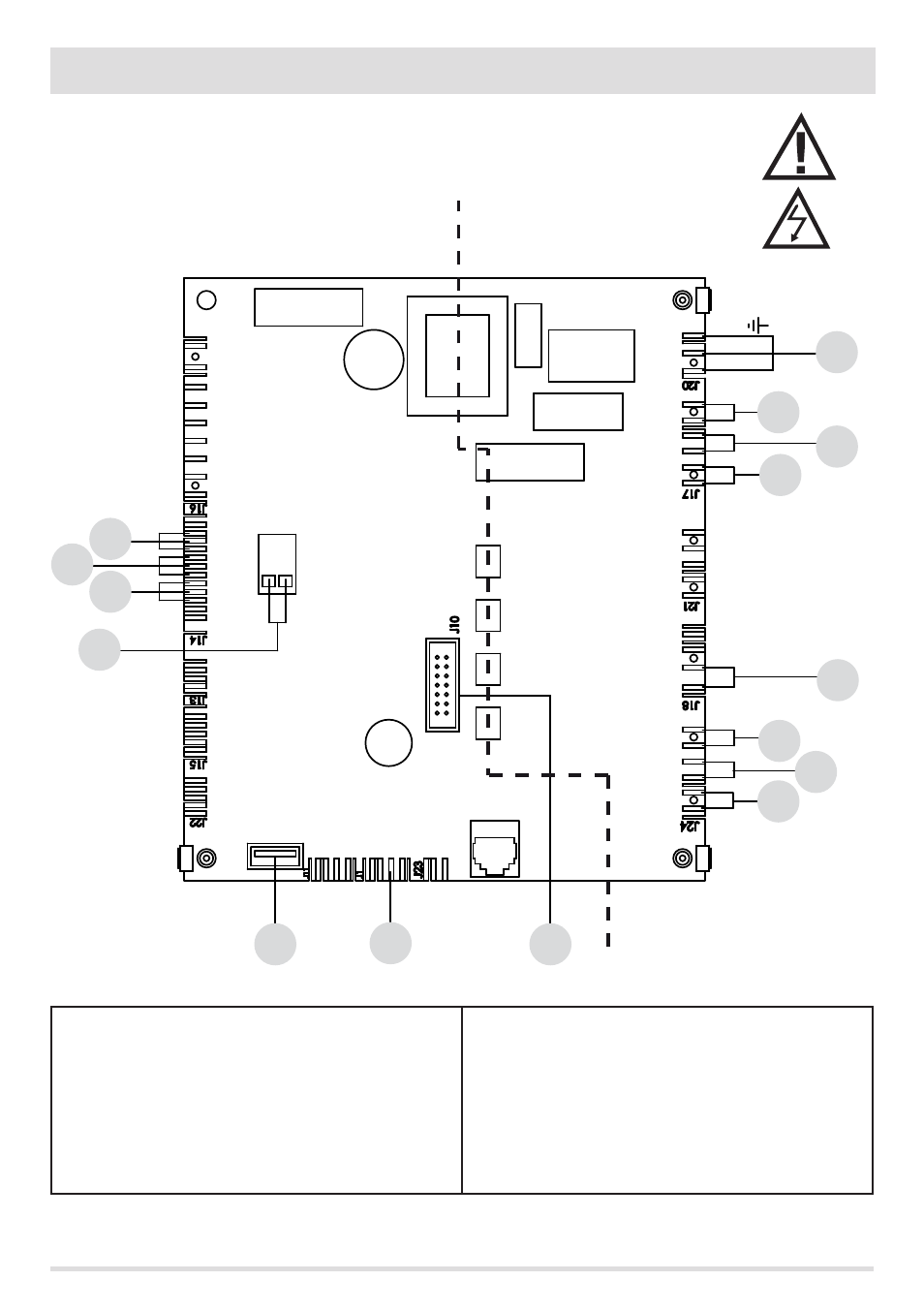

LEGENDA CABLAGGI STUFE AIR
1. ENCODER VENTILATORE FUMI
2. ENCODER MOTORIDUTTORE
3. TRASDUTTORE DI PRESSIONE
4. SONDA TEMPERATURA FUMI
5. AGGIORNAMENTO SOFTWARE (USB)
6. COMUNICAZIONE MODBUS PER MODEM, WI-FI, ......
7. PANNELLO DI EMERGENZA
8. TERMOPROTETTORE SERBATOIO
9. VENTILATORE ARIA 1
10. MOTORIDUTTORE
11. VENTILATORE FUMI
12. CANDELETTA
13. INTERRUTTORE
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
CAVI ELETTRICI IN TENSIONE
SCOLLEGARE IL CAVO DI ALIMENTAZIONE 230V PRIMA DI EFFETTUARE
QUALSIASI OPERAZIONE SULLE SCHEDE ELETTRICHE
