G1
G2
G3
M Q
x
v
45
7-SMONTAGGIO STUFA LAM
Servizio Tecnico - Diritti riservati - Riproduzione vietata

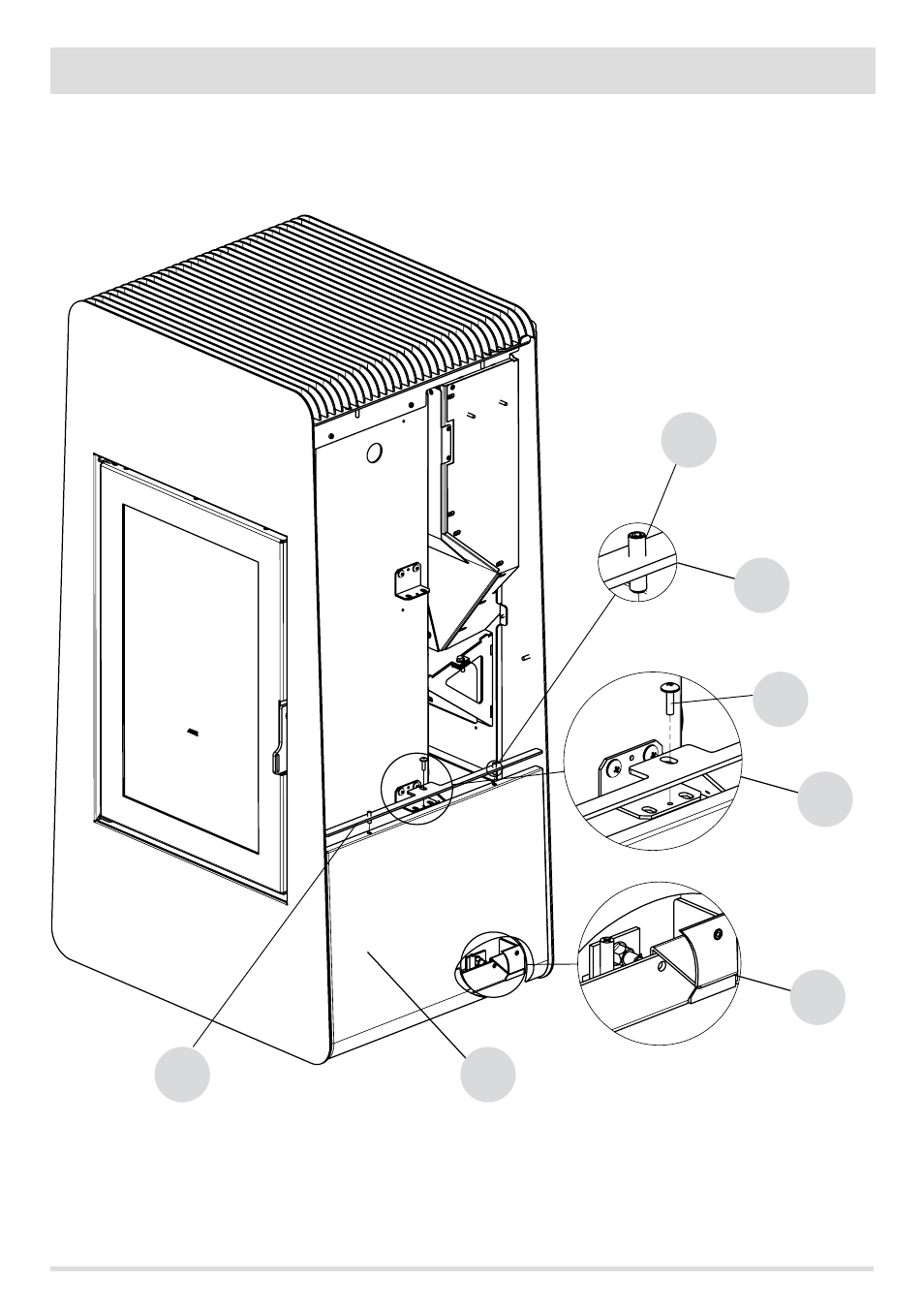

Prendere il primo pannello “M” (con la parte curva rivolta verso il basso) e inserirlo in basso alla struttura tramite la staffa già montata
sul retro del pannello (vedi particolare “G1”). Successivamente avvicinare il pannello alla struttura, appoggiare superiormente la barra “Q”
in dotazione e inserire le due spine “x” nei fori per fissarla al pannello in pietra (parte della spina rimarrà esterna alla barra “Q” per poter
fissare il pannello superiore “N”). Fissare tramite la vite “v” la barra “Q” alla staffa “F1” fissata precedentemente alla struttura.
