z
J
K
G
43
7-SMONTAGGIO STUFA LAM
Servizio Tecnico - Diritti riservati - Riproduzione vietata

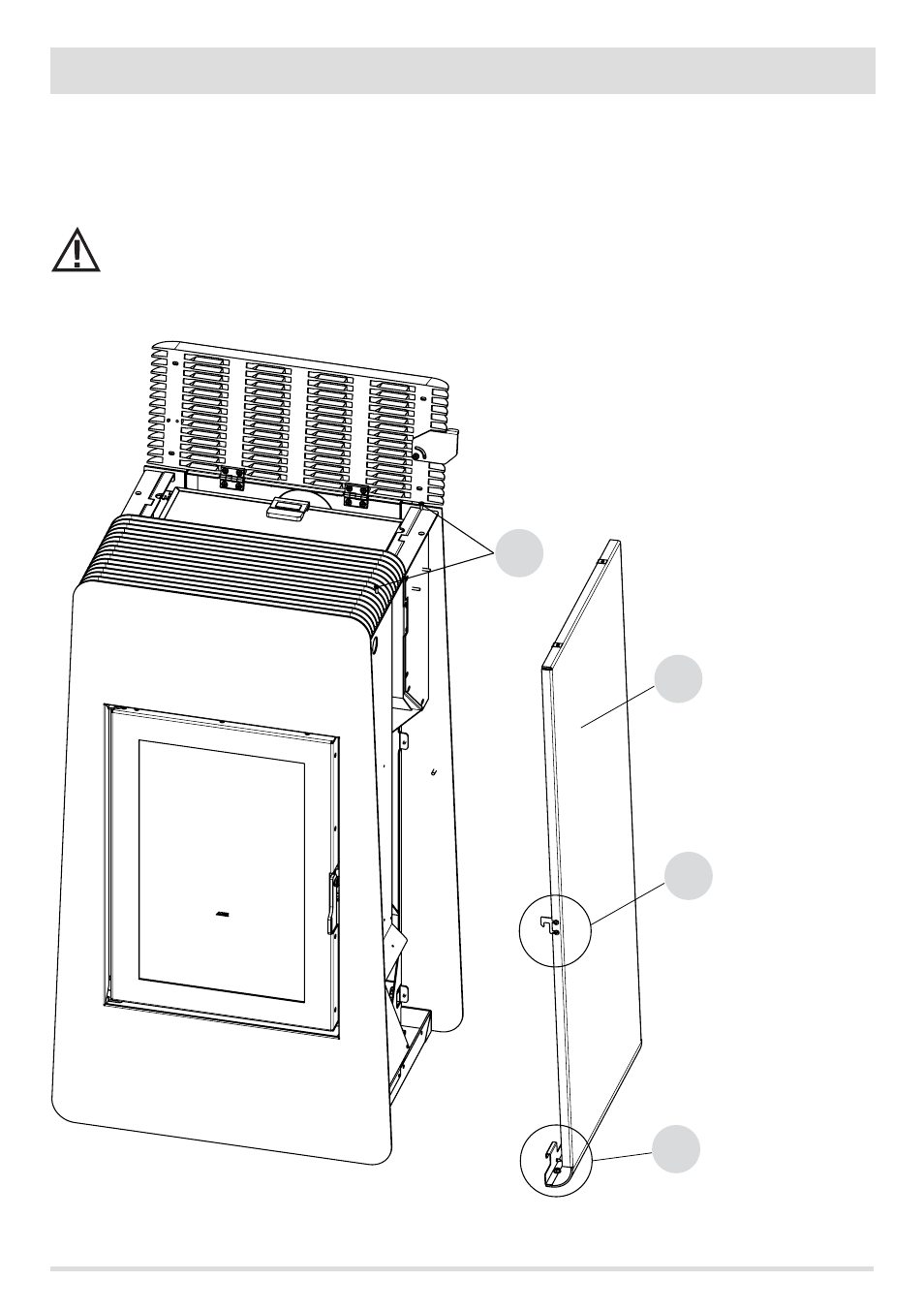

MONTAGGIO PANNELLO LATERALE IN RETE
Questa è l’unica parte che viene consegnata assieme alla struttura però non assemblata.
Prendere il fianco “G” avvicinarlo alla struttura e far entrare i due ganci inferiori “K” e i due ganci intermedi “J” nella struttura.
Successivamente avvitare le due viti superiori “z” per fissare stabilmente il pannello alla struttura. Ripetere la stessa operazione per
entrambi i pannelli.
Attenzione!!
Se sono stati acquistati dei kit accessori (es: kit di ventilazione, interfaccia Web ...) è consigliato installare prima gli
accessori e poi i pannelli laterali.
