POW8002
IT
Copyright © 2014 VARO P a g . | 8 www.varo.com
7.2
Impostazione dell’angolo obliquo

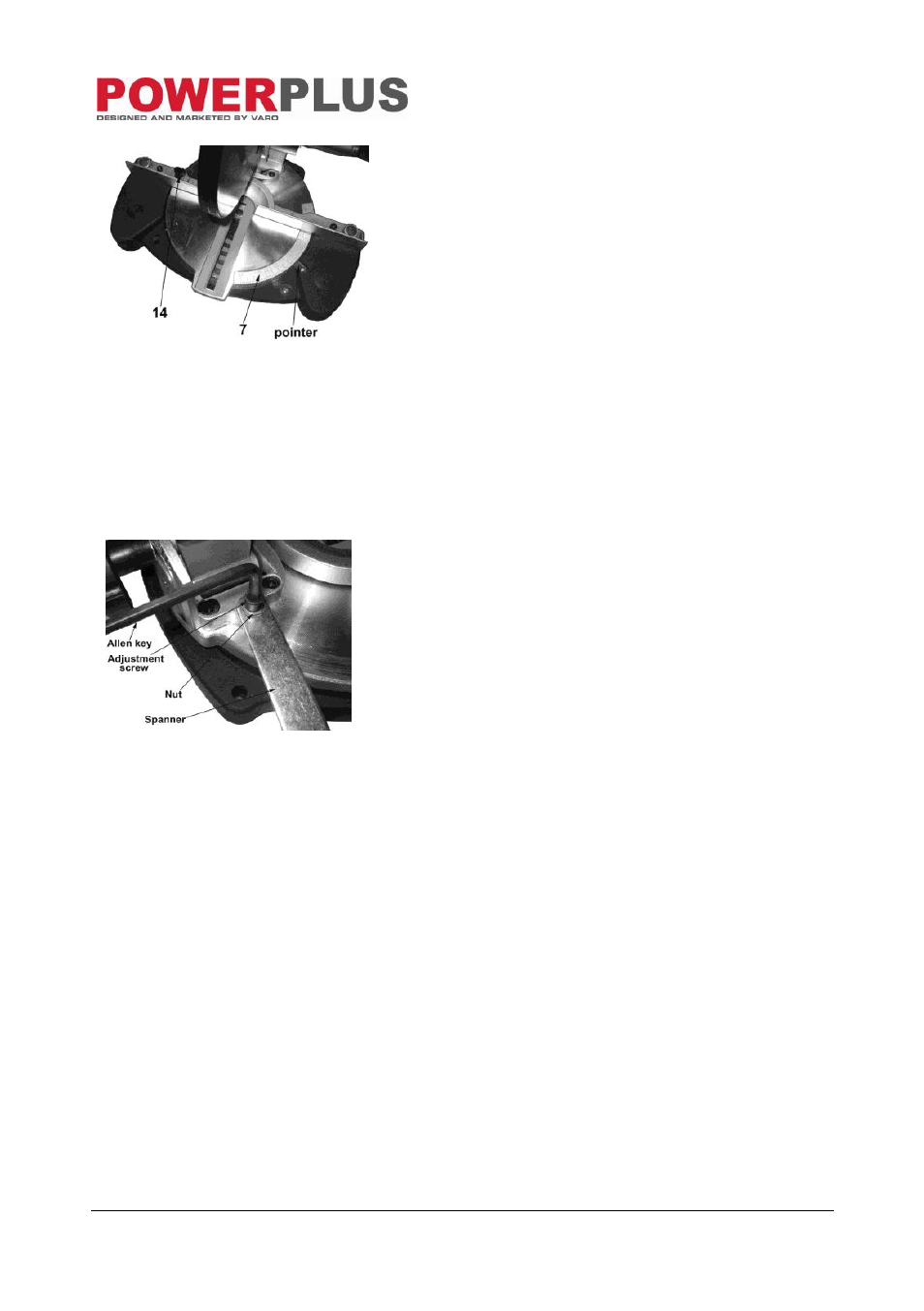

Fig. 6
Allentare la manopola di bloccaggio per l’angolo
obliquo (14) e ruotare il tavolo della sega a sinistra o a
destra fino a portare nella posizione desiderata
l'indicatore del calibro di misurazione (7) per l’angolo
obliquo, quindi serrare la manopola di bloccaggio (14).
7.3 Taratura del calibro di misurazione per l’angolo di smusso
I calibri di misurazione vengono impostati in fabbrica, ma per eseguire lavori di precisione è
consigliabile controllarli e se necessario tararli nel modo seguente:
Fig. 7
 Angolo di smusso di 90°: Bloccare il braccio
superiore in posizione abbassata mediante la
manopola di sgancio (18), quindi impostare gli angoli
di smusso e obliquo su 0° sul calibro di misurazione.
Se l’angolo non è un angolo di smusso di 90°,
posizionare un goniometro lateralmente alla lama e
al tavolo della sega. Aiutandosi con una chiave a
brugola (in dotazione), ruotare in senso orario o
antiorario la vite di regolazione (5) fino ad ottenere
l’angolazione desiderata, quindi serrare il dado con la
chiave (fornita in dotazione). (vedere fig. 7)
 Angolo di smusso di 45°: Bloccare il braccio
superiore in posizione abbassata mediante la
manopola di sgancio (18), quindi impostare l’angolo
di smusso su 45° e l’angolo obliquo su 0° sul calibro
di misurazione. Se
l’angolo non è un angolo di
smusso di 45°, posizionare un goniometro
lateralmente alla lama e al tavolo della sega.
Regolare l’altezza della vite di regolazione (15) fino
ad ottenere l’angolo di smusso corretto. Infine serrare
il dado e controllare nuovame
nte l’angolo di smusso.
Allen Key = chiave a brugola
Adjustment screw = vite di
regolazione
Nut = dado
Spanner = chiave
