6.2
Manopola di sgancio
La manopola di sgancio (18) serve a tenere abbassata la testa di taglio durante il trasporto o
l’immagazzinaggio della sega per tagli obliqui. Non utilizzare mai la sega quando la testa di
taglio è bloccata dalla manopola di sgancio.
6.3
Bloccaggio mandrino
Il bloccaggio mandrino (19) serve a impedire la rotazione della lama all'interno della sega.
Abbassare e tenere abbassato il bloccaggio mandrino mentre si installa o rimuove la lama con
l’ausilio di una chiave.
6.4
Sostituzione della lama
Nota: Prima di sostituire la lama della sega, spegnere l’interruttore e
scollegare la spina dalla presa di corrente.

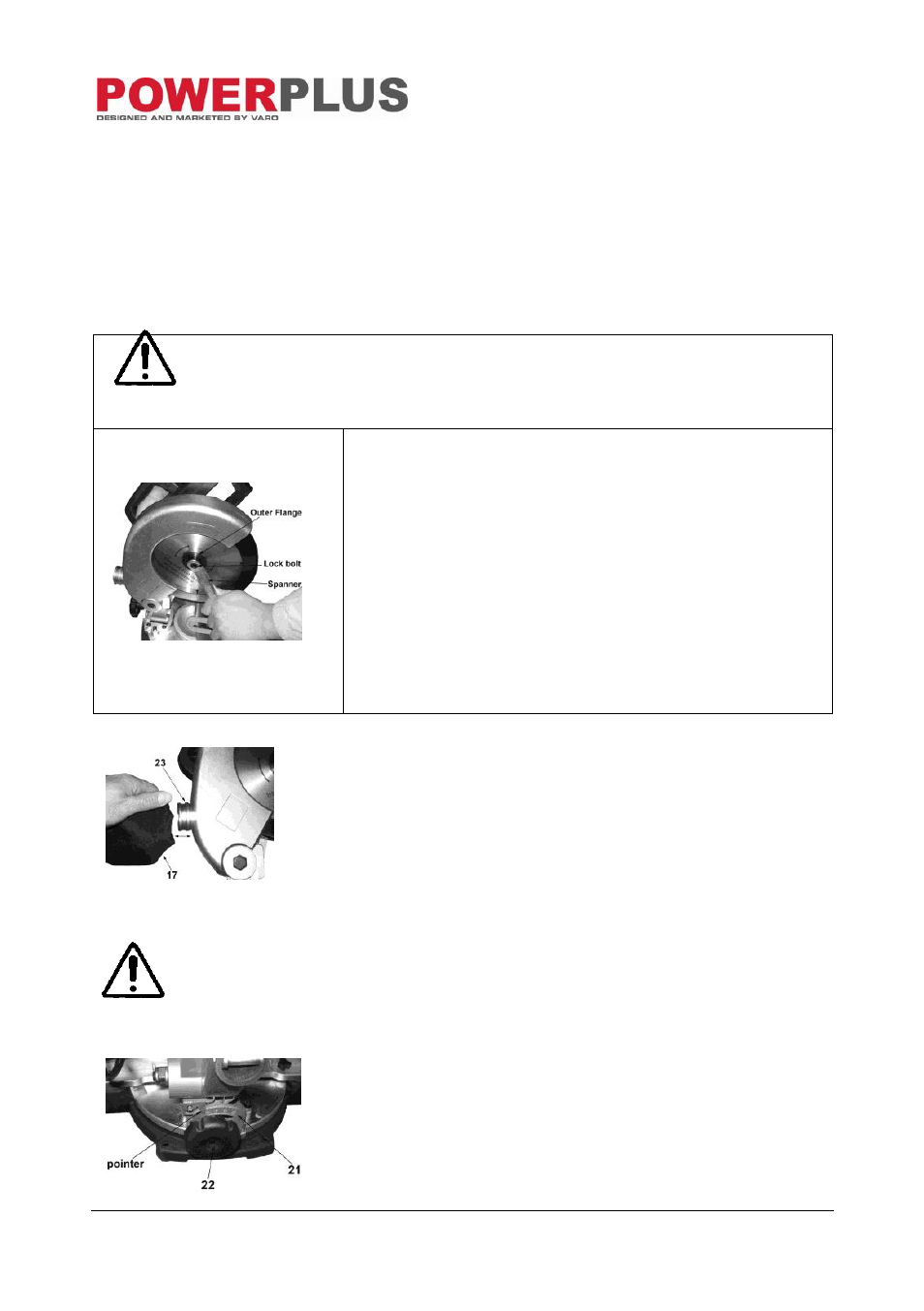

Fig. 3
Premere il bloccaggio mandrino (19) per attivarlo e
ruotare manualmente la lama della sega fino a
bloccarla.
Allentare il bullone di bloccaggio della lama ruotandolo
in senso orario con l’ausilio di una chiave (in
dotazione).
Rimuovere il bullone di bloccaggio, la flangia esterna,
la lama della sega e la flangia interna.
Rimuovere trucioli o segatura dal mandrino e dalle
flange.
Montare la nuova lama, le flange e il bullone di
bloccaggio. Controllare che il senso di rotazione della
lama sia corretto per il motore.
6.5
Montaggio del sacco raccoglipolvere
Fig. 4
Montare il sacco raccoglipolvere (17) sull'uscita
polvere (23).
7 REGOLAZIONI
Nota: prima di qualsiasi intervento di riparazione o manutenzione,
accertarsi sempre che l'apparecchio sia spento e scollegato dalla rete di
alimentazione.
7.1
Impostazione dell’angolo di smusso
Fig 5
Allentare la manopola di bloccaggio per l’angolo di
smusso (22) ed inclinare a sinistra il braccio
superiore della sega fino a posizionare l'indicatore
del calibro di misurazione (21) sull'angolo
desiderato, quindi serrare la manopola di
bloccaggio (22).
Pointer = indicatore
