Applicazione dei coperchi
IT-18
z Dopo aver completato le regolazioni da 1 a 6, stringere la vite con rondella elastica (vite di fissaggio)
in modo sicuro.
Applicare i coperchi superiore e inferiore della piastra di ancoraggio a parete e il coperchio per il braccio.

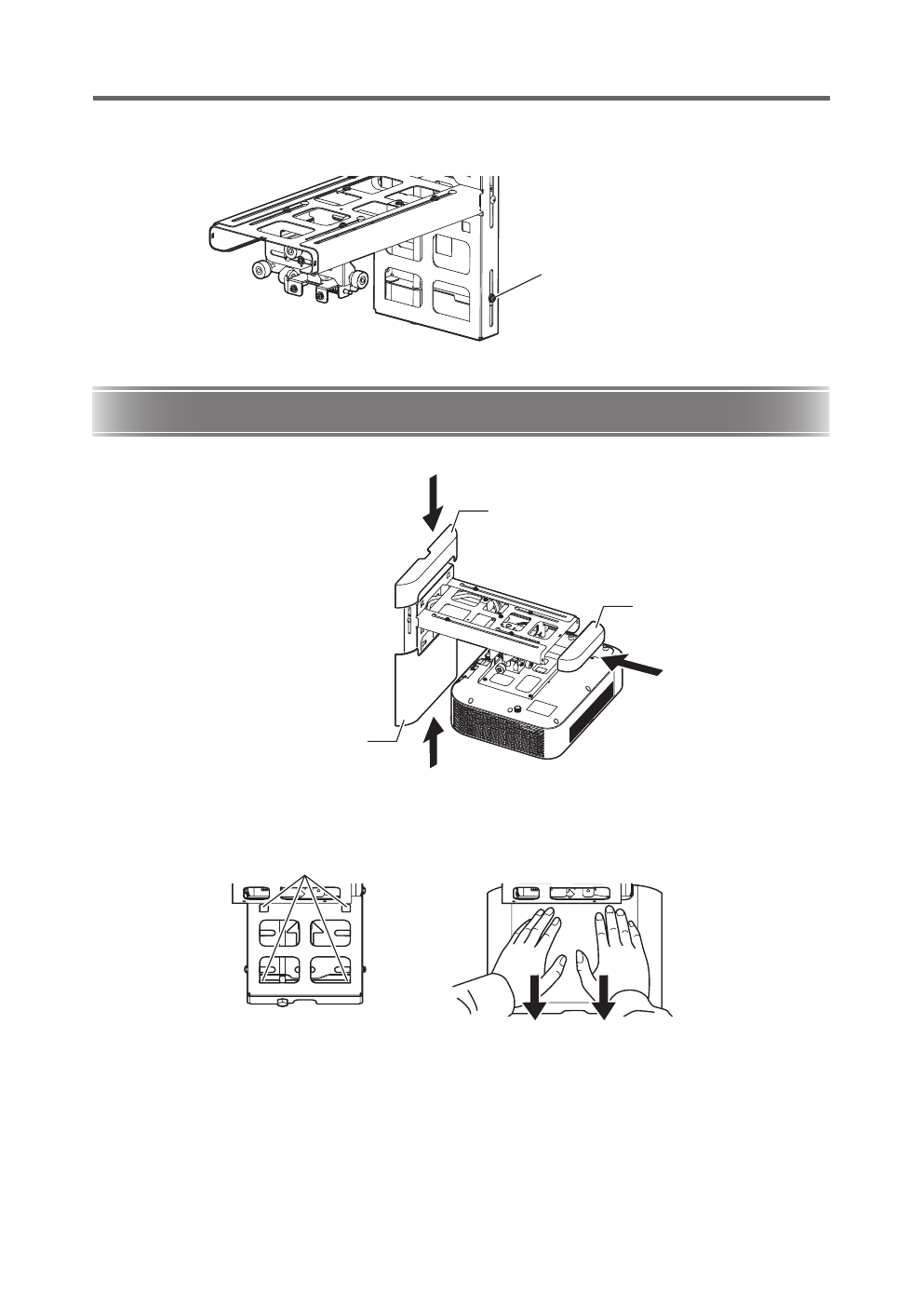

Applicazione del coperchio inferiore della piastra di ancoraggio a parete
1. Allineare i quattro ganci sul retro del coperchio con i quattro fori della staffa.
2. Spingendo in basso sul coperchio con entrambe le mani alle posizioni dei ganci, slittare il coperchio
verso il basso.
Vite con rondella elastica
(vite di fissaggio)
Applicazione dei coperchi
Coperchio superiore della piastra di ancoraggio a parete
Coperchio inferiore della piastra
di ancoraggio a parete
Coperchio per il braccio
Fori
