IT-11

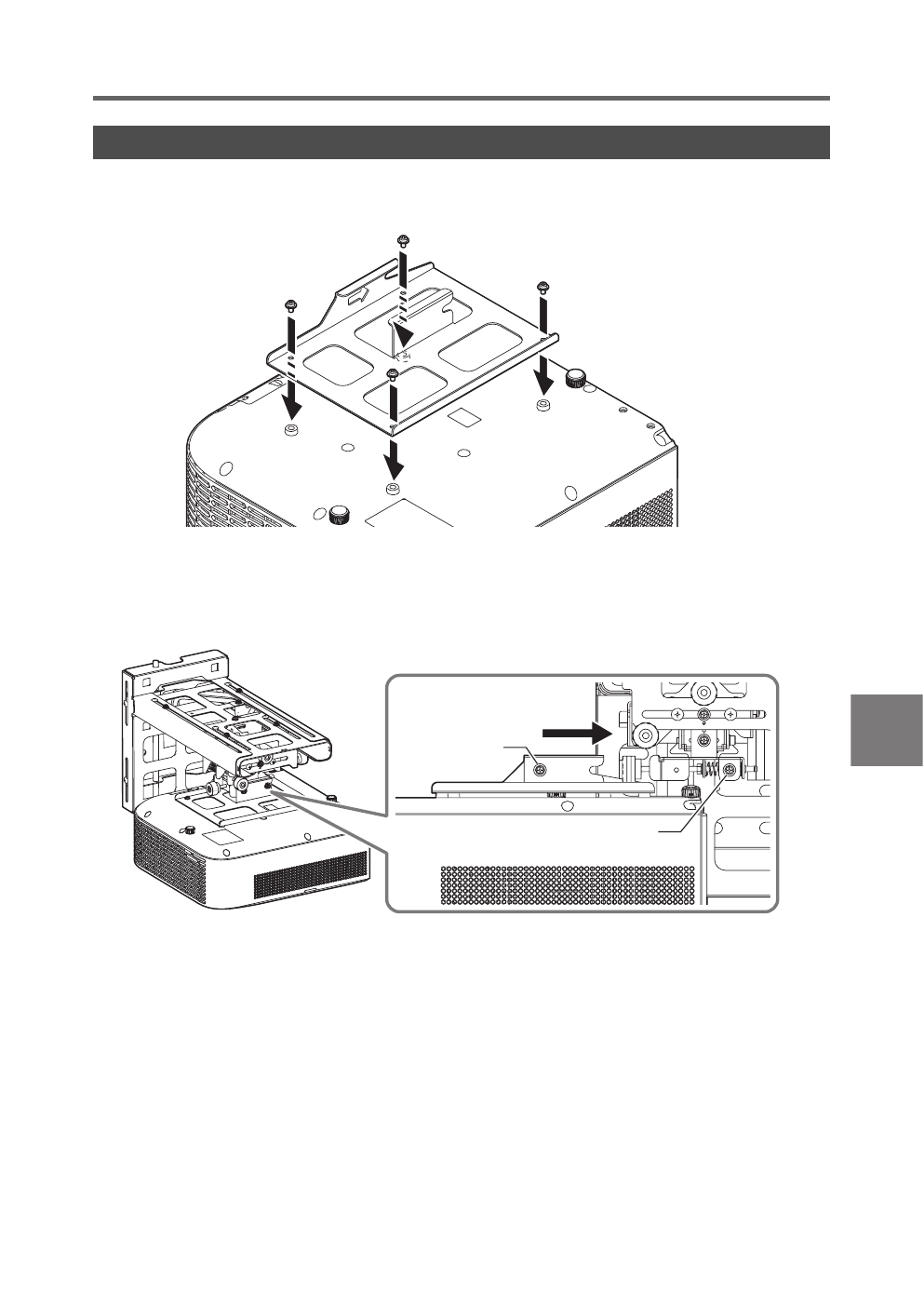

Installazione della staffa di montaggio a parete

1.

Usare le quattro viti M4 × 10 (incluse) per applicare la piastra di ancoraggio
proiettore all’unità del proiettore.

2.

Slittare il proiettore sull’unità staffa in modo che esso si agganci sul bullone con
spalla.

3.

Inserire le due viti di fissaggio M5 × 10 (incluse) e stringerle.

4. Installare il proiettore.

Vista dalla parte frontale

Vite di fissaggio

Vite di fissaggio (questo lato)

Bullone con spalla (altro lato)

Slittare
