Preparativi
I-35

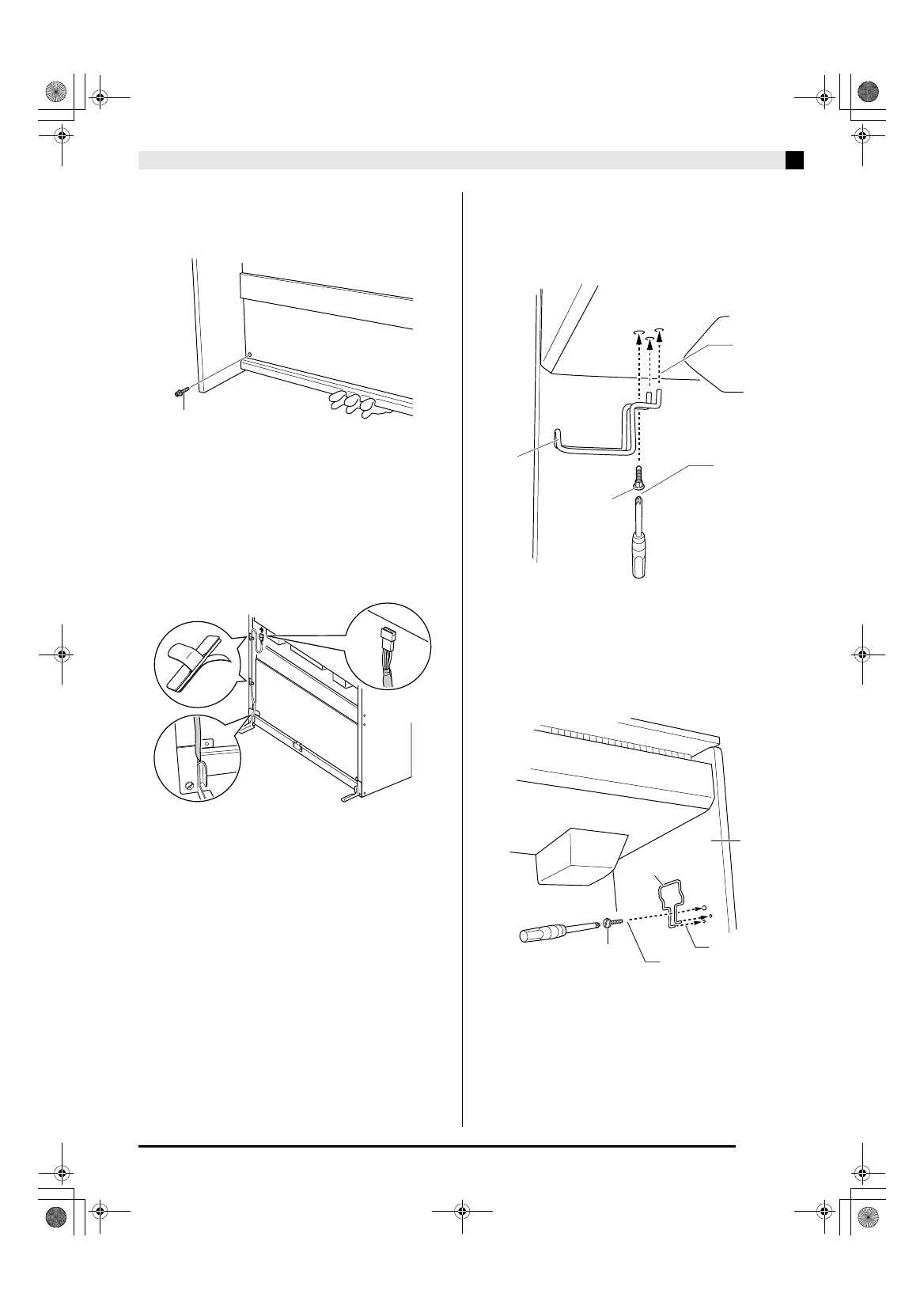

11.
Spostarsi alla parte anteriore del piano
digitale e quindi stringere in modo sicuro le
due viti
K mostrate nell’illustrazione sotto.
12.
Collegare il cavo dei pedali.
• Accertandosi che la spina del cavo dei pedali sia
orientata come viene mostrato nell’illustrazione
riportata sotto, inserirla nel connettore dei pedali
posto sulla parte inferiore del piano digitale. Inserire
la spina fino in fondo nel connettore.
• Usare i fermagli L per fissare il cavo dei pedali alle
due posizioni sul pannello laterale B .
13.
Installare il gancio per le cuffie R .
14.
Installare il gancio per il distanziatore della
tastiera.
K
Stringere una vite K su ognuno dei due lati.
L
(13-1) Inserire il gancio per le cuffie R nei due fori sul
fondo del piano.
(13-2) Utilizzare la vite S per fissare il gancio delle
cuffie in posizione.
(14-1) Inserire il gancio per il distanziatore della tastiera
U nei due fori nel pannello laterale B .
(14-2) Utilizzare la vite J per fissare il gancio per il
distanziatore della tastiera al pannello laterale.
R
S
13-2
13-1
B
U
J 14-1
14-2
