I-34
Preparativi
6.
Dopo essersi assicurati che tutte le viti siano
completamente strette, rimuovere il materiale
di imballaggio e sollevare il supporto.
•
Dopo aver sollevato in posizione verticale il
supporto, ricoprire ciascuna delle otto viti installate
fino a questo punto, con le apposite coperture per le
viti
G
.

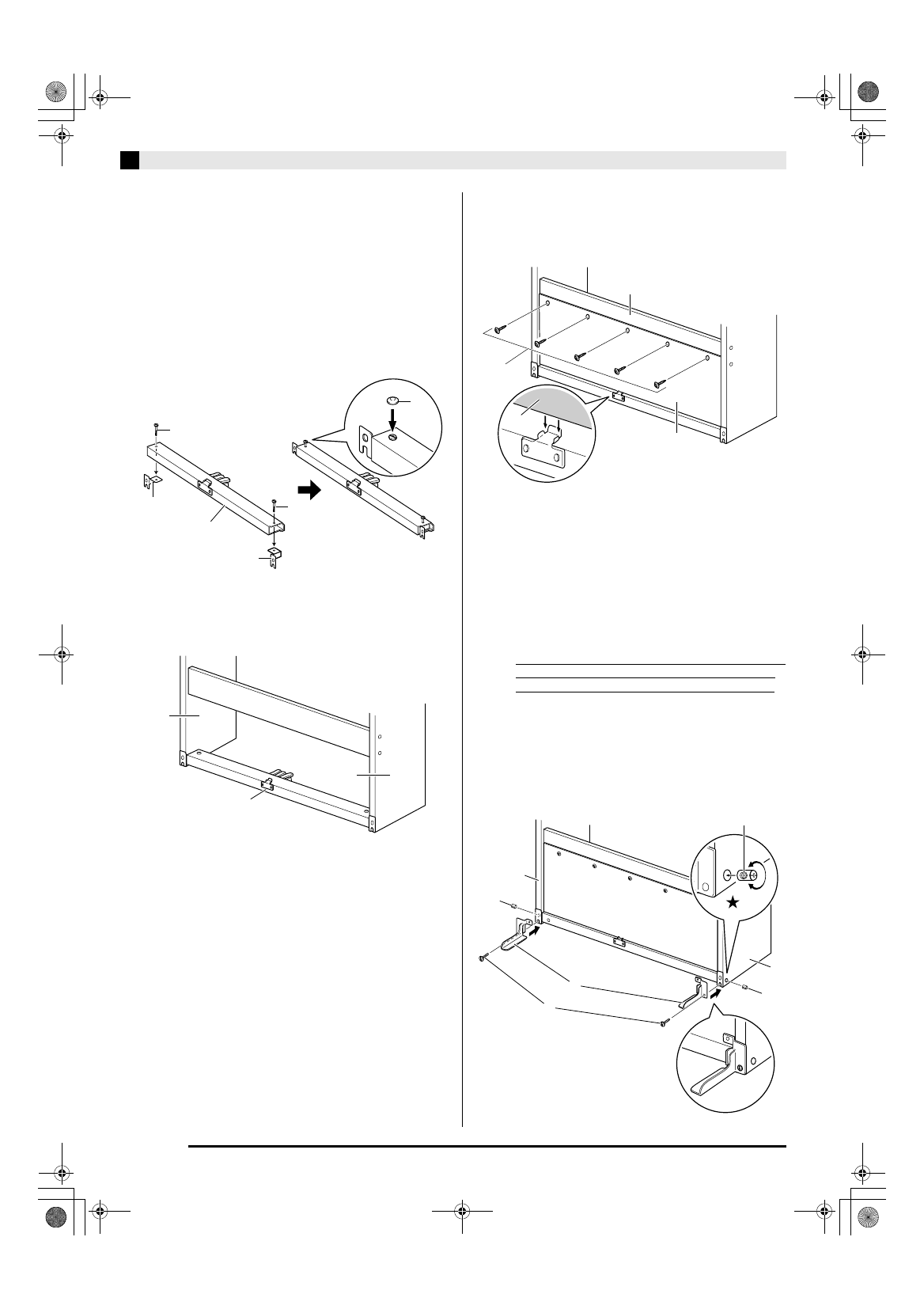

7.
Collegare le staffe
M
all’unità pedali
E
, e
fissarle con le viti
J
.
•
Coprire le teste delle viti con le apposite coperture
O
.
8.
Fissare l’unità pedali
E
ai pannelli laterali
A
e
B
come mostrato sotto.
•
Non stringere ancora le viti.
9.
Fissare il pannello posteriore
D
alla traversa
posteriore
C
.
•
Avvitare le viti
I
nei cinque fori del pannello
posteriore
D
.
10.
Fissare le staffe
N
ai pannelli laterari
A
e
B
.
Usare le due viti
H
e i due connettori di
giunzione
P
per fissare la staffa di ciascun
lato.
•
Per prima cosa, inserire i connettori di giunzione
P
nei pannelli laterali. A questo punto, assicurarsi che il
foro della vite del connettore di giunzione sia orientato
orizzontalmente (aperture a sinistra e a destra).
•
Fissare le staffe
N
con le viti
H
.
Se risulta difficoltoso inserire una vite
H
nel foro del
connettore di giunzione
P
, utilizzare un cacciavite
per ruotare il connettore di giunzione ( in figura).
*
ATTENZIONE
• Non provare mai a forzare le viti! Forzando
l’avvitamento di una vite
H
mentre il foro del
connettore di giunzione
P
non è correttamente
allineato, si possono rimuovere le filettature
della vite.
M
-(b)
M
-(a)
E
J
J
O
A
B
E
I
5
X
C
D
D
N
H
P
A
B
P
Foro per la vite
