I-32

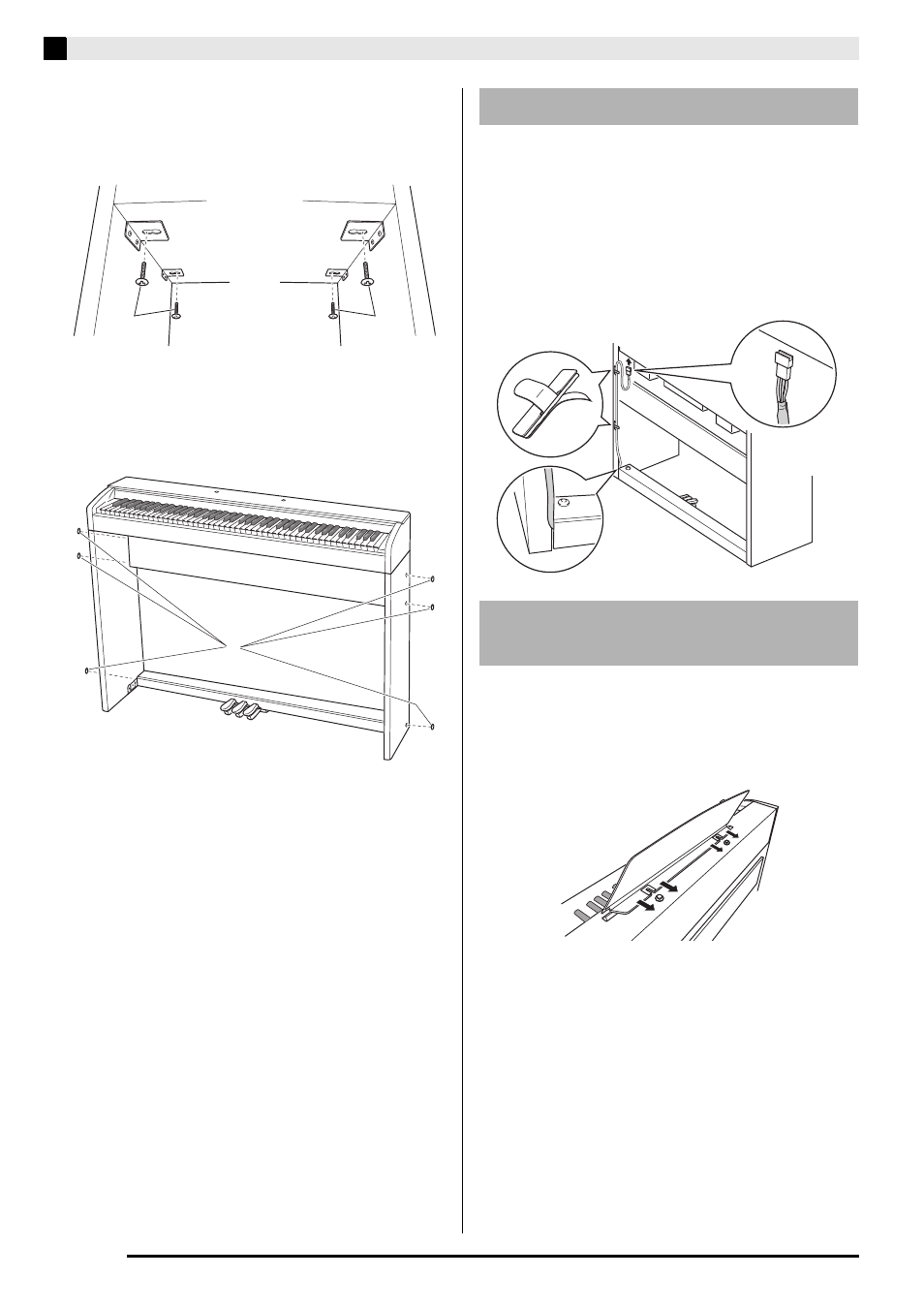

Montaggio del supporto
11.
Usare le viti J per fissare in modo sicuro le
staffe che si trovano nella parte superiore dei
pannelli laterali
A e B , alla parte inferiore del
piano.
12.
Dopo aver controllato per assicurarsi che le
sei viti che fissano i pannelli laterali
A e B
siano strette completamente, coprire le teste
delle viti con le apposite coperture
D .
1.
Accertandosi che la spina del cavo dell’unità
pedali sia orientata come viene mostrato
nell’illustrazione riportata sotto, inserirla nel
connettore dei pedali posto sulla parte
inferiore del piano digitale.
• Premere la spina fino in fondo nel connettore.
• Usare i fermagli G per fissare il cavo dei pedali alle
due posizioni sul pannello laterale B.
1.
Far scorrere il leggio per spartiti sotto i due
bulloni sulla parte superiore del piano digitale,
come mostrato nell’illustrazione, e quindi
serrare i bulloni.
J J
D
Per collegare il cavo
Per installare il leggio per
spartiti
G
