I-30

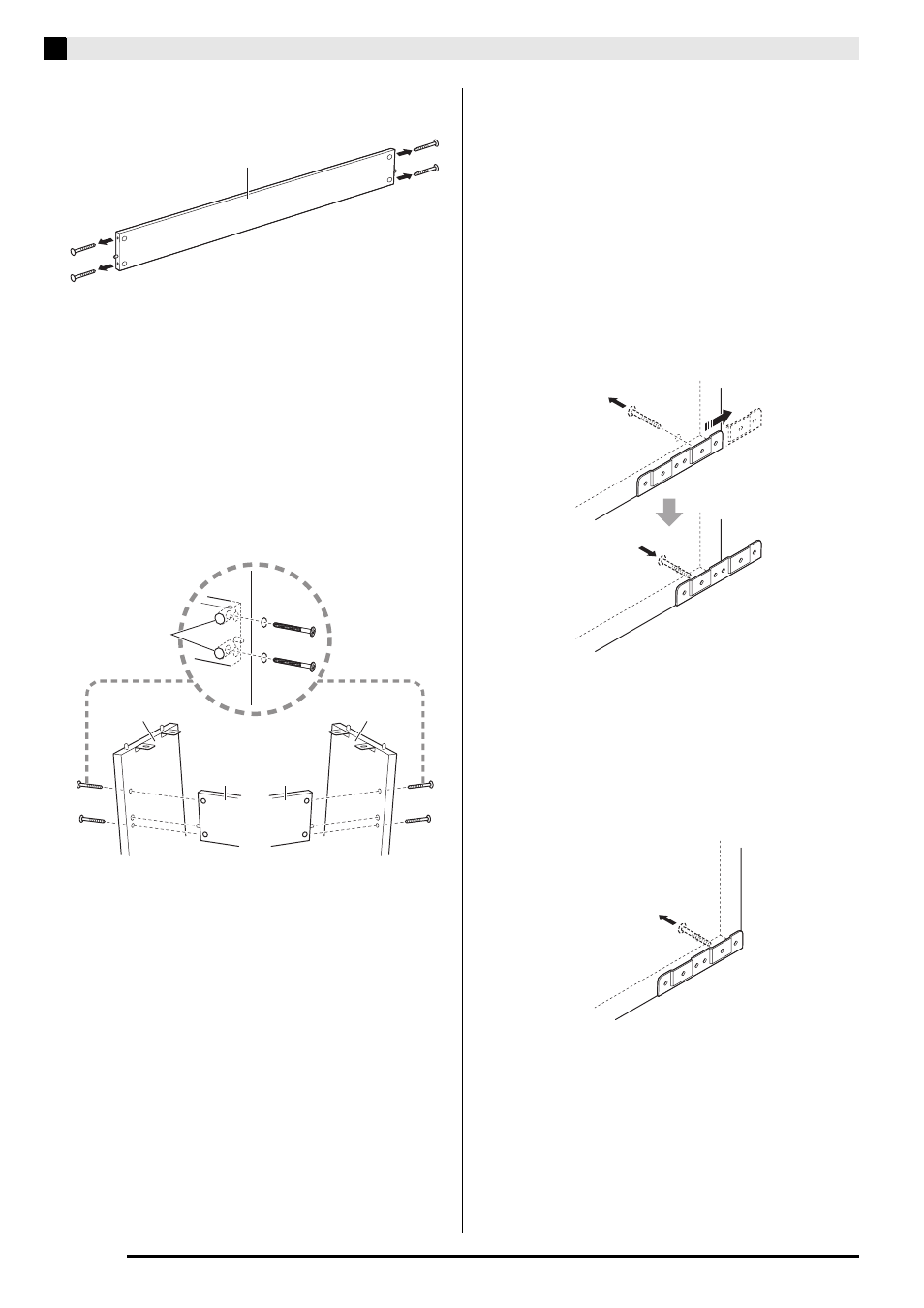

Montaggio del supporto
1.
Rimuovere le quattro viti (due per ciascuna
estremità) dalla traversa
C .
2.
Collegare i pannelli laterali A e B alla
traversa posteriore C . Fissare i pannelli
laterali A e B alla traversa posteriore C
usando le viti rimosse al punto 1.
• Collegare i pannelli laterali in modo che il lato della
traversa posteriore C dove sono inseriti i connettori
di giunzione sia rivolto verso il retro del supporto.
• Se si riscontrano problemi ad inserire una vite in un
foro per la vite del connettore di giunzione, usare un
cacciavite per regolare il connettore di giunzione
ruotandolo.
3-1.
Se si ha intenzione di posizionare il piano e il
supporto lontano da una parete, è necessario
estendere le staffe antiribaltamento alla base
dei pannelli laterali
A e B . Rimuovere le due
viti (una sul lato esterno di ciascun pannello
laterale) che tengono le staffe, e quindi
slittare le staffe come mostrato
nell’illustrazione. Dopo aver esteso le staffe
antiribaltamento, installare di nuovo le viti che
le fissano in posizione, ma non stringerle
completamente in questo momento.
[Interno dei pannelli laterali]
3-2.
Se si ha intenzione di posizionare il piano e il
supporto contro una parete, allentare le due
viti (una sul lato esterno di ciascun pannello
laterale) che fissano le staffe. Non è
necessario rimuovere le viti in questo caso.
• In questo caso, non è necessario rimuovere le viti.
Allentarle semplicemente.
C
C C
A B
Connettori di
giunzione
