I-17

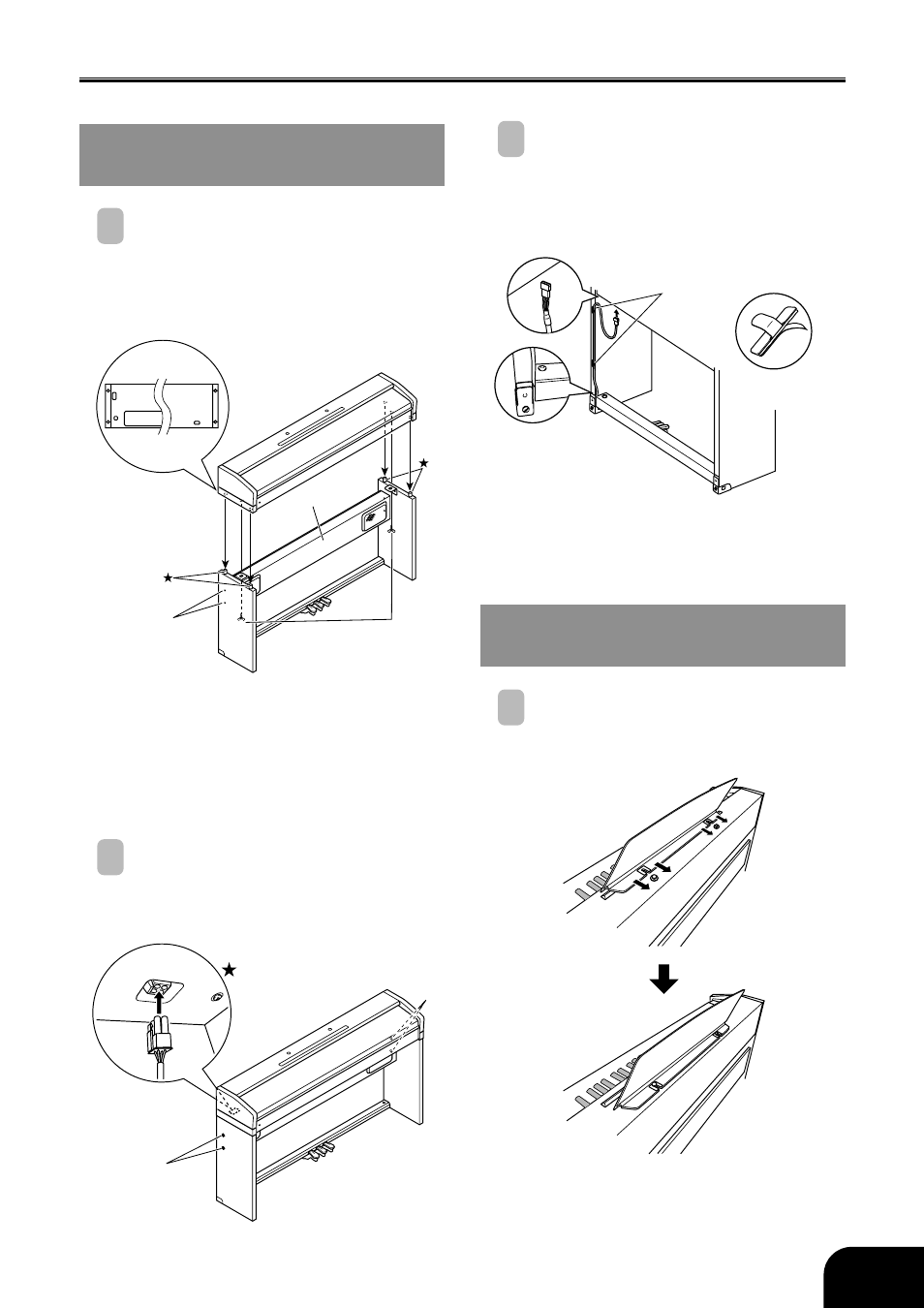

Montaggio del supporto
406A-I-019A
Installazione del piano digitale
sul supporto
9 Collocare il piano digitale sul supporto.
• A questo punto, accertarsi che i pioli sul
supporto (indicati da 앲 nell’illustrazione) si
infilino nei fori sul fondo del piano digitale.
• Usare i bulloni ad alette K per fissare il piano
digitale sul supporto.
E
E
D
K
C
Importante!
Se i pioli sul supporto non si allineano
correttamente con i fori sul piano digitale, allentare
le viti D che fissano uno dei pannelli laterali alla
cassa diffusori C (un lato soltanto) di uno o due
giri. Quindi, installare il piano digitale. Dopo che
il piano digitale è stato installato correttamente,
serrare di nuovo le viti D che erano state allentate.
10 Collegare il cavo al connettore per diffusori
(indicato da
앲 nell’illustrazione).
• Coprire ciascuna delle quattro viti dei pannelli
laterali con i coperchi per le viti E.
11 Orientando la spina dell’unità pedali come
mostrato nell’illustrazione, inserirla nel
connettore per pedale sul fondo del piano
digitale. Fissare il cavo dei pedali con i
fermagli H.
• Applicare i fermagli H in due punti sul
pannello laterale del supporto come mostrato
nell’illustrazione.
Installazione del leggio per
spartiti
1 Far scorrere il leggio per spartiti sotto i due
bulloni sulla parte superiore del piano
digitale e quindi serrare i bulloni.
H
