I-16

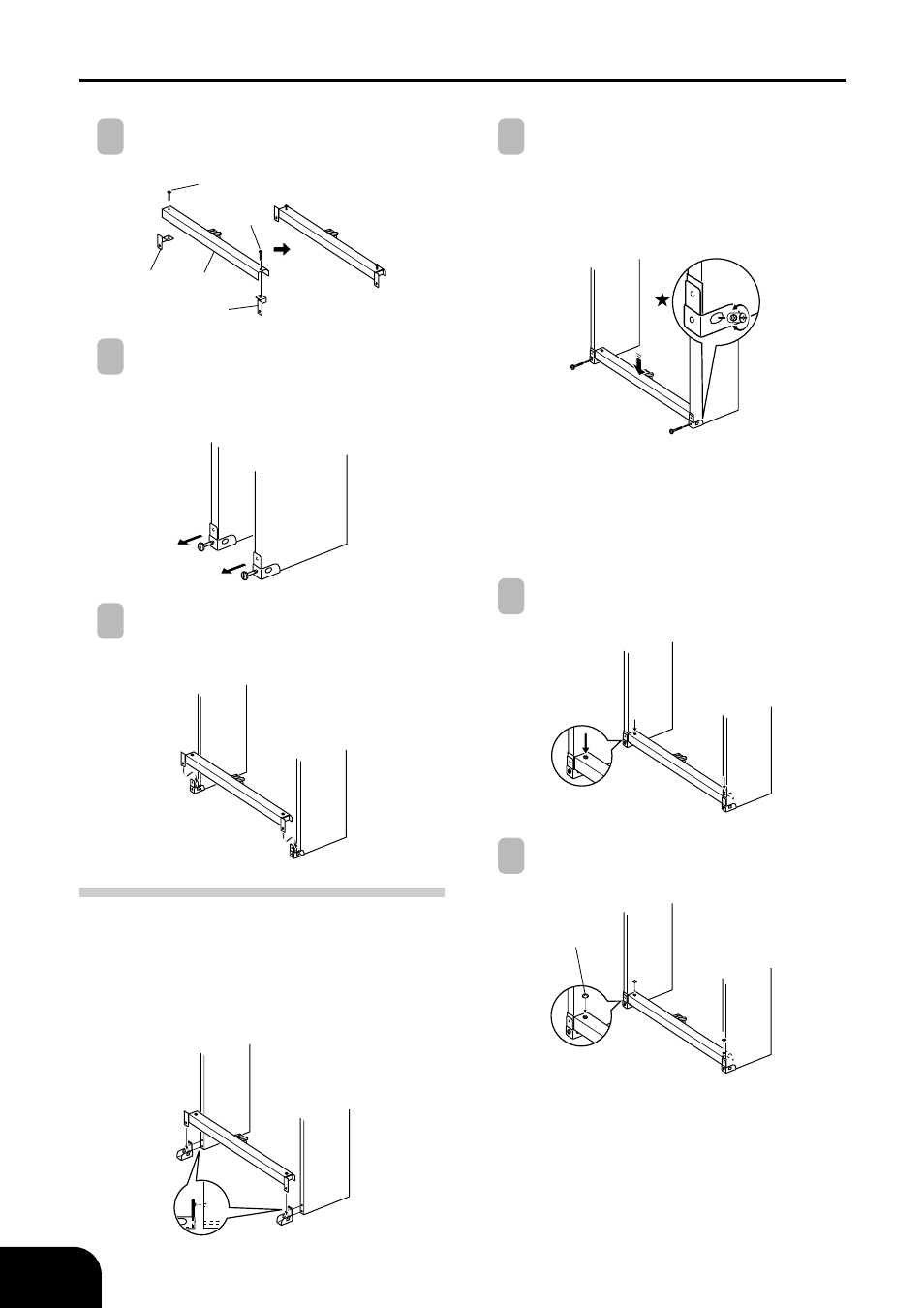

Montaggio del supporto
406A-I-018A
3 Applicare le staffe I all’unità pedali F, e
fissarle temporaneamente con le viti G.
I
G
I
G
F
4 Rimuovere le viti che trattengono in
posizione le staffe d’angolo sugli angoli
posteriori (gli angoli opposti al pianista) dei
pannelli laterali.
5 Inserire le piastre su entrambe le estremità
dell’unità pedali nello spazio tra le staffe
d’angolo e il bordo dei pannelli laterali.
Protezione del piano digitale da
rovesciamenti
Quando si colloca il supporto in un punto in cui esso
non viene a trovarsi contro una parete, il supporto
potrebbe rovesciarsi. Per evitare ciò, orientare le staffe
d’angolo come mostrato di seguito e inserire le piastre
dell’unità pedali dietro alle staffe d’angolo.
6 Fissare le staffe d’angolo al supporto
usando le viti rimosse al punto 4.
Importante!
Quando si serrano le viti delle staffe d’angolo,
premere in giù l’unità pedali per far sì che la parte
dei pedali venga a contatto con il pavimento.
• I pannelli laterali dispongono di connettori di
giunzione all’interno che si innestano con le viti
delle staffe d’angolo. Nel caso in cui si abbiano
difficoltà nell’inserire le viti delle staffe
d’angolo, servirsi di un cacciavite per regolare
la posizione del connettore di giunzione come
mostrato nell’illustrazione (
앲).
7 Serrare saldamente le viti G serrate
temporaneamente al punto 3.
8 Coprire le teste delle viti con i coperchi
per le viti J.
J
