Pagina 51
IT-50

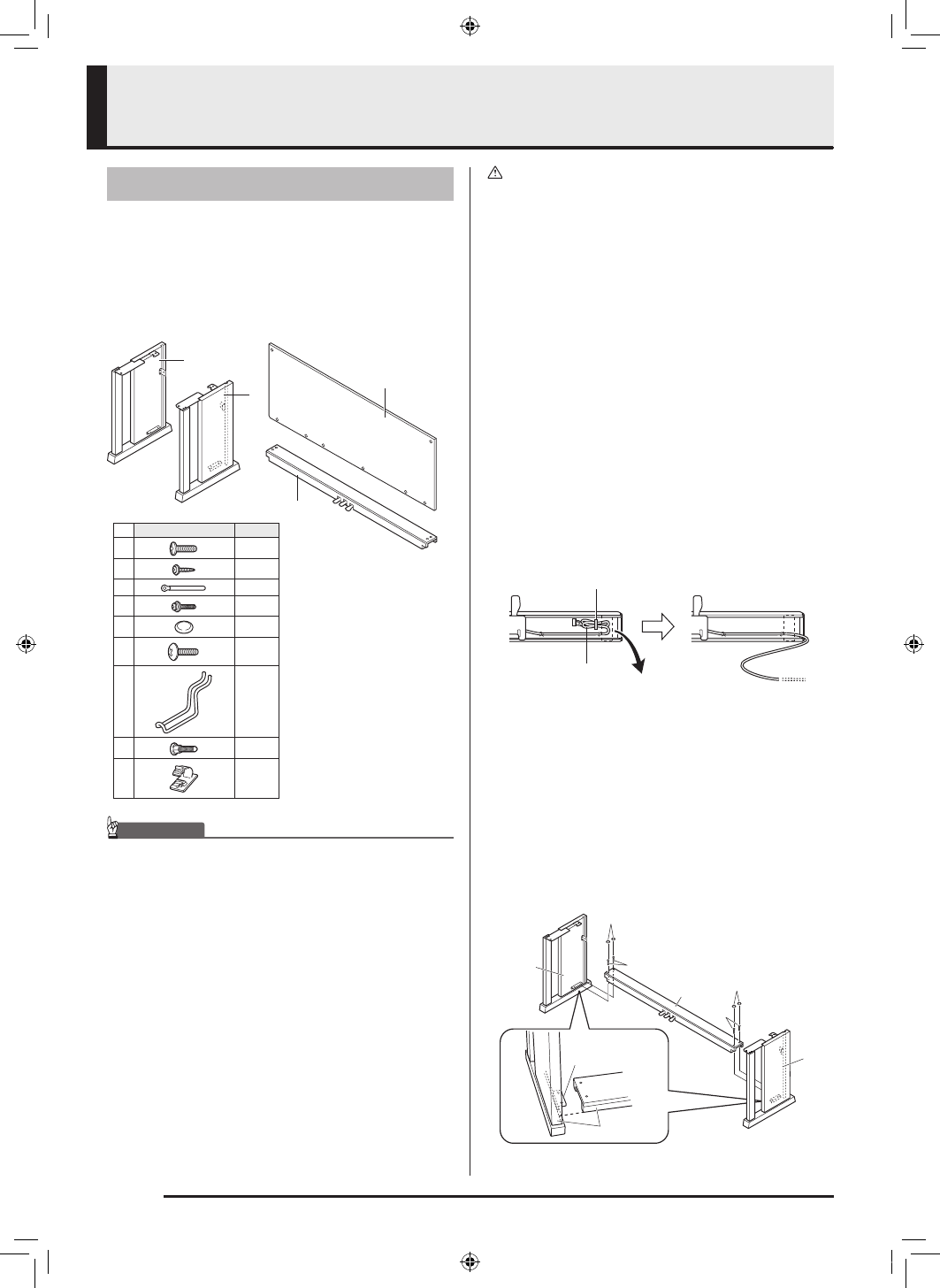

Preparativi
Prima di montare il supporto, innanzitutto dedicare un
momento per verificare che tutti gli elementi mostrati
sotto siano presenti.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
IMPORTANTE!
• Non utilizzare nessuna vite all’infuori di quelle fornite
con il supporto. Diversamente si crea il rischio di
danneggiare il supporto e/o il piano digitale.
• Le viti si trovano in una busta di plastica all’interno
del materiale di imballaggio.
• Se manca qualche elemento o è danneggiato,
contattare il centro di assistenza CASIO della vostra
zona.
ATTENZIONE
• Il montaggio del supporto deve essere eseguito da
almeno due persone assieme.
• Questo supporto deve essere assemblato su una
superficie piana.
• Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non
è stato completato. La rimozione del nastro può
causare l’apertura e la chiusura del coperchio della
tastiera durante il montaggio, con il conseguente
rischio di lesioni alle mani e alle dita.
• Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
• Accertarsi di inserire del feltro o altro materiale tra il
piedino in gomma e la pavimentazione. Non
consentire il contatto diretto tra di loro. Alcuni tipi
di materiali di pavimentazione potrebbero divenire
scoloriti o danneggiati dal contatto diretto con i
piedini in gomma.
1.
Allentare il nastro 1 che allaccia il cavo del
pedale sul retro della traversa D, e quindi
estrarlo dalla traversa.
2.
Collegare i pannelli laterali A e B alla
traversa D. Fissare i pannelli laterali usando
le quattro viti E.
• Quando si installano le parti 2, slittare le staffe 3
nelle scanalature in entrambi le estremità della
traversa D. Se le staffe 3 non sono inserite fino in
fondo nelle estremità della traversa D, non sarà
possibile inserire le viti E nei fori per le viti delle
staffe 3, e in tal caso si potrebbero danneggiare le
filettature delle viti.
• Coprire le teste delle viti con le coperture I.
Montaggio del supporto
C
D
A
B
Parte
Qtà
E
4
F
6
G
1
H
2
I
4
J
4
K
1
L
1
M
1
1
Cavo dei pedali
A
D
B
I
I
3
2
E
E
